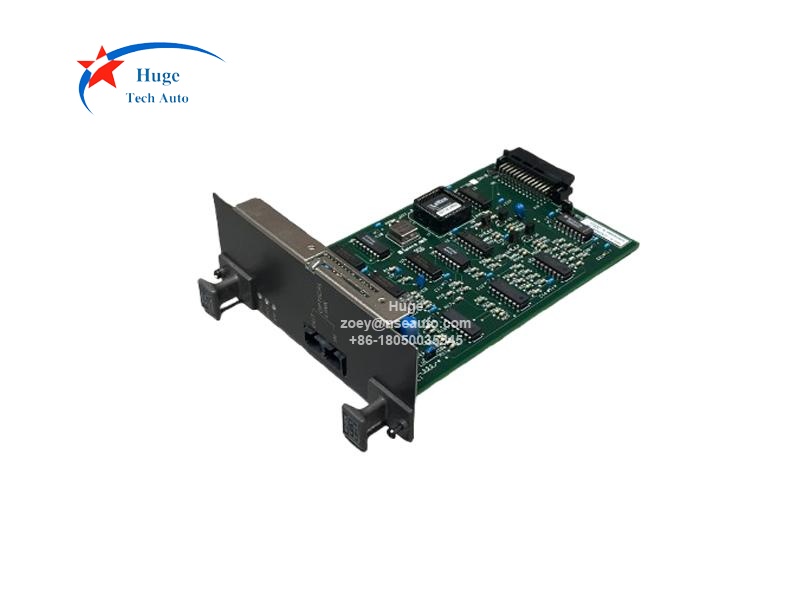

واحد فرستنده و گیرنده نوری یوکوگاوا AIP591 S1 برای تکرارکننده شبکه V

واحد فرستنده و گیرنده نوری یوکوگاوا برای تکرارکننده V net AIP591

نام تجاری:
YOKOGAWA
مورد شماره.:
AIP591
سفارش (MOQ):
1 PC
پرداخت:
T/T
مبدا محصول:
Japan
بندر حمل و نقل:
XIAMEN
زمان بین شروع و اتمام فرآیند تولید：
IN STOCK
ضمانتنامه:
1 Year

جزئیات محصول

واحد فرستنده و گیرنده نوری یوکوگاوا AIP591 برای تکرارکننده شبکه V
شرح:
AIP591 واحد فرستنده-گیرنده نوری برای تکرار خالص V است که توسط یوکوگاوا تولید شده است. این واحد برای فیبرهای نوری استفاده می‌شود. AIP591 با اتصال به کنترلر، نور را مدوله و دمدوله می‌کند و سیگنال‌های نوری را از طریق یک جفت فیبر نوری به/از واحد مشابه متصل دیگر ارسال و دریافت می‌کند و بدین ترتیب انتقال سیگنال گذرگاه را به صورت سیگنال نوری انجام می‌دهد.

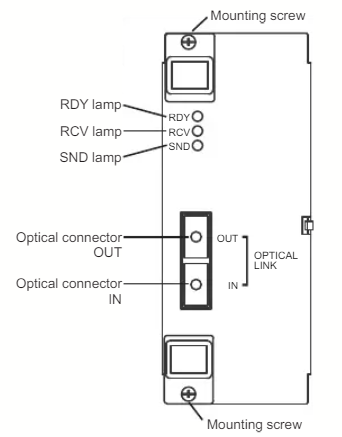

حداکثر برد انتقال AIP591، ۱۵ کیلومتر است. ۳ لامپ (RDY، RCV و SND) در پنل جلویی وجود دارد. محدوده دمایی آن ۰ تا ۵۰ درجه سانتیگراد است.

پرسش و پاسخ:
۱. چگونه AIP591 را تنظیم کنیم؟
▪ برای عملکرد عادی، جامپر را در حالت عادی (NORMAL) قرار دهید.
▪ برای اکو بک (خود عیب یابی)، جامپر را در سمت ECB قرار دهید.
۲. چگونه فرستنده-گیرنده نوری را تعویض کنیم؟
▪ مراحل حذف
(1) ) برای جدا کردن فرستنده-گیرنده نوری، برق را خاموش کنید.
(2) همچنین برق فرستنده-گیرنده نوری جفت‌شده را خاموش کنید.
(3) ) سیم نوری را از فرستنده-گیرنده نوری جدا کنید. سطح شیاردار سیم نوری را نگه دارید و حدود ۱ میلی‌متر بیرون بکشید، سپس قفل آزاد خواهد شد.
(4) ) با رعایت نکات احتیاطی ذکر شده در بالا، کانکتور نوری و سیم نوری فرستنده-گیرنده نوری را با احتیاط حمل کنید.
(5) ) دو پیچ نصب که فرستنده-گیرنده نوری را به لانه متصل می‌کنند، شل کنید. پیچ‌های نصب نیازی به باز کردن ندارند.
(6) ) دسته‌های متصل به بالا و پایین قسمت جلویی فرستنده-گیرنده نوری را نگه دارید و با کشیدن دسته‌ها به جلو، دستگاه را جدا کنید.
▪ مراحل نصب
(1) ) فرستنده-گیرنده نوری را در امتداد ریل راهنمای لانه بلغزانید و آن را محکم در کانکتور برد پشتی قرار دهید.
(2) فرستنده-گیرنده نوری را با استفاده از پیچ‌های نصب، از جلو به لانه محکم کنید.
(3) ) سیم نوری را به کانکتور نوری فرستنده-گیرنده نوری وصل کنید. سطح کنگره‌دار دوشاخه سیم نوری را نگه دارید، قسمت کلید را با شیار کانکتور نوری تراز کنید و دوشاخه را به داخل کانکتور فشار دهید. (سیم نوری نوع SC). صدای کلیک نشان می‌دهد که دوشاخه در کانکتور نوری قفل شده است.
(4) ) پس از روشن کردن دستگاه، بررسی کنید که آیا چراغ RDY در جلوی فرستنده-گیرنده نوری روشن است یا خیر، که نشان می‌دهد دستگاه به طور عادی کار می‌کند.
3. مدت زمان گارانتی چقدر است؟

ما 1 سال گارانتی ارائه می‌دهیم.

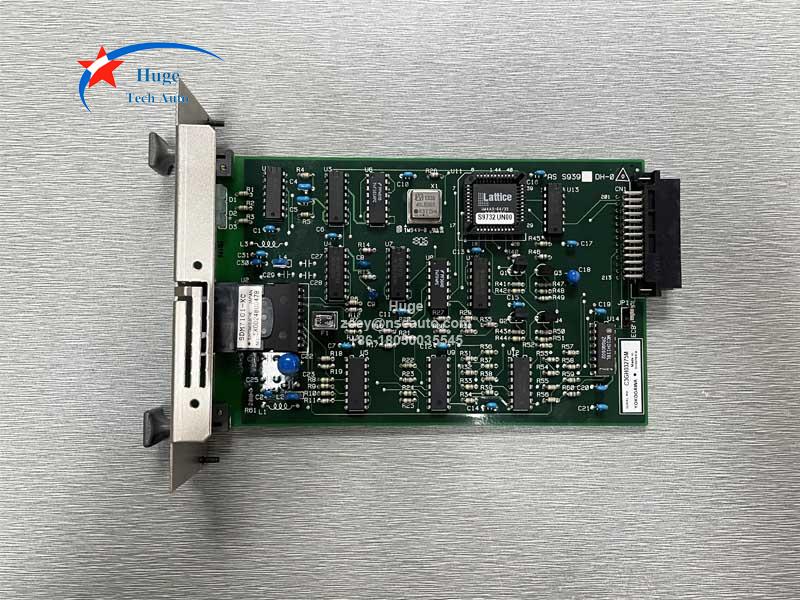

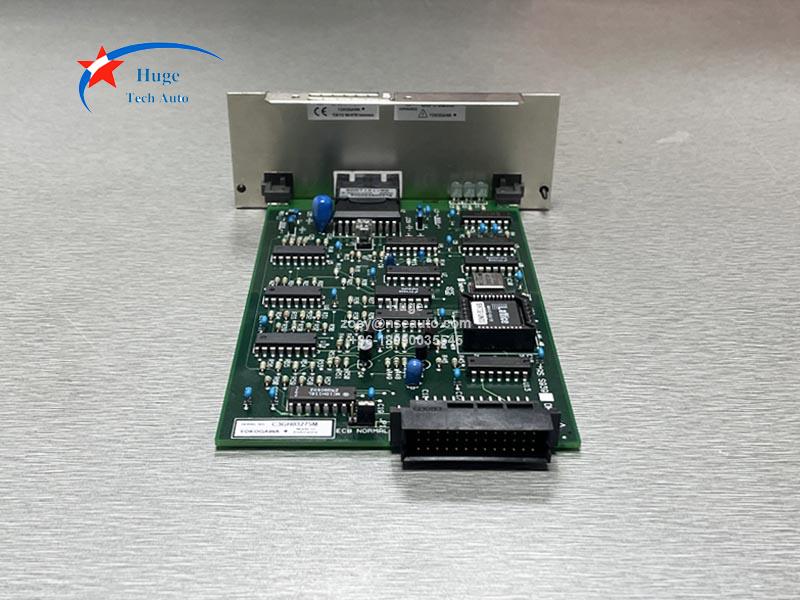

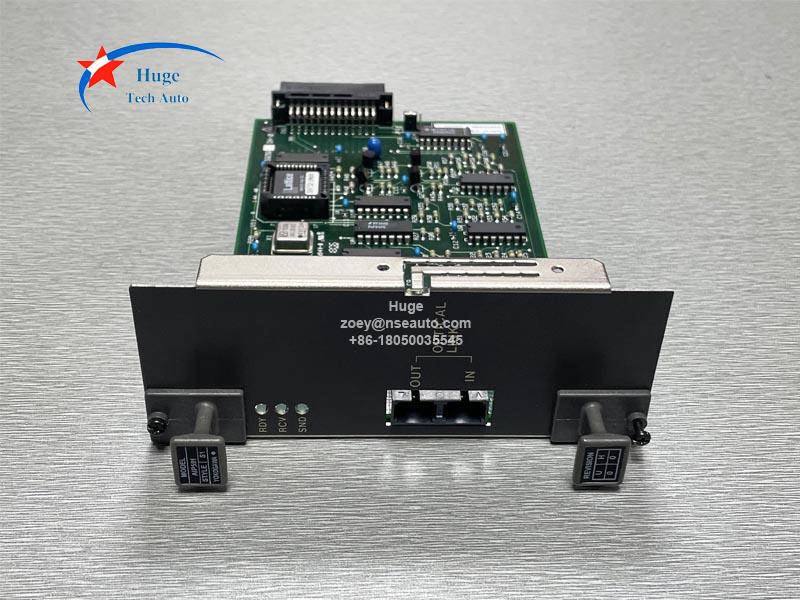

AIP591
