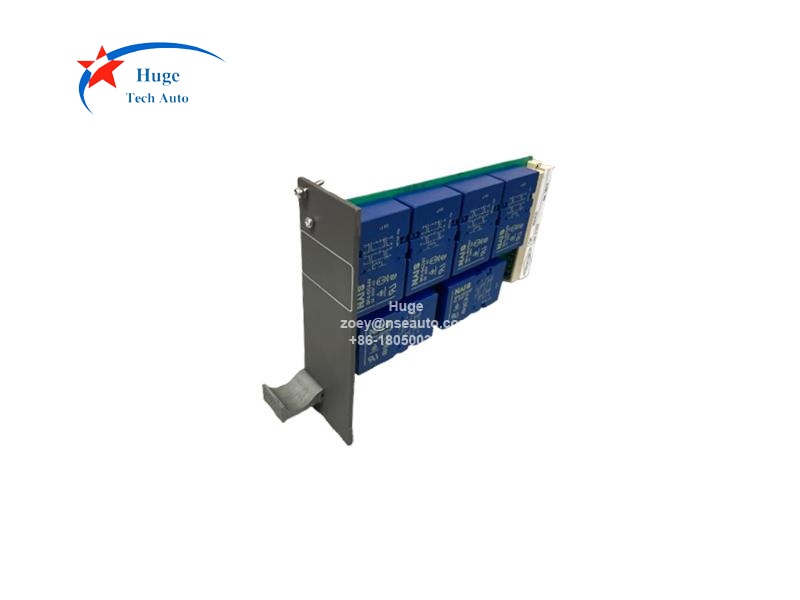

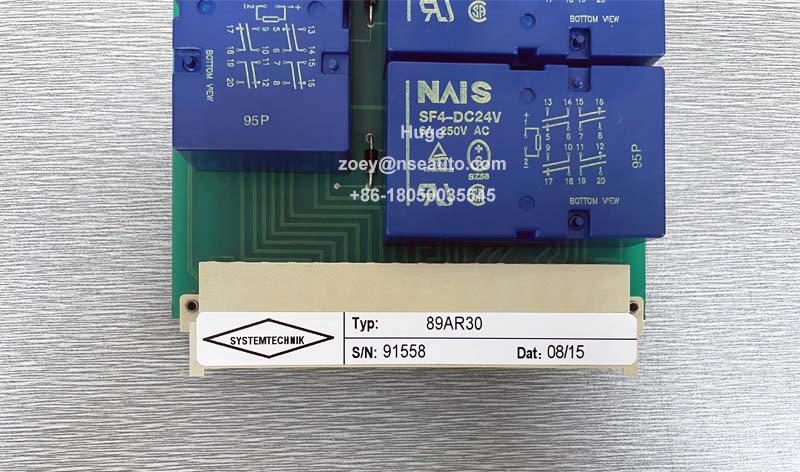

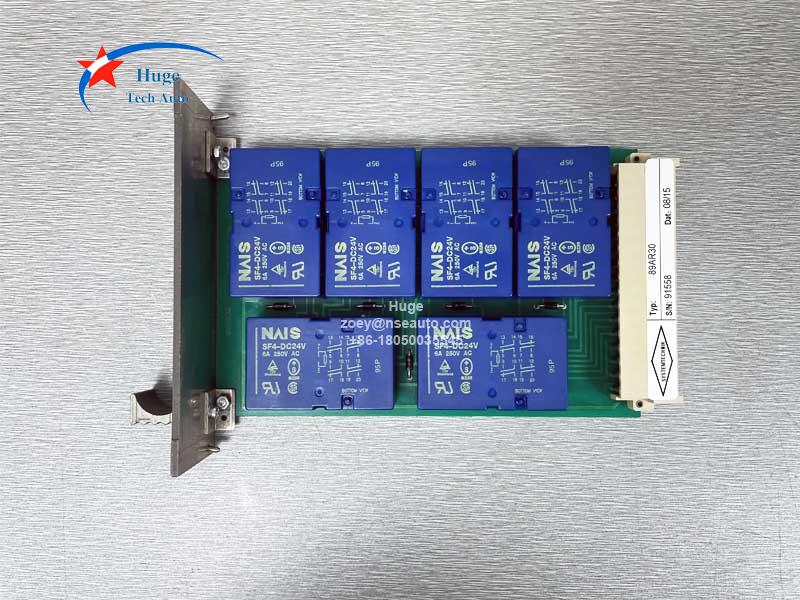

واحد رله ABB 89AR30 GKWN000326R0100
شرح:
89AR30 متعلق به سیستم ABB Procontrol است. 89AR30 برای فعال کردن عناصر کنترل تحریک سیستم‌های حفاظتی طراحی شده است. این دستگاه در یک محفظه استاندارد کشویی مطابق با DlN، با استفاده از 3 واحد و شامل یک کانکتور مادگی، نوع F، نصب می‌شود.

89AR30 شامل رله‌های آزمایش‌شده اولیه *) با کنتاکت‌های با تحریک مثبت است. کنتاکت‌های رله‌های K1، K2، k3 در دو مدار گروه‌بندی شده‌اند و طبق اصل مدار باز (جامپرهای خارجی B18-B20) به ترتیب 2 از 3 سیم‌کشی شده‌اند.

می‌توان از کنتاکت‌های کمکی برای بررسی موقعیت هر رله به صورت جداگانه استفاده کرد.

رله‌های K4، K5 و K6 به صورت رایگان در دسترس هستند. K4 می‌تواند به عنوان مثال برای دکمه قطع اضطراری یک مدار حفاظتی خاص، چه بر اساس اصل مدار بسته و چه بر اساس اصل مدار باز، مورد استفاده قرار گیرد. در این صورت، جامپرهای مورد نیاز باید روی کانکتور لبه قرار گیرند.

شماره سفارش:
89AR30/R0100
شماره سفارش: GKWN000326R0100

پرسش و پاسخ:
۱. منبع تغذیه ۸۹AR۳۰ چیست؟
ولتاژ کاری رله‌ها +۲۴ ولت و توان مصرفی آن‌ها ۳ وات است.

۲. زمان‌های سوئیچینگ ۸۹AR۳۰ چقدر است؟
زمان دریافت: کمتر از 30 میلی‌ثانیه
زمان رها کردن: <20 میلی‌ثانیه
زمان بازگشت: کمتر از ۱ میلی‌ثانیه
