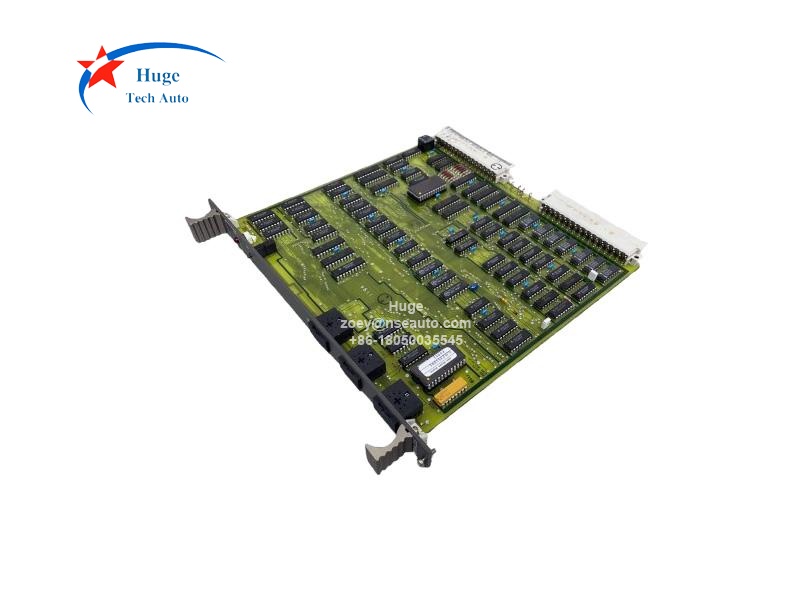

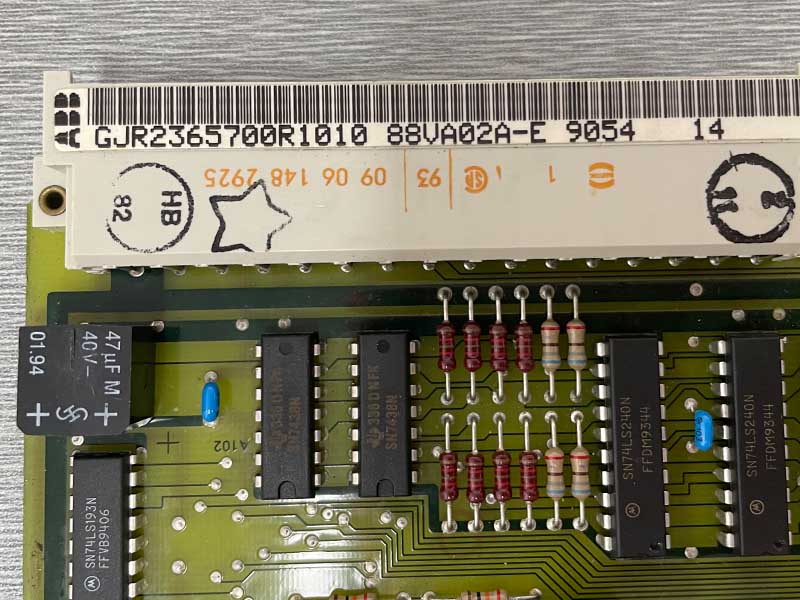

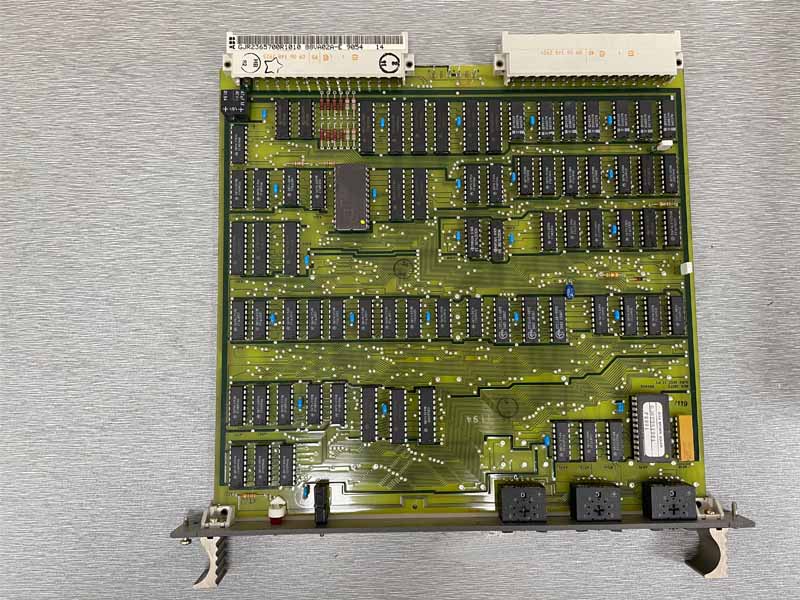

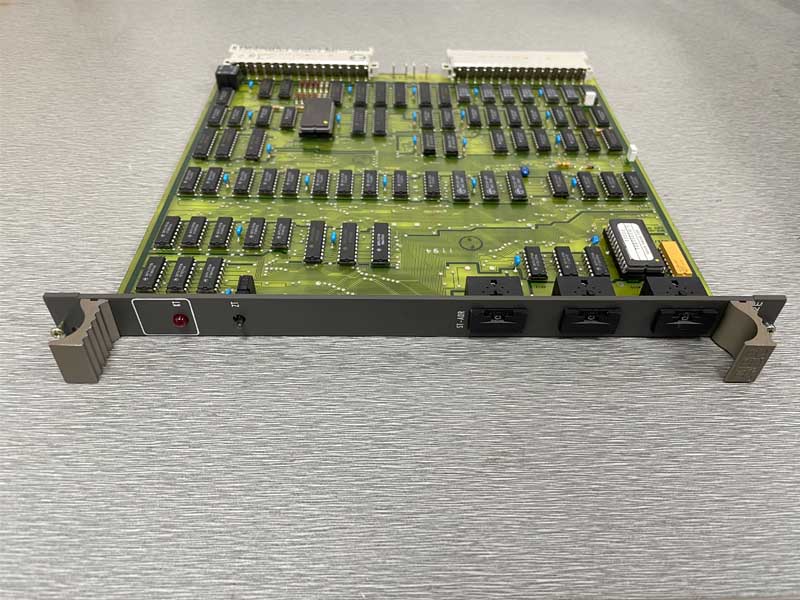

ماژول کنترل ABB 88VA02A-E GJR2365700R1010 برای روش انتقال
شرح:
88VA02A-E متعلق به سیستم ABB Procontrol است. این یک ماژول کنترل برای رویه انتقال است که در یک ایستگاه اصلی PROCONTROL استفاده می‌شود. 88VA02A-E بخشی از کل پردازنده ایستگاه اصلی است. به عنوان یک "ماژول کمکی" پردازنده، زیرعملکردهای خاصی از کل برنامه ایستگاه اصلی را انجام می‌دهد. با این حال، هر یک از این زیرعملکردها فقط پس از یک دستور خاص از ماژول پردازنده 88 VP01/VP02 اجرا می‌شوند. دستورات از فیلدهای دستور کلمه داده 48 بیتی در حافظه برنامه حاصل می‌شوند (به توضیحات ماژول "ماژول پردازنده ایستگاه اصلی 88 VP01/VP02"، GKWE 705 180 مراجعه کنید). دستورات به صورت کدگذاری شده از طریق گذرگاه عمومی منتقل می‌شوند و در ماژول رمزگشایی می‌شوند (رمزگشاها ...
در نمودار عملکردی نشان داده نشده است).
در ادامه، مهم‌ترین بلوک‌های عملکردی مشخص شده و عملکرد آنها در کل برنامه ماژول پردازنده ایستگاه اصلی شرح داده شده است (همچنین به «نمودار عملکردی» مراجعه کنید).

مشخصات:
ولتاژ کاری: UD+ = +5 ولت
مصرف فعلی: ورودی = ۱.۶ آمپر
نوع اتلاف توان: Pv = 8 W
بخش باس پتانسیل مرجع: ZD = 0V

پرسش و پاسخ:
۱. تفاوت بین ۸۸VA01 و ۸۸VA02 چیست؟
تعداد تلگرام در هر بلوک متفاوت است.
88VA01-E/R1010: دریافت ۸ تلگرام در هر بلوک.
88VA02-E/R1010: دریافت ۸ یا ۱۶ تلگرام در هر بلوک.

۲. ویژگی‌های ۸۸VA02 چیست؟
این ماژول می‌تواند به هر یک از دو ایستگاه اصلی سیستم گذرگاه PROCONTROL متصل شود، اما فقط یک بار برای هر ایستگاه در دسترس است. این ماژول با دو رابط استاندارد ارائه می‌شود: یکی از این رابط‌ها برای اتصال ماژول به ایستگاه اصلی استفاده می‌شود.
باس ایستگاه که تمام ماژول‌های ایستگاه اصلی (از جمله ماژول‌های کوپلینگ ایستگاه اصلی ۸۸ VKOl) به آن متصل هستند. دومی برای باس عمومی (G-bus) است که فقط ماژول‌های ۸۸VA01/VA02، ۸۸VP01/VP02 و
88VT01/VT02 با یکدیگر.
