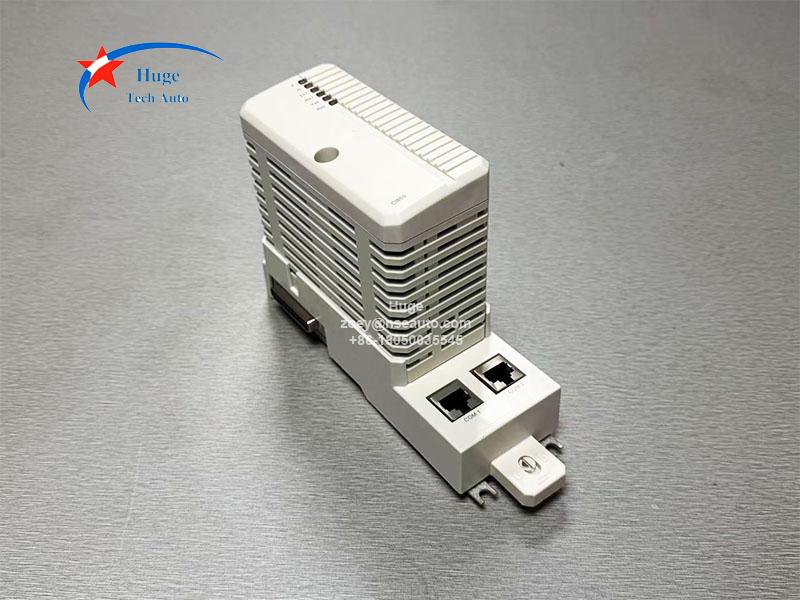

رابط ABB CI853K01 3BSE018103R دوگانه RS232-C
توضیحات:
CA853K01 3BSE018103R به عنوان رابط ارتباطی سریال سیستم ABB 800xA تولید می شود.
CA853K01 شامل:
-CI853، رابط ارتباطی
-TP853، صفحه پایه

پروتکل های ماژول CI853 RS-232:
COMLI را می توان در ساخت در پورت COM3 و به صورت اختیاری در پورت های CI853 استفاده کرد. طول کابل را می توان با استفاده از مبدل فیبر نوری به طور قابل توجهی (تا چندین کیلومتر) افزایش داد. RS-232C رابط ارتباطی استانداردی است که برای ارتباط سریال با COMLI استفاده می شود. CI853 از Hot Swap پشتیبانی می کند. COMLI یک پروتکل ABB برای انتقال داده بین کنترلرها است. برای ارتباط ناهمزمان master/slave در نیمه دوبلکس طراحی شده است. پروتکل COMLI از مودم شماره گیری که از طریق برنامه کنترل می شود پشتیبانی می کند. CI853 از هر دو حالت Master/Slave در COMLI پشتیبانی می کند.

MODBUS RTU یک پروتکل استاندارد است که به دلیل سهولت استفاده و قابلیت اطمینان آن به طور گسترده گسترش یافته است. Modbus RTU یک پروتکل باز و سریال (RS-232 یا RS-485) است که از معماری Master/Slave مبادله اطلاعات در حالت نیمه دوطرفه مشتق شده است. عملکرد Modbus را می توان در هر دو درگاه COM AC 800M و CI853 پیکربندی کرد. افزونگی ماژول در MODBUS RTU در دسترس نیست. CI853 فقط از حالت Master در MODBUS RTU پشتیبانی می کند.

ویژگی ها و مزایا:
COMLI را می توان در ساخت در پورت COM3 و به صورت اختیاری در پورت CI853 استفاده کرد. RS-232C رابط ارتباطی استانداردی است که برای ارتباط سریال با COMLI استفاده می شود. CI853 از Hot Swap پشتیبانی می کند. COMLI یک پروتکل ABB برای انتقال داده بین کنترلرها است.
MODBUS RTU یک پروتکل باز و سریال (RS-232 یا RS-485) است که از معماری Master/Slave مبادله اطلاعات در حالت نیمه دوطرفه مشتق شده است. عملکرد Modbus را می توان هر دو روی COMport های AC 800Mand CI853 پیکربندی کرد.
زیمنس 3964R را می توان در ساخت در پورت COM3 و به صورت اختیاری در پورت CI853 استفاده کرد. یک کانال ارتباطی استاندارد RS-232C/485 مورد نیاز است.
ارتباطات سریال خود تعریف شده را می توان در پورت COM3 داخلی (در کنترلر AC 800MC) و به صورت اختیاری در پورت های CI853 استفاده کرد.
ماژول CI853 از Hot Swap نیز پشتیبانی می کند.
حداکثر واحد در باس CEX: 12
اتصال: RJ-45 ماده (8 پین)
24 ولت نوع مصرف: 100 میلی آمپر
دما، کارکرد: 5+ تا 55+ درجه سانتی گراد (+41+ تا 131+ درجه فارنهایت)
دما، ذخیره سازی: - 40 تا 70+ درجه سانتی گراد (40- تا 158+ درجه فارنهایت)
حفاظت در برابر خوردگی: G3 مطابق با استاندارد ISA 71.04
ابعاد: 59x185x127.5 میلی متر
وزن (شامل پایه): 700 گرم (1.5 پوند)
