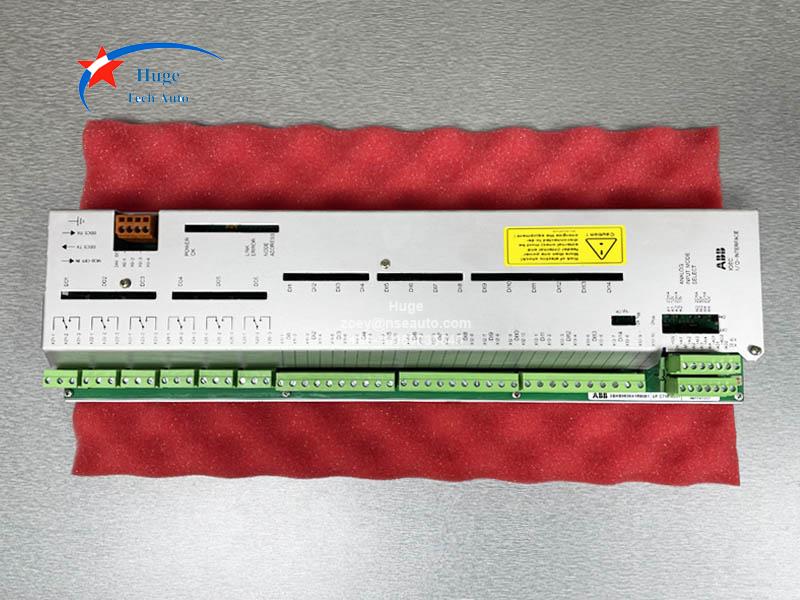

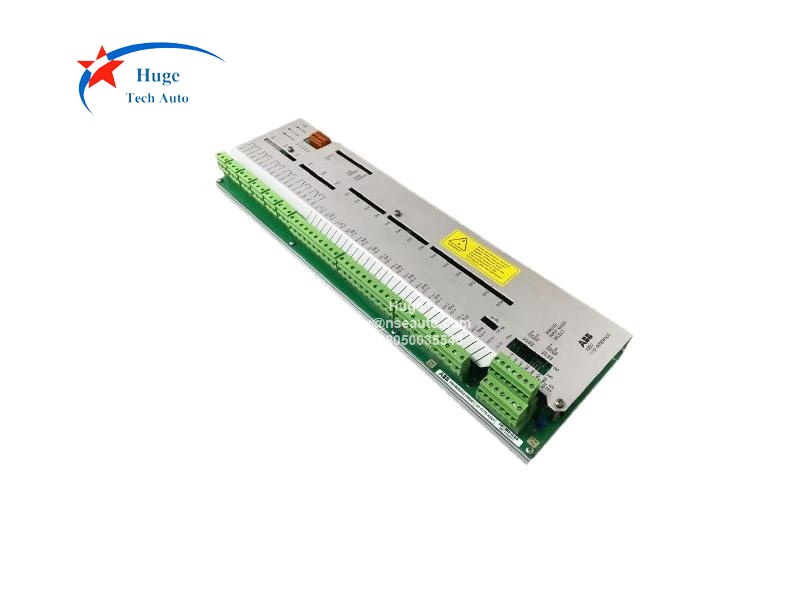

برد کنترل ورودی/خروجی ABB UFC719AE 3BHB003041R0001 شرکت مهندسی و ساختمان
شرح:
UFC719AE، با شماره سفارش 3BHB003041R0001، به عنوان برد کنترل ورودی/خروجی برای مبدل فرکانس ولتاژ متوسط ABB ACS 1000 عمل می‌کند. ACS 1000 یک سیستم درایو AC ولتاژ متوسط استاندارد است که به طور خاص برای منبع تغذیه سه فاز به موتورهای القایی قفس سنجابی طراحی شده است. این سیستم از فناوری کنترل ریزپردازنده اثبات شده برای نظارت بر شرایط الکترومغناطیسی موتور در زمان واقعی استفاده می‌کند. هنگامی که با فناوری کنترل مستقیم گشتاور (DTC) ترکیب می‌شود، این داده‌های نظارت شده، عملکرد کنترل موتور بدون حسگر تقریباً بی‌نقص را امکان‌پذیر می‌کنند. با افزودن بازخورد رمزگذار پالس، این سیستم می‌تواند در کاربردهایی که نیاز به تنظیم دقیق سرعت یا عملکرد طولانی مدت در محدوده سرعت نزدیک به صفر دارند، مستقر شود. این سیستم به طور گسترده برای راه‌اندازی فن‌ها، پمپ‌های آب، نوار نقاله‌ها، کمپرسورها و سایر تجهیزات در صنایعی مانند پتروشیمی، معدن، منابع آب، تولید کاغذ و تولید برق کاربرد دارد.

مبدل فرکانس ACS 1000 ولتاژ خروجی تقریباً سینوسی ارائه می‌دهد که به آن اجازه می‌دهد بدون نیاز به کاهش ولتاژ، به طور یکپارچه با موتورهای القایی استاندارد که در حال حاضر استفاده می‌شوند، ادغام شود. این امر آن را به یک راه حل ایده‌آل برای پروژه‌های مقاوم‌سازی تبدیل می‌کند. این سیستم مجهز به قابلیت‌های پیشرفته کنترل محلی و از راه دور است و اجزای کنترل در داخل کابینت مبدل ادغام شده‌اند. این سیستم از فناوری تمام دیجیتال مبتنی بر ریزپردازنده برای ارائه عملکردهای کنترل، حفاظت و نظارت بر فرآیند استفاده می‌کند و در عین حال از طریق مدارهای سخت‌افزاری اختصاصی، حفاظت پشتیبان را نیز فراهم می‌کند.

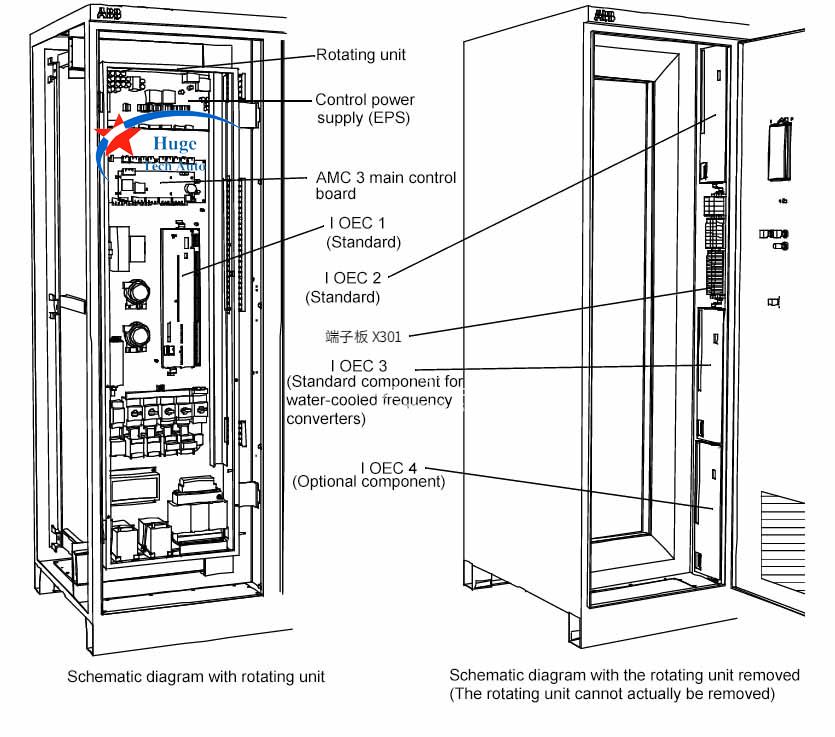

هر واحد UFC719AE 3BHB003041R0001 دارای یک خروجی ولتاژ کنترل DC داخلی است که می‌تواند به عنوان منبع تغذیه برای سیگنال‌های ورودی دیجیتال مورد استفاده قرار گیرد. برد مدار تعبیه شده دارای شماره مدل 3BHB000272R0101 است. UFC719AE به عنوان یک برد IOEC در واحد کنترل ACS 1000 نصب شده است. IOEC 1 در مرکز واحد چرخان قرار دارد، در حالی که ترمینال X301 - که با DI 1.8 DISABLE LOCAL و AI 1.1 REFERENCE VALUE 2 رابط است - در سمت راست واحد کنترل قرار دارد. IOEC 2، IOEC 3 و IOEC 4 نیز در سمت راست واحد کنترل قرار دارند. سیم‌کشی بین برد UFC719AE و دستگاه‌های خارجی می‌تواند هنگام باز شدن درب چرخان انجام شود.
