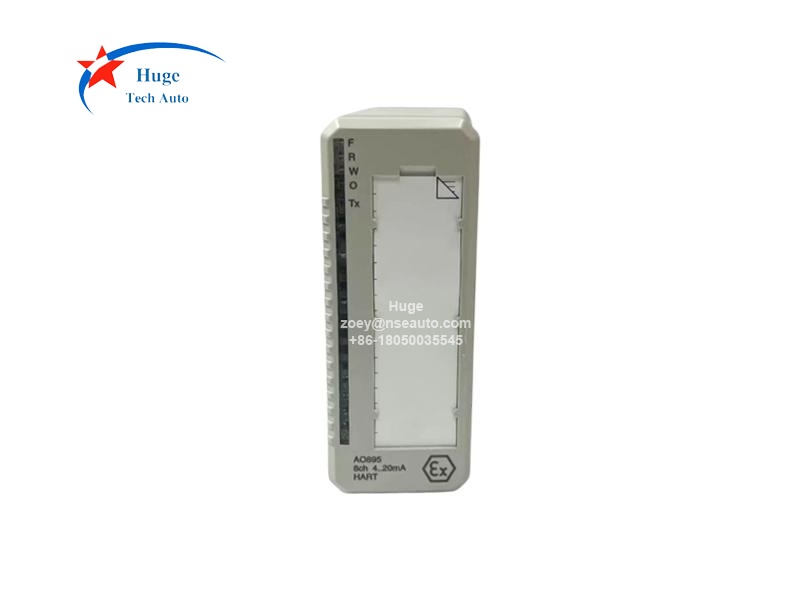

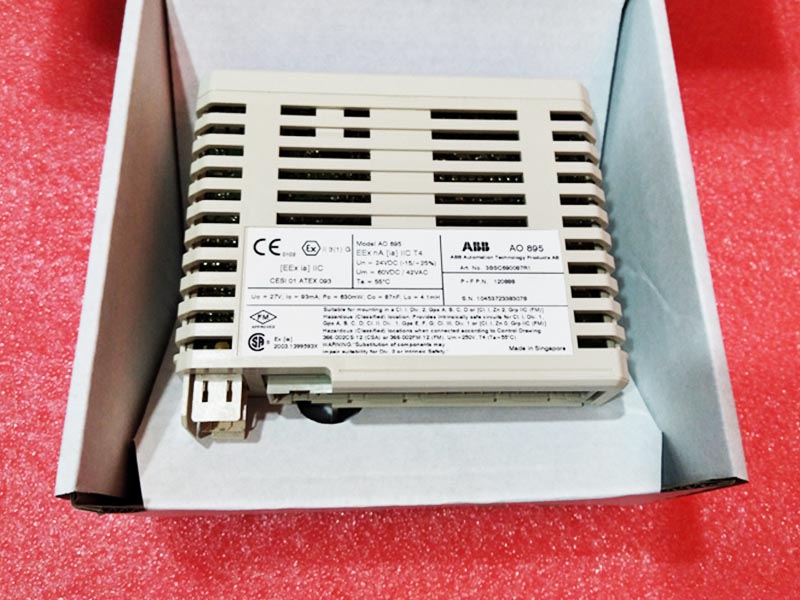

خروجی آنالوگ ABB AO895 3BSC690087R1 IS HART 8 ch
توضیحات:
AO895 به عنوان ماژول خروجی آنالوگ سیستم کنترل ABB 800xA طراحی شده است. AO895 دارای 8 کانال است و شامل اجزای حفاظتی Intrinsic Safety و یک رابط HART در هر کانال برای اتصال به تجهیزات پردازش در مناطق خطرناک بدون نیاز به دستگاه های خارجی اضافی است.

هر کانال می تواند تا 20 میلی آمپر جریان حلقه ای را به یک بار میدانی مانند مبدل جریان به فشار دارای گواهی Ex-card وارد کند و در شرایط اضافه بار به 22 میلی آمپر محدود می شود. هر هشت کانال از ModuleBus و منبع تغذیه در یک گروه جدا شده اند. برق به مراحل خروجی از 24 ولت در اتصالات منبع تغذیه تبدیل می شود.

مشخصات:
نوع: خروجی آنالوگ
مشخصات سیگنال: 4...20 میلی آمپر
تعداد کانال: 8
نوع سیگنال: تک قطبی تک انتها
هارت: بله
وضوح: 12 بیت
جداسازی: جداسازی گروهی از زمین
محدوده زیر / بیش از حد: 2.5 / 22.4 میلی آمپر
بار خروجی: <725 اهم در 20 میلی آمپر، بدون برد بیش از حد
<625 اهم در حداکثر 22 میلی آمپر
خطا: تایپ کنید 0.05٪، حداکثر 0.1٪ در 650 اهم
تغییر دما: نوع 50 ppm/°C، حداکثر 100 ppm/°C
زمان افزایش: 30 میلی ثانیه (10٪ تا 90٪)
محدودیت جریان: خروجی محدود جریان ضد اتصال کوتاه
ولتاژ نامی عایق: 50 ولت
ولتاژ آزمایش دی الکتریک: 500 ولت ac
اتلاف برق: 4.25 وات
مصرف جریان +5 ولت ماژول باس: نوع. 130 میلی آمپر
مصرف جریان +24 ولت خارجی: نوع. 250 میلی آمپر، حداکثر <330 میلی آمپر
ابعاد: 102x119x45 میلی متر
وزن: 0.3 کیلوگرم

پرسش و پاسخ:
1. ماژول ترمینال چیست که می توان با AO895 استفاده کرد؟
TU890، TU891 و TU891Z
2. ویژگی ها و مزایای AO895 چیست؟
• 8 کانال خروجی 4...20 میلی آمپر.
• ارتباط HART.
• 1 گروه از 8 کانال جدا شده از زمین.
• قدرت راندن محرک های I/P دارای گواهی Ex.
