ای بی بی سختافزار کنترل ۸۰۰xA واحد اتصال به گذرگاه CEX BC820K01
ای بی بی سختافزار کنترل ۸۰۰xA واحد اتصال به گذرگاه CEX BC820K01
نام تجاری:
ABB DCSمورد شماره.:
BC820K01سفارش (MOQ):
1 PCپرداخت:
T/Tمبدا محصول:
Swedenبندر حمل و نقل:
XIAMENزمان بین شروع و اتمام فرآیند تولید:
IN STOCKوزن:
1.395 kgضمانتنامه:
1 Year

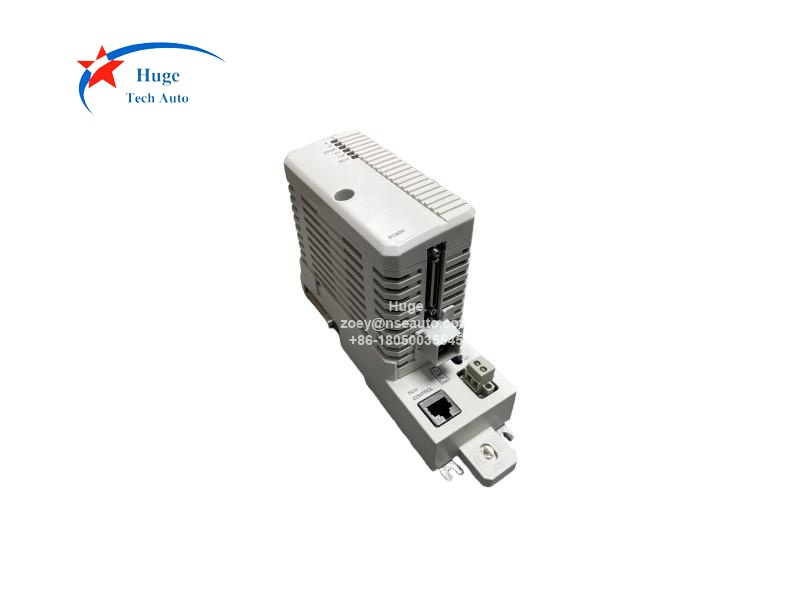

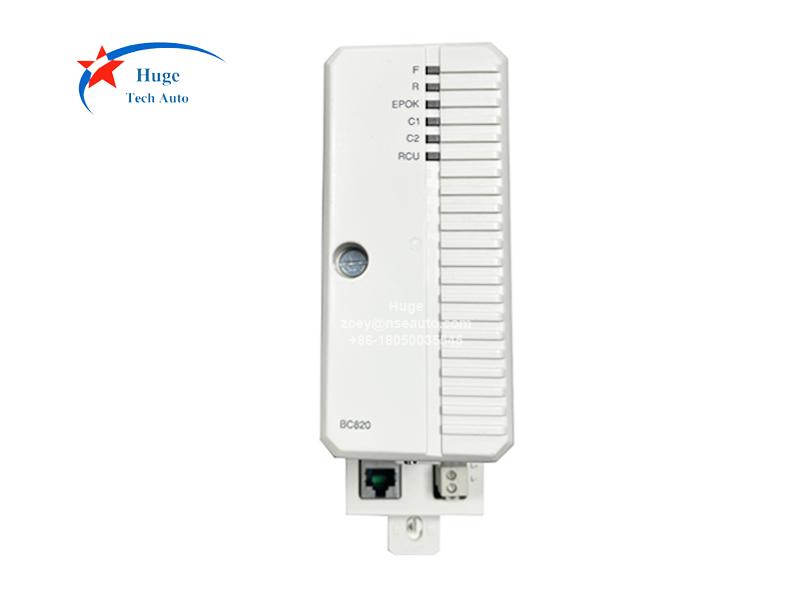

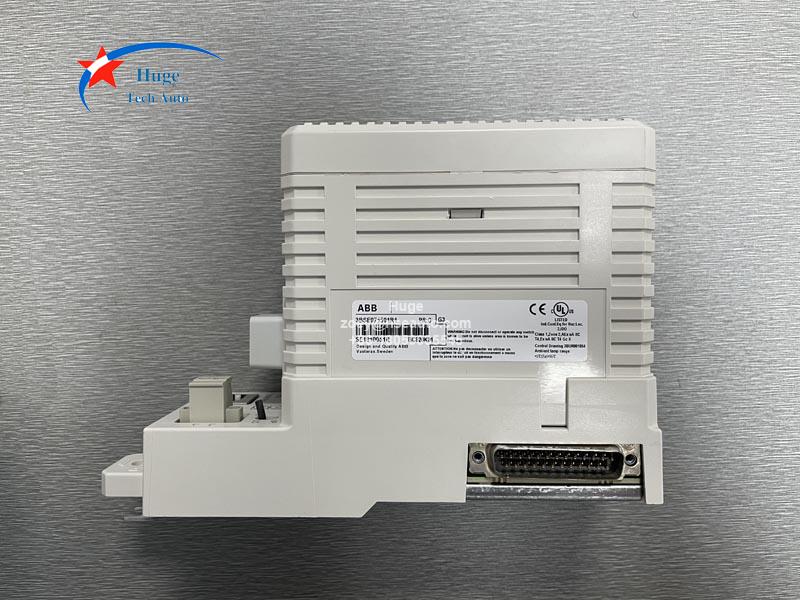

واحد اتصال به گذرگاه CEX شرکت ABB مدل BC820K01 3BSE071501R1
شرح:
BC820K01 به عنوان واحد اتصال CEX-Bus سیستم کنترل ABB 800XA طراحی شده است.
منبع تغذیه و برد منطقی شامل مبدل +3.3 ولت، مدار منطقی، درایورهای اتصال CEX-Bus و کانکتور کابل اتصال است. در یک سیستم کاملاً افزونه با دو جفت BC820 و CPU اصلی/پشتیبان متصل به هم، BC820 از تعویض آنلاین صفحه پایه CPU بدون ایجاد اختلال در ترافیک CEX پشتیبانی میکند. اگر نیاز به تعویض یک BC820 باشد، لازم است هم CPU کنترلکننده مجاور و هم منبع تغذیه DC خارجی BC820 خاموش شوند.
BC820 لینک RCU را منتقل میکند و طول کابل CEX-Bus و RCU-Link را تا 200 متر افزایش میدهد.
پرسش و پاسخ:
۱. ویژگی BC820K01 چیست؟
• پشتیبانی از RCU-link برای PM858، PM862، PM866 و PM866A برای قابلیت کنترلر افزونه.
• پشتیبانی از گذرگاه CEX با حداکثر ۶ ماژول با هر BC820.
• از واحدهای رابط ارتباطی افزونه پشتیبانی میکند.
• پشتیبانی از گسترش RCU-link و CEX-bus.
• از تعویض آنلاین CPU پشتیبانی میکند.
• منبع تغذیه DC خارجی.
۲. الزامات منبع تغذیه BC820K01 چیست؟
الزامات منبع تغذیه: ورودیهای تعیینشده L+ و L-24 ولت اسمی، تغییر بین ۱۹.۲ ولت DC و ۳۰ ولت DC.
۳. ابعاد ماژول چیست؟
عرض ۵۹ × ارتفاع ۱۸۵ × عمق ۱۲۷.۵ میلیمتر
