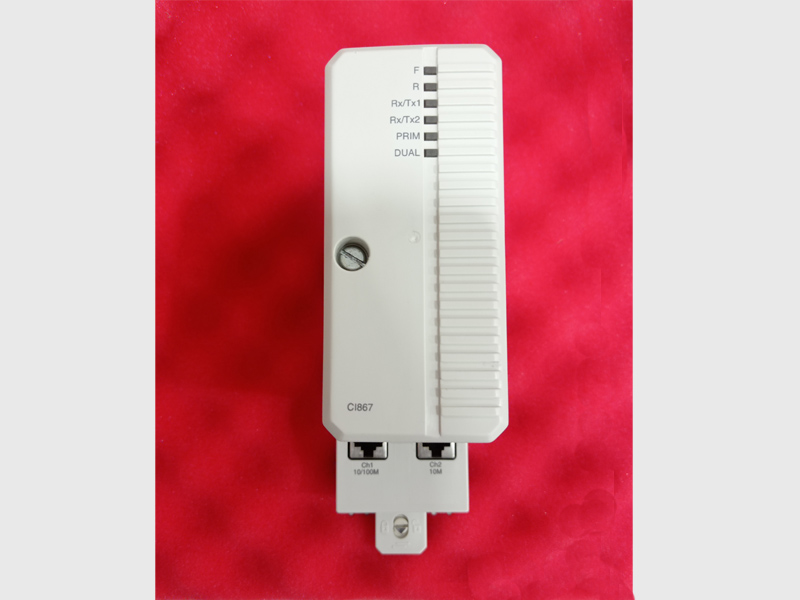

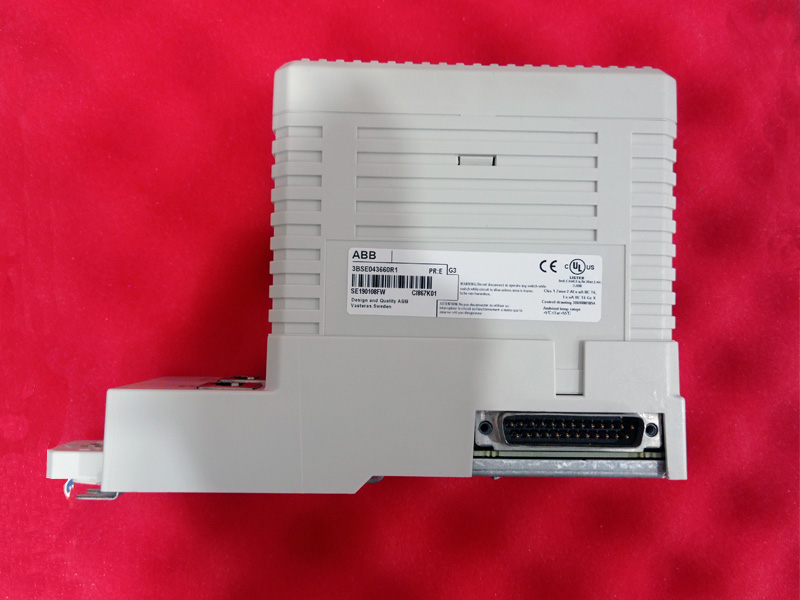

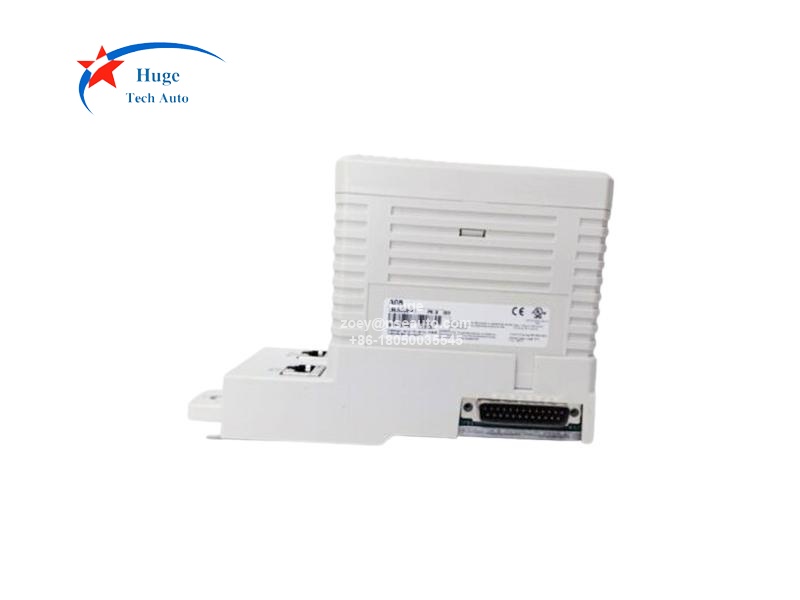

رابط مدباس TCP از ABB CI867K01 3BSE043660R1
شرح:
CI867K01 به عنوان کارت ارتباطی سیستم ABB 800xA طراحی شده است. CI867/TP867 می‌تواند برای اتصال یک کنترلر AC 800M به دستگاه‌های اترنت خارجی با استفاده از پروتکل Modbus TCP استفاده شود.
پایه TP867 دارای دو کانکتور اترنت RJ45 است که کانکتور CH1 می‌تواند از سرعت 10 مگابیت در ثانیه یا 100 مگابیت در ثانیه و CH2 فقط از سرعت 10 مگابیت در ثانیه استفاده کند.
صفحه پایه دارای یک قفل رمزدار است که از نصب نوع نادرست واحد روی صفحه پایه TP867 جلوگیری می‌کند.
واحد توسعه CI867 شامل منطق CEX-Bus، یک واحد ارتباطی و یک مبدل DC/DC است که ولتاژهای مناسب را از منبع تغذیه +24 ولت از طریق CEX-Bus تأمین می‌کند. کابل اترنت باید از طریق یک ... به شبکه اصلی متصل شود. سوئیچ اترنت.
CI867 از طریق واحد پردازنده و از طریق CEX-Bus تغذیه می‌شود و به هیچ منبع تغذیه خارجی اضافی نیاز ندارد.

پرسش و پاسخ:
۱. چگونه CI867K01 را نصب کنیم؟
برای نصب CI867/TP867 از روش زیر استفاده کنید:
۱. دستگاه را روی ریل DIN نصب کنید، به بخش نصب دستگاه‌های AC 800M روی DIN-Railon و نصب واحد پردازنده PM86x/TP830 در پیکربندی تکی مراجعه کنید.
۲. کابل جفت پیچ‌خورده اترنت ۱۰/۱۰۰ مگابیت بر ثانیه را به کانکتور CH1 روی صفحه پایه وصل کنید.
۳. سر دیگر کابل اترنت را از طریق قطعات استاندارد اترنت به یک شبکه اترنت سریع وصل کنید.
۴. کابل جفت پیچ‌خورده اترنت ۱۰ مگابیت بر ثانیه را به کانکتور CH2 روی صفحه پایه وصل کنید.
۵. سر دیگر کابل اترنت را از طریق قطعات استاندارد اترنت به شبکه اترنت وصل کنید.

۲. ویژگی CI867K01 چیست؟
• یک پورت اترنت سریع 10/100Mbps (کانکتور RJ45 واقع در Baseplate TP867) ارائه می‌دهد.
• یک پورت اترنت 10 مگابیت در ثانیه (کانکتور RJ45 واقع در Baseplate TP867) ارائه می‌دهد.
• نصب آسان روی ریل DIN.
• ارتباط با پروتکل Modbus TCP را از طریق اترنت فراهم می‌کند.
• دستگاه قفل کد آلفای دو حرفی از پیش تنظیم شده که در پایه دستگاه نصب شده است، از نصب قطعات ناسازگار جلوگیری می‌کند.
• از قابلیت تعویض در حالت روشن (هات سوآپ) پشتیبانی می‌کند.
