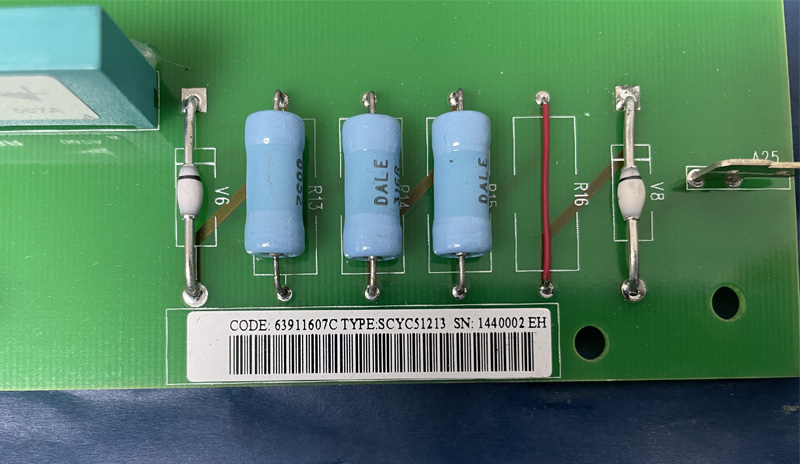

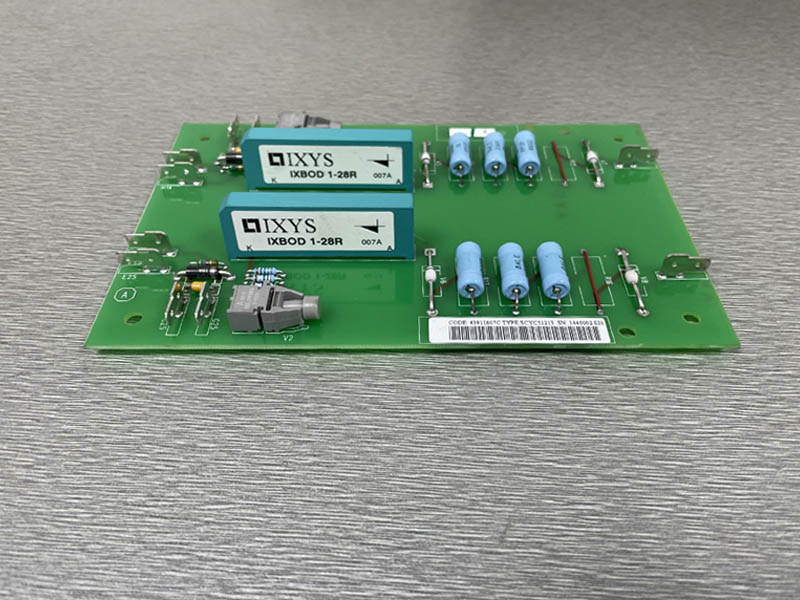

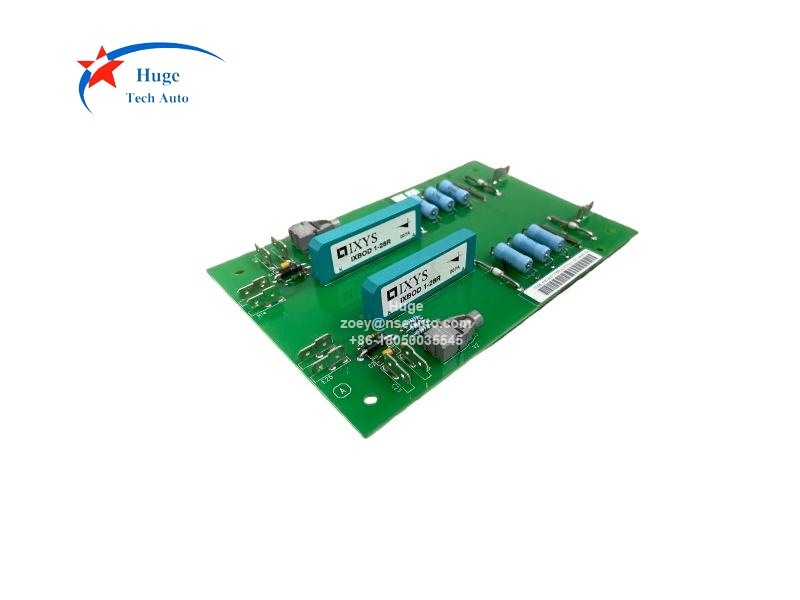

برد واحد پخت SCYC51213 ABB 63911607C

ای بی بی SCYC51213 برد واحد پخت ۶۳۹۱۱۶۰۷C

نام تجاری:
ABB DCS
مورد شماره.:
SCYC51213
سفارش (MOQ):
1 PC
پرداخت:
T/T
مبدا محصول:
Finland
بندر حمل و نقل:
Xiamen
زمان بین شروع و اتمام فرآیند تولید：
In stock
ضمانتنامه:
1 year

جزئیات محصول

ای بی بی SCYC51213 برد واحد پخت ۶۳۹۱۱۶۰۷C
شرح:
SCYC51213 به عنوان برد واحد احتراق ABB طراحی شده است. این برد متعلق به کامپیوتر کنترل برداری ABB است.
از نظر عملکردی، درایو سیکلوکانورتر را می‌توان به بخش‌های زیر تقسیم کرد: موتور محرک، سیکلوکانورتر، واحد تحریک، کامپیوتر کنترل سیستم و کامپیوتر کنترل برداری. کامپیوتر کنترل سیستم، سیگنال مرجع سرعت nref را از محل کنترل انتخاب شده (از اهرم یا سیستم برتر) دریافت می‌کند، آن را با مقدار واقعی nact دریافتی از موتور محرک مقایسه می‌کند و مرجع گشتاور Tref را تولید می‌کند تا سرعت مورد نظر حاصل شود. کامپیوتر کنترل سیستم همچنین از حفاظت اضافه بار شبکه تغذیه و ژنراتورها مراقبت می‌کند. مرجع گشتاور به کامپیوتر کنترل برداری منتقل می‌شود.
کامپیوتر کنترل برداری، سیگنال‌های کنترل احتراق را برای کنترل پالس احتراق واحدهای فاز سیکلوکانورتر (A1-A3، B1-83 و C1-C3) و کنترل پالس احتراق تحریک محاسبه می‌کند. کنترل‌های پالس احتراق به گونه‌ای محاسبه می‌شوند که شار مغناطیسی و گشتاور مورد نظر حاصل شوند. شار مغناطیسی موتور بر اساس مقادیر بازخورد جریان‌های فاز iA-act..ic-act، ولتاژهای فاز uA-act..uC-act، جریان احتراق ie-act، زاویه موقعیت شفت λ و پارامترهای ماشین محاسبه می‌شود.
