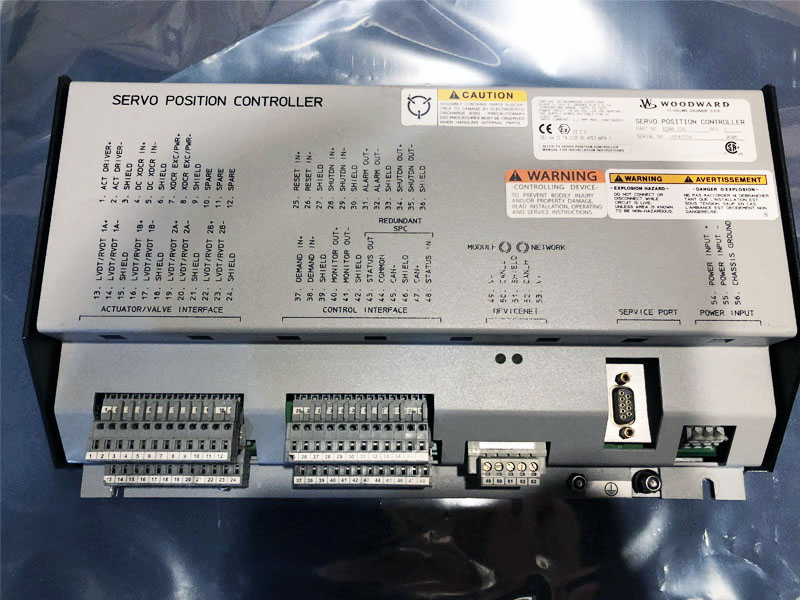

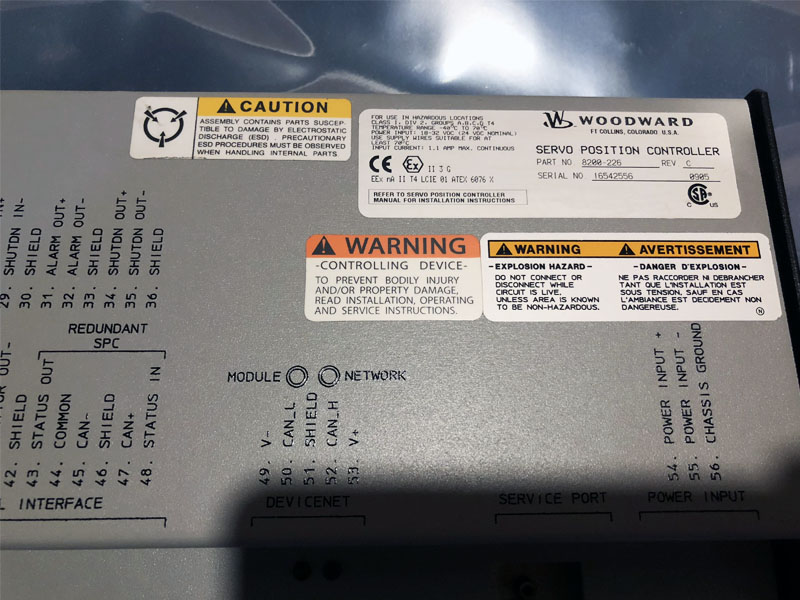

کنترلر موقعیت سروو وودوارد WOODWARD 8200-226
شرح:
8200-226 متعلق به خانواده کنترل کننده موقعیت سروو Woodward SPC است.
مدل 8200-226 آخرین مدل منتشر شده از SPC (کنترل کننده موقعیت سروو) است. این مدل جایگزین مدل‌های ۸۲۰۰-۲۲۴ و ۸۲۰۰-۲۲۵.
8200-226 یک محرک هیدرولیکی یا پنوماتیکی را بر اساس سیگنال تقاضای موقعیت دریافتی از یک کنترل، موقعیت‌دهی می‌کند. SPC یک محرک تک سیم‌پیچ را با استفاده از دستگاه‌های بازخورد موقعیت تکی یا دوگانه موقعیت‌دهی می‌کند. سیگنال تقاضای موقعیت را می‌توان از طریق DeviceNet، 4-20 میلی‌آمپر یا هر دو به SPC ارسال کرد. یک برنامه نرم‌افزاری که روی یک کامپیوتر شخصی (PC) اجرا می‌شود، به کاربر اجازه می‌دهد تا به راحتی SPC را پیکربندی و کالیبره کند.

8200-226 با استفاده از ویرایشگر فایل پیکربندی ابزار سرویس SPC پیکربندی می‌شود تا فایلی ایجاد شود که سپس در SPC بارگذاری شود. ابزار سرویس SPC همچنین می‌تواند یک پیکربندی موجود را از یک SPC بخواند و در ویرایشگر فایل پیکربندی وارد کند.
8200-226 به منبع ولتاژ 18 تا 32 ولت DC با حداکثر ظرفیت جریان 1.1 آمپر نیاز دارد. اگر از باتری برای تغذیه استفاده می‌شود، برای حفظ ولتاژ تغذیه پایدار، به یک شارژر باتری نیاز است. خط برق باید با محافظ 5 آمپر محافظت شود.
فیوز ۱۲۵ ولتی که قادر به تحمل جریان ۲۰ آمپر و ۱۰۰ میلی‌ثانیه در هنگام اتصال برق است.

پرسش و پاسخ：
۱. ولتاژ نامی و حداکثر جریان مداوم ۸۲۰۰-۲۲۶ چقدر است؟
ولتاژ نامی： 24 ولت DC
حداکثر جریان مداوم: ۱.۱ آمپر

۲. توان خروجی مبدل چقدر است؟
ولتاژ نامی: ۱۸ ولت دی سی ±۱۰٪
حداکثر بار: ۱۲۰ میلی‌آمپر
