برد ترمینال ترموکوپل GE IS200STTCH2A
شرح:

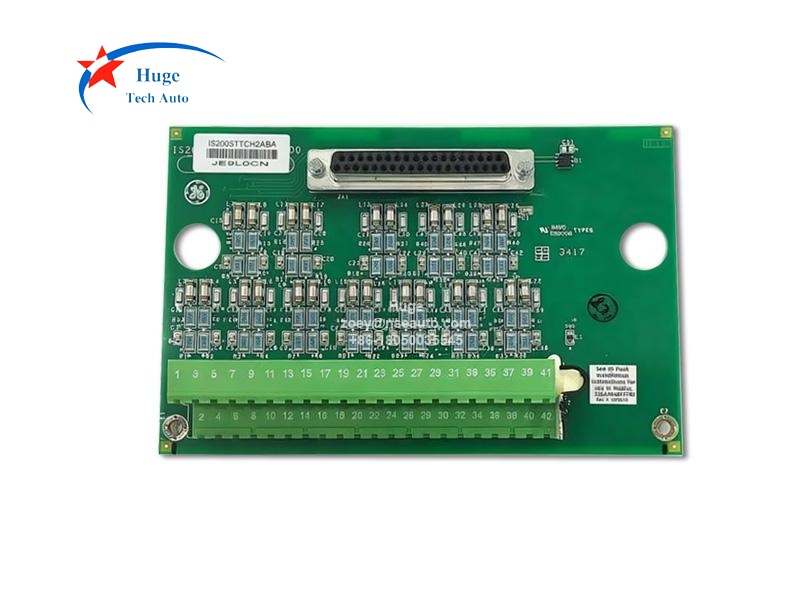

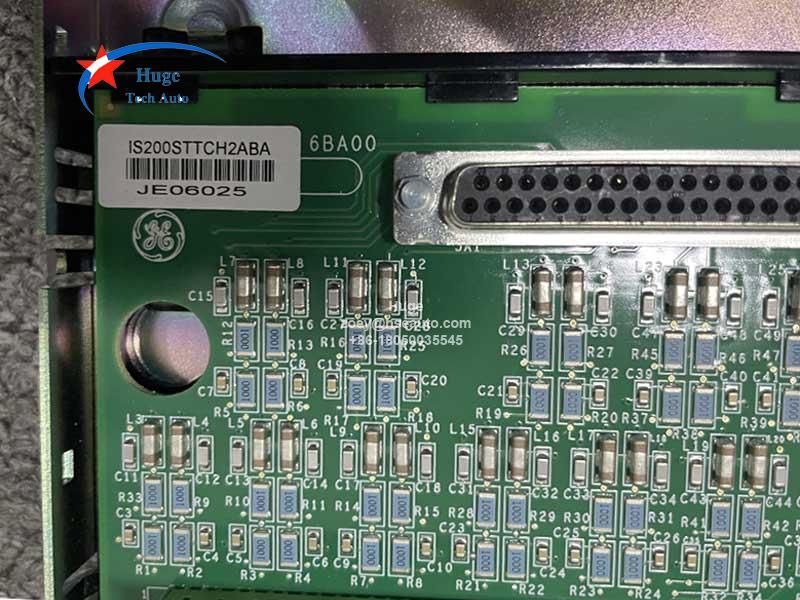

IS200STTCH2A یک قطعه برد کوچک است که توسط شرکت GE برای سیستم Speedtronic Mark VI آنها تولید شده است. خط تولید Speedtronic که برای ارائه مدیریت قابل اعتماد و کارآمد به توربین‌های بخار و گاز سنگین GE ایجاد شده بود، تولید خود را در اواخر دهه 1960، زمانی که GE اولین سیستم MKI را منتشر کرد، آغاز کرد. Mark VI یک سیستم کنترل کاملاً یکپارچه با سخت‌افزار و نرم‌افزاری است که برای همکاری جهت بهبود عملکرد کلی سیستم توربین ساخته شده است. Mark VI می‌تواند سیستم‌های بزرگ یا کوچک را مدیریت کند و می‌تواند به صورت Simplex یا به عنوان یک سیستم سه‌گانه افزونه ساخته شود. IS200STTCH2A به عنوان یک برد ترمینال ترموکوپل نصب شده روی ریل DIN عمل می‌کند. این یک برد کوچک با اجزای کم است. هر یک از لبه‌های کوتاه برد دارای دو سوراخ کارخانه‌ای است، یکی برای امکان نصب و سوراخ کوچکتر که یک رابط ترمینال است. مرکز برد توسط خطوطی از مقاومت‌ها، خازن‌ها و سلف‌ها (مهره‌های فریت) پر شده است. برد دارای یک مدار مجتمع (U1) است که یک تراشه فقط خواندنی است. کدهای روی برد شامل CCTC، 94V-0، نوع 6، L99006 و 6BA00 هستند. IS200STTCH2A دو جزء بزرگتر دارد. یکی از این اجزا یک کانکتور کابل مادگی 37 پین است. دیگری یک بلوک ترمینال 48 کانکتوری است. این بلوک دارای دو ردیف کانکتور پیچی است که در هر ردیف 24 پیچ وجود دارد. بلوک‌های ترمینال، اتصال سیم‌ها به برد را ساده می‌کنند. اطلاعات بیشتر در مورد اجزای برد، مراحل نصب و دستورالعمل‌های جابجایی را می‌توان با دسترسی به انتشارات سازنده مانند برگه‌های اطلاعات و دفترچه‌های راهنما یافت.
