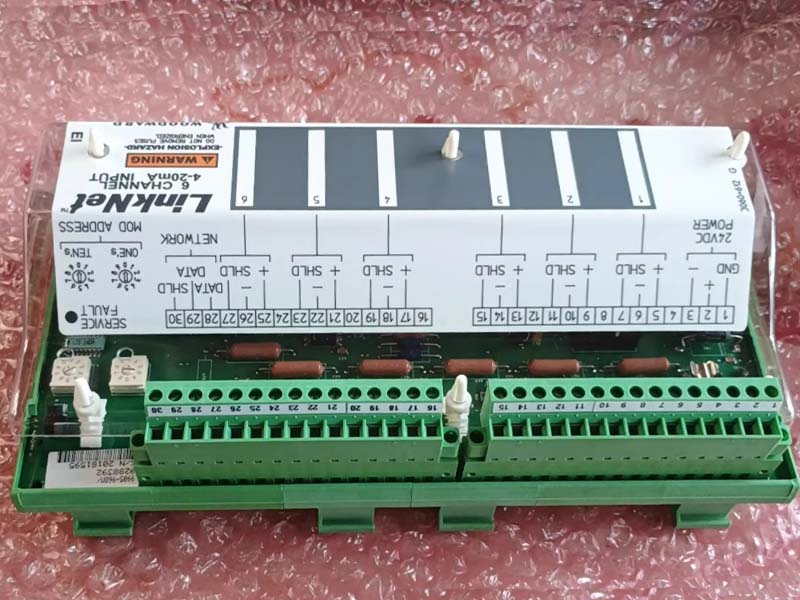

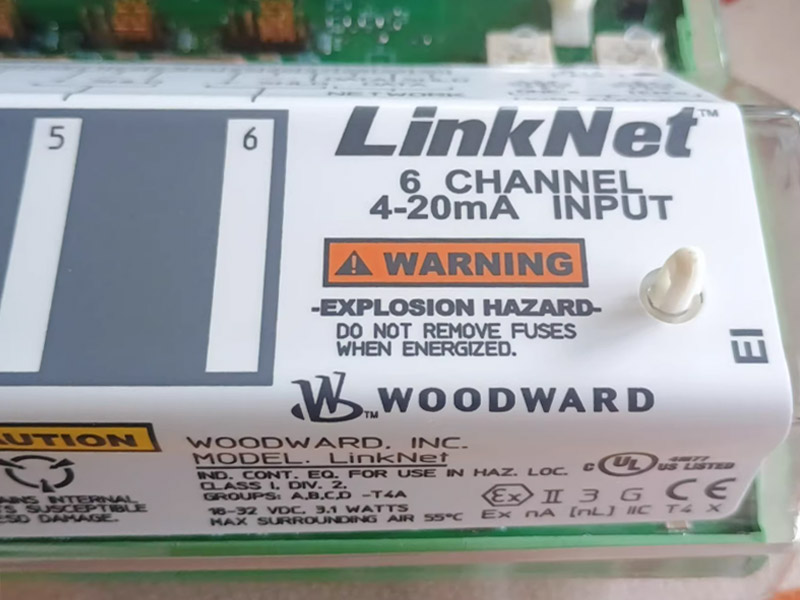

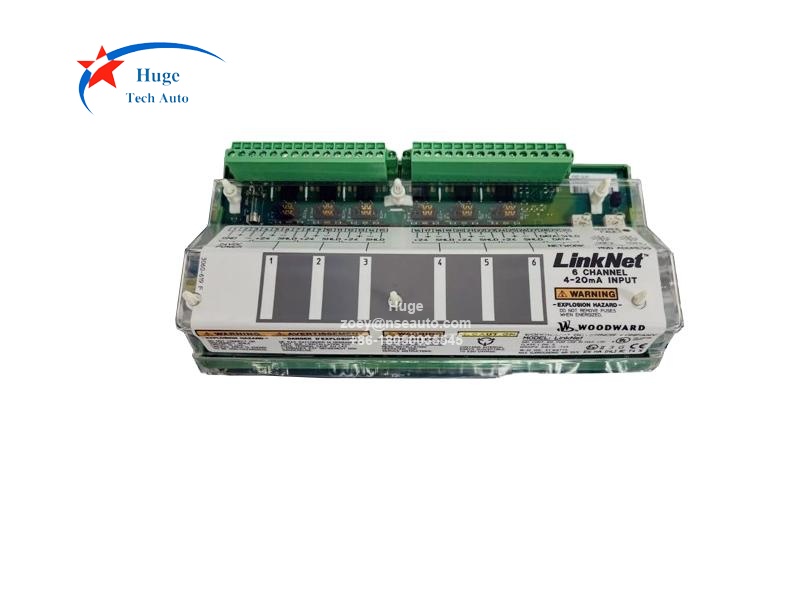

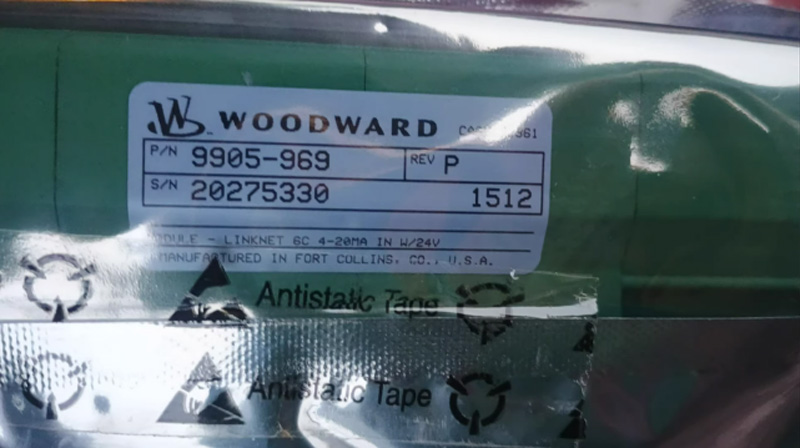

ماژول ورودی آنالوگ 6 کاناله وودوارد 9905-969
شرح:
۹۹۰۵-۹۶۹ ماژول ورودی آنالوگ Woodward LON LinkNet است.
شبکه ورودی/خروجی توزیع‌شده LINKnet* قابلیت‌های ورودی/خروجی توزیع‌شده کم‌هزینه و با پیاده‌سازی آسان را فراهم می‌کند.
برای سیستم کنترل NetCon*. ماژول‌های ورودی/خروجی LINKnet، اگرچه کندتر و کم‌قدرت‌تر از NetCon هستند
ماژول‌های ورودی/خروجی، برای عملکردهای کنترلی غیر توربینی مانند توالی‌یابی و نظارت بسیار مناسب هستند.
این شبکه از یک ماژول NetCon تشکیل شده است که چهار ترانک شبکه مستقل با حداکثر ۶۰ ماژول ورودی/خروجی برای هر کدام فراهم می‌کند. ماژول‌های LINKnet یا گره‌های هر ترانک، همگی از طریق یک سیم جفت پیچ‌خورده به ماژول کنترل‌کننده NetCon متصل هستند. بنابراین، یک ماژول کنترل‌کننده NetCon می‌تواند از طریق چهار سیم جفت پیچ‌خورده با حداکثر ۲۴۰ ماژول LINKnet که هر کدام دارای چندین کانال ورودی/خروجی هستند، ارتباط برقرار کند.
هر یک از چهار کانال موجود در ماژول کنترلر NetCon ممکن است در یک گروه نرخ متفاوت اجرا شوند. گروه نرخ برای هر کانال در برنامه کدگذار MOE* تعریف خواهد شد. همه گره‌های یک شبکه با نرخ یکسان اجرا می‌شوند. هر ماژول LINKnet دارای دو سوئیچ چرخشی است که برای تنظیم آدرس شبکه استفاده می‌شوند. در هنگام نصب، این سوئیچ‌ها باید شماره گیری شوند تا شماره ماژول (1 تا 60) با آدرس شبکه تعریف شده برای این گره در کدگذار MOE مطابقت داشته باشد.

موارد مرتبط:
۹۹۰۵-۹۷۰ ورودی آنالوگ ۶ کاناله ۱۰۰ اهم RTD
۹۹۰۵-۹۷۱ ورودی گسسته ۱۶ کاناله ۲۴ ولت دی سی
۹۹۰۵-۹۷۲ خروجی آنالوگ ۶ کاناله ۴–۲۰ میلی‌آمپر
مقاومت انتهایی لینک ۹۹۰۵-۷۶۰
