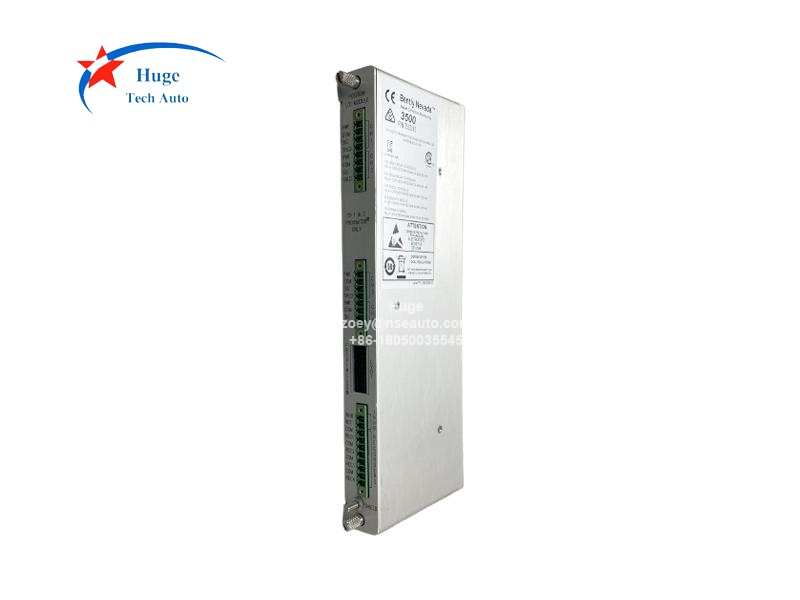

ماژول ورودی/خروجی موقعیت Bently Nevada 3500/45-01-00 135137-01 با ترمینال‌های داخلی
شرح:
۱۳۵۱۳۷-۰۱ یک ماژول ورودی/خروجی موقعیت ۳۵۰۰/۴۵-۰۱-۰۰ با ترمینال‌های داخلی (پروکسیمیتور، RPT، DC LVDT) است. این ماژول به ۱ اسلات تمام قد در عقب نیاز دارد. مانیتور موقعیت ۳۵۰۰/۴۵ یک دستگاه ۴ کاناله است که ورودی را از مبدل‌های مجاورتی، مبدل‌های موقعیت چرخشی (RPT)، ترانسفورماتورهای تفاضلی متغیر خطی DC (DC LVDT)، ترانسفورماتورهای تفاضلی متغیر خطی AC (AC LVDT) و پتانسیومترهای چرخشی می‌پذیرد. مانیتور ورودی را شرطی می‌کند و سیگنال‌های شرطی شده را با آلارم‌های قابل برنامه‌ریزی توسط کاربر مقایسه می‌کند.

مشخصات:
سیگنال: از ۱ تا ۴ ورودی سیگنال را می‌پذیرد
مصرف برق: معمولاً ۷.۷ وات با استفاده از ورودی/خروجی موقعیت، یا معمولاً ۸.۵ وات با استفاده از ورودی/خروجی LVDT AC یا معمولاً ۵.۶ وات با استفاده از ورودی/خروجی پتانسیومتر چرخشی
امپدانس ورودی: ۱ مگا اهم (ورودی‌های DC LVDT) ۱۰ کیلو اهم (ورودی‌های Proximitor یا RPT) ۱۳۷ کیلو اهم (ورودی‌های AC LVDT) ۲۰۰ کیلو اهم (ورودی‌های پتانسیومتر چرخشی)
۱ مگا اهم (ورودی‌های DC LVDT)
پروکسیمیتور یا RPT: -24 Vdc
ولتاژ خروجی مستقیم (LVDT): +15 ولت مستقیم

شما می‌توانید هر کانال را با استفاده از نرم‌افزار پیکربندی رک ۳۵۰۰ برای انجام عملکردهای زیر برنامه‌ریزی کنید:
· موقعیت محوری (محوری)
· توسعه دیفرانسیلی
· توسعه دیفرانسیل تک رمپ استاندارد
· توسعه دیفرانسیل تک رمپ غیر استاندارد
· توسعه دیفرانسیل با رمپ دوگانه
· بسط دیفرانسیلی مکمل
· گسترش پرونده
· موقعیت دریچه

هدف اصلی مانیتور موقعیت 3500/45 ارائه موارد زیر است:
· حفاظت از ماشین‌آلات با مقایسه مداوم پارامترهای تحت نظارت با نقاط تنظیم‌شده هشدار برای راه‌اندازی هشدارها
· اطلاعات ضروری دستگاه برای پرسنل عملیات و نگهداری
هر کانال، بسته به پیکربندی، معمولاً سیگنال ورودی خود را برای تولید پارامترهای مختلفی به نام متغیرهای اندازه‌گیری شده تنظیم می‌کند. می‌توانید برای هر متغیر اندازه‌گیری شده فعال، نقاط تنظیم هشدار و برای هر دو متغیر اندازه‌گیری شده فعال، نقاط تنظیم خطر ایجاد کنید.

اطلاعات سفارش:
مانیتور موقعیت 3500/45، 176449-04
ماژول ورودی/خروجی موقعیت ۱۳۵۱۳۷-۰۱ با ترمینال‌های داخلی برای استفاده با Proximitors، RPTs یا DC LVDTs
ماژول ورودی/خروجی موقعیت ۱۳۵۱۴۵-۰۱ با ترمینال‌های خارجی برای استفاده با Proximitors، RPTs یا DC LVDTs
ماژول ورودی/خروجی موقعیت LVDT AC با ترمینال‌های داخلی 139554-01 برای استفاده با LVDT های AC
ماژول ورودی/خروجی موقعیت LVDT AC با ترمینال‌های خارجی 139567-01 برای استفاده با LVDT های AC
ماژول ورودی/خروجی موقعیت پتانسیومتر چرخشی 139978-01 با ترمینال‌های داخلی برای استفاده با پتانسیومترهای چرخشی
ماژول ورودی/خروجی موقعیت پتانسیومتر چرخشی 139991-01 با ترمینال‌های خارجی برای استفاده با پتانسیومترهای چرخشی

گارانتی: ۱۲ ماه.
زمان سرب: 1-2 روز کاری.
شرایط پرداخت: T/T و وسترن یونیون.
شرکای پیک: DHL، UPS، TNT، FedEx و EMS.
