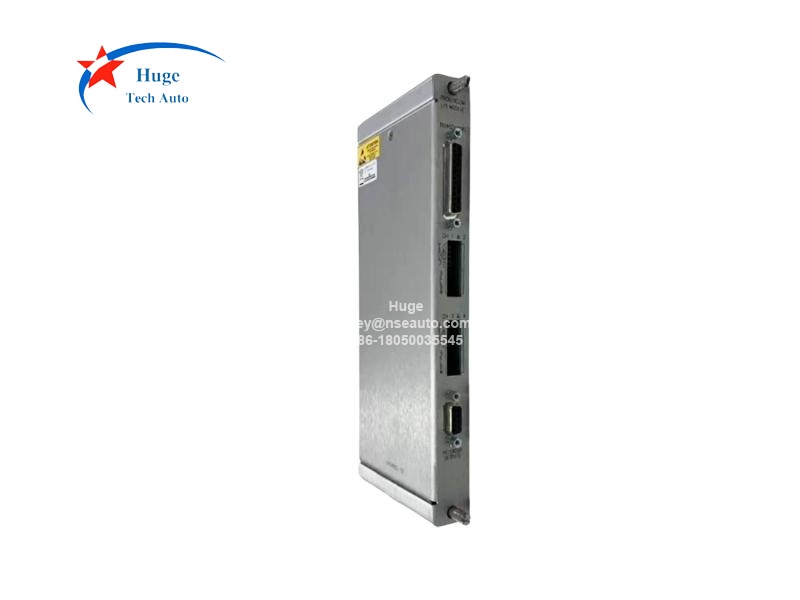

ماژول ورودی/خروجی Bently Nevada 3500/45 Position با ترمینال‌های خارجی ۱۳۵۱۴۵-۰۱

نام تجاری:
Bently Nevada TSI
مورد شماره.:
3500/45 135145-01
سفارش (MOQ):
1 PC
پرداخت:
T/T
مبدا محصول:
USA
بندر حمل و نقل:
XIAMEN
زمان بین شروع و اتمام فرآیند تولید：
IN STOCK
ضمانتنامه:
1 Year

جزئیات محصول

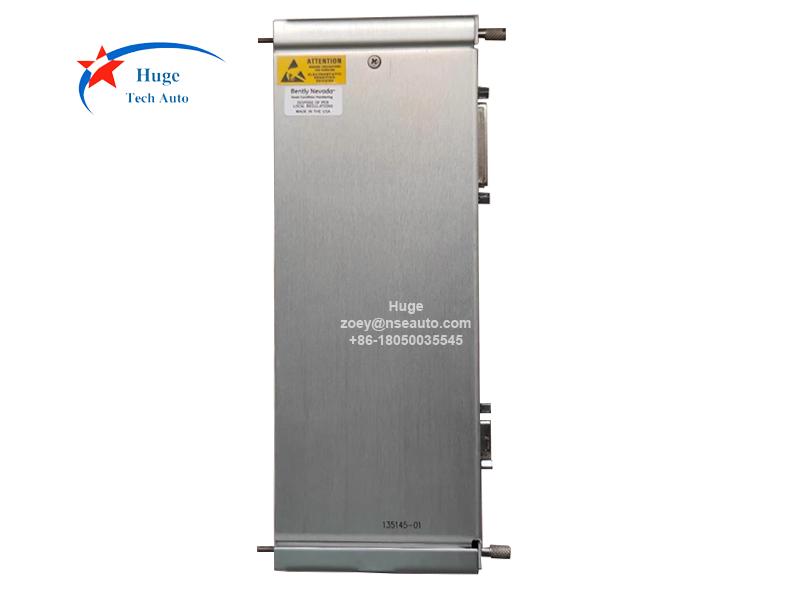

ماژول ورودی/خروجی Bently Nevada 3500/45 Position با ترمینال‌های خارجی 135145-01
شرح:
135145-01 به عنوان یکی از ماژول‌های ورودی/خروجی مانیتور موقعیت 3500/45 طراحی شده است. این یک ماژول ورودی/خروجی با ترمینال‌های خارجی برای استفاده با Proximitorها، RPTها یا DC LVDTها است. 135145-01 یک اسلات عقب تمام قد در رک 3500 است که می‌تواند در سایت‌های سخت کار کند.

این ماژول اتصالات سیم‌کشی خارجی قابل اعتمادی را فراهم می‌کند، نصب و نگهداری میدانی را ساده می‌کند و با بلوک‌های انتهایی خارجی اختصاصی برای انتقال قوی سیگنال کار می‌کند. این ماژول منابع تغذیه پایدار مبدل را ادغام می‌کند و با عملکردهای اندازه‌گیری 3500/45، از جمله موقعیت محوری رانش، انبساط دیفرانسیلی، انبساط محفظه و نظارت بر موقعیت شیر، مطابقت دارد.

ویژگی‌ها:
▪ به عنوان یک ماژول ورودی/خروجی موقعیت ترمینال خارجی برای مانیتور موقعیت 3500/45 طراحی شده است.
▪ از پروگزیماتورها، مبدل‌های موقعیت چرخشی (RPTs) و مبدل‌های DC LVDT پشتیبانی می‌کند.
▪ در یکی از اسلات‌های پشتی رک ۳۵۰۰ با ارتفاع کامل نصب می‌شود، جمع و جور و سبک با وزن ۰.۲۰ کیلوگرم.
▪ توان مبدل پایدار و شرایط سیگنال را برای نظارت بر موقعیت با دقت بالا فراهم می‌کند.
▪ برای سیم‌کشی و نگهداری آسان در محل، با بلوک‌های ترمینال خارجی اختصاصی کار می‌کند.
▪ مطابق با استانداردهای EMC صنعتی، ایمنی و مناطق خطرناک (ATEX/IECEx، CSA).
▪ به طور قابل اعتمادی در محدوده دمای صنعتی -30°C تا +65°C کار می‌کند.
▪ اندازه‌گیری‌های کلیدی را امکان‌پذیر می‌کند: موقعیت رانش، انبساط دیفرانسیلی، انبساط محفظه و موقعیت شیر.

اطلاعات سفارش:
۳۵۰۰/۴۵-AA-BB
الف: نوع ماژول ورودی/خروجی
ماژول ورودی/خروجی 01 موقعیتی با ترمینال‌های داخلی (پروکسیمیتور، RPT، DC LVDT)
ماژول ورودی/خروجی 02 موقعیتی با ترمینال‌های خارجی (پروکسیمیتور، RPT، DC LVDT)
03 ماژول ورودی/خروجی موقعیت TMR گسسته با ترمینال‌های خارجی (پراکسیمیتوری یا DC LVDT)
ماژول ورودی/خروجی موقعیت TMR با ترمینال‌های خارجی (پروکسی‌میتور) 04 باس‌دار
ماژول ورودی/خروجی موقعیت LVDT 05 AC با ترمینال‌های داخلی
ماژول ورودی/خروجی موقعیت LVDT 06 AC با ترمینال‌های خارجی
ماژول ورودی/خروجی موقعیت پتانسیومتر چرخشی ۰۷ با ترمینال‌های داخلی
ماژول ورودی/خروجی موقعیت پتانسیومتر چرخشی ۰۸ با ترمینال‌های خارجی
ب: تأیید آژانس
00 هیچکدام
01 CSA / NRTL / C (کلاس 1، بخش 2)
02 ATEX / IECEx / CSA (کلاس 1، منطقه 2)

قطعات یدکی
مانیتور موقعیت 3500/45، 176449-04
ماژول ورودی/خروجی موقعیت ۱۳۵۱۳۷-۰۱ با ترمینال‌های داخلی برای استفاده با Proximitors، RPTs یا DC LVDTs
ماژول ورودی/خروجی موقعیت ۱۳۵۱۴۵-۰۱ با ترمینال‌های خارجی برای استفاده با Proximitors، RPTs یا DC LVDTs
ماژول ورودی/خروجی موقعیت LVDT AC با ترمینال‌های داخلی 139554-01 برای استفاده با LVDT های AC
ماژول ورودی/خروجی موقعیت LVDT AC با ترمینال‌های خارجی 139567-01 برای استفاده با LVDT های AC
ماژول ورودی/خروجی موقعیت پتانسیومتر چرخشی 139978-01 با ترمینال‌های داخلی برای استفاده با پتانسیومترهای چرخشی
ماژول ورودی/خروجی موقعیت پتانسیومتر چرخشی 139991-01 با ترمینال‌های خارجی برای استفاده با پتانسیومترهای چرخشی
