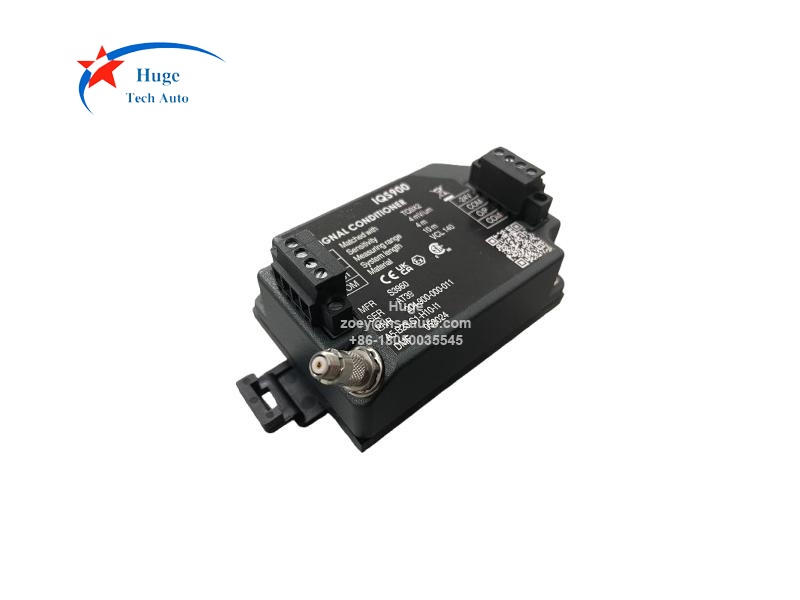

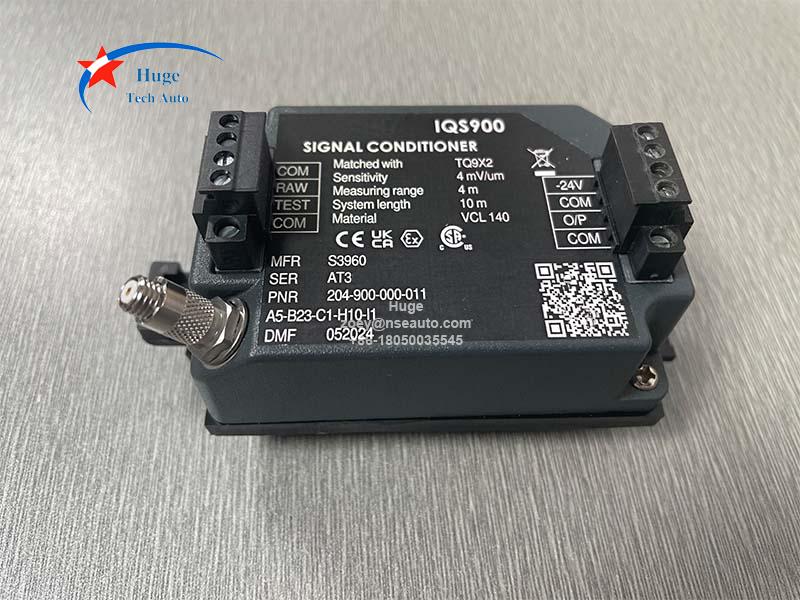

204-900-000-011 IQS900 A5-B23-C1-H05-I1 سیگنال کاندیشنر
توضیحات:
IQS900 204-900-000-011 برای زنجیره‌های اندازه‌گیری مجاورت طراحی شده است. این دستگاه به‌عنوان کاندیشنر سیگنال عمل می‌کند. IQS900 بر پایه اصل جریان گردابی ساخته شده و مجهز به مدولاتور/دمدولاتور فرکانس بالا برای راه‌اندازی حسگرهای TQ9xx مانند T902 و TQ912 است. این دستگاه یک میدان الکترومغناطیسی در نوک حسگر ایجاد می‌کند که موجب القای جریان‌های گردابی در هدف فلزی می‌شود. حرکت هدف باعث تغییر این جریان‌های گردابی و تغییر خواص الکتریکی حسگر TQ9xx می‌گردد. IQS900 این تغییرات را به سیگنال خروجی متناسب با فاصله بین حسگر و هدف تبدیل می‌کند.

ویژگی‌های اصلی:
▪ نسخه‌های استاندارد و نسخه‌های Ex
▪قابلیت تشخیص عیب
▪مناسب برای استفاده در محیط‌های بالقوه انفجاری
▪محدوده فرکانسی گسترده: DC تا 20000 هرتز
▪سیگنال خروجی جریان یا ولتاژ
▪کاملاً مطابق با API 670 ویرایش پنجم
▪سیگنال‌های خروجی «خام» و ورودی «تست» برای پشتیبانی از آزمون در محل
▪نصب روی ریل DIN و کانکتورهای ترمینال پیچی قابل جدا شدن

کاربردها:
▪توربین‌های بخار، گاز و هیدرولیکی
▪ژنراتورها
▪توربوکمپرسورها
▪پمپ‌ها

اطلاعات سفارش:
IQS900 204-900-000-011-AX-BXX-CX-HXX-IX
A:محیط
1 استاندارد
5 انفجاری (Ex)
B:حساسیت
محدوده اندازه‌گیری 2 میلی‌متر: 21 8mV/um
22 2.5 uA/um
محدوده اندازه‌گیری 4 میلی‌متر: 4 mV/um
1.25 uA/um
ج: عیب‌یابی
۱ بدون عیب‌یابی
۲ با عیب‌یابی (SIL)
ح: طول کل سیستم
۰۱ ۱ متر
۰۵ ۵ متر
۱۰ ۱۰ متر
ط: نصب
۰ بدون آداپتور ریل DIN
۱ با آداپتور ریل DIN (MA130)

پرسش و پاسخ:
۱. چگونه IQS900 204-900-000-011 را نصب کنیم؟
بدون آداپتور نصب روی ریل DIN، IQS900 را با ۲ پیچ M4 نصب کنید.
با آداپتور نصب روی ریل DIN، از آداپتور نصب روی ریل DIN مدل MA130 برای نصب استفاده می‌شود.
