ماژول پردازنده اصلی Triconex 3009

نام تجاری:
Triconex
مورد شماره.:
3009
سفارش (MOQ):
1 PC
پرداخت:
T/T
مبدا محصول:
USA
بندر حمل و نقل:
Xiamen
زمان بین شروع و اتمام فرآیند تولید：
In stock
وزن：
2.85kg
ضمانتنامه:
1 year

جزئیات محصول

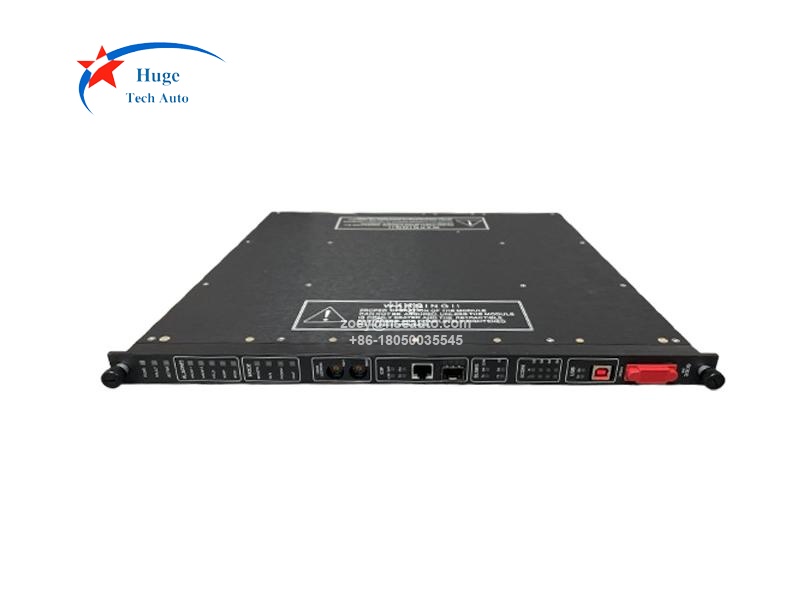

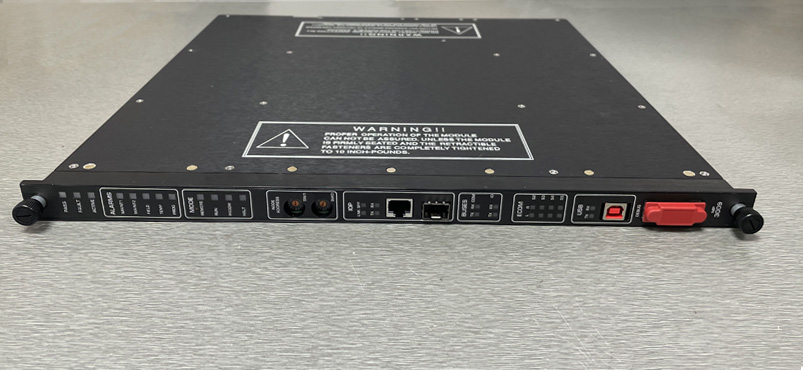

ماژول پردازنده اصلی Triconex 3009
توضیحات:
3009 آخرین ماژول پردازنده اصلی Triconex است. 3009 دارای 256 مگابایت DRAM (بدون پشتیبان باتری) و 2 مگابایت NVRAM (SRAM با پشتیبان باتری) است. 3009 را می توان با سیستم های Tricon v11.x استفاده کرد.
یک شاسی Tricon دارای سه ماژول پردازنده اصلی (MP) است که هر کدام یک کانال (که به عنوان پایه نیز نامیده می شود) کنترلر را ارائه می دهد. هر پردازنده به طور مستقل با زیرسیستم I/O خود ارتباط برقرار می کند و برنامه کنترل را اجرا می کند. سه ماژول MP داده ها و برنامه کنترل را در فواصل زمانی معین مقایسه می کنند. هر پردازنده اصلی به طور مستقل و بدون ساعت مشترک، تنظیم کننده برق یا مدار کار می کند. مشخصات پردازنده برای هر MP در جدول مشخصات ذکر شده است.
یک سیستم گذرگاه اختصاصی با سرعت بالا به نام TriBus این توابع را فراهم می کند: ارتباطات بین پردازنده، رأی اکثریت سخت افزاری تمام داده های ورودی دیجیتال، و مقایسه متغیرهای برنامه کنترل. TriBus از یک کانال ارتباطی کاملاً ایزوله و سریال استفاده می کند که در مدل 3006 و مدل 3007 MP با سرعت 4 مگابیت در ثانیه، در شاسی اصلی مدل 8110 با سرعت 25 مگابیت بر ثانیه با مگاپیکسل مدل 3008 یا مدل 3009 مگابیت در ثانیه کار می کند و زمانی که مدل MP9 در مدل 3000 مگابیت در ثانیه نصب می شود، با سرعت 1000 مگابیت بر ثانیه کار می کند. شاسی اصلی با عملکرد پیشرفته 8120E. یک کنترلر دسترسی مستقیم به حافظه، هماهنگ سازی، انتقال، رأی گیری و تصحیح داده ها را مستقل از برنامه کنترل یا نرم افزار اجرایی مدیریت می کند.
مشخصات:
پردازنده اصلی: QorlQ P1021، پردازنده دو هسته ای، حافظه نهان L1 32 کیلوبایت، حافظه نهان L2 2 مگابایت، 800 مگاهرتز
حافظه: 256 مگابایت DRAM (بدون پشتیبان باتری) 2 مگابایت SRAM (با پشتیبان گیری باتری) 128 مگابایت Flash PROM
تقویم ساعت: زمان و تاریخ
پشتیبان باتری
رانش معمولی: ± 2 ثانیه در روز
حداکثر رانش: ± 2.16 ثانیه در روز
TriBus: DMA 32 بیتی محافظت شده با CRC 32 بیتی، کاملا ایزوله
سرعت: شاسی اصلی مدل 8110: 25 مگابیت بر ثانیه، شاسی اصلی کم تراکم مدل 8100-1: 25 مگابیت در ثانیه، شاسی اصلی با عملکرد پیشرفته مدل 8120E: 1000 مگابیت بر ثانیه

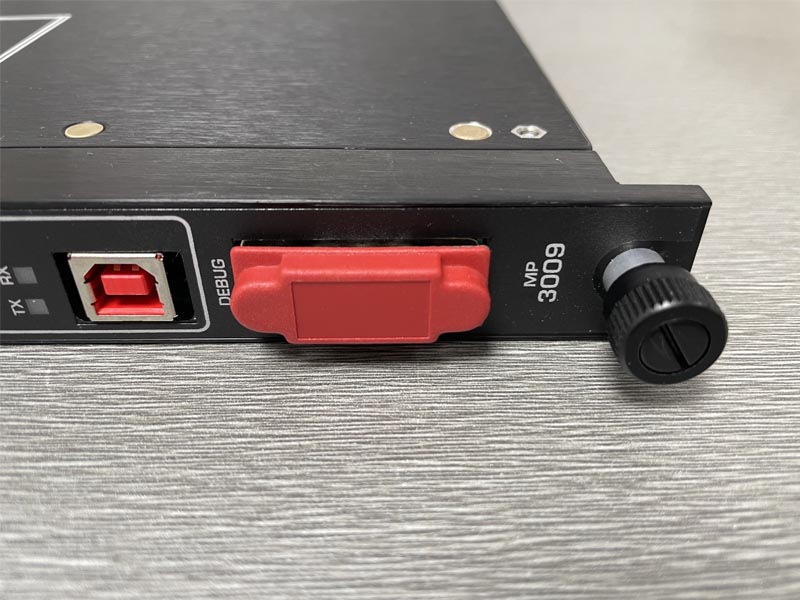

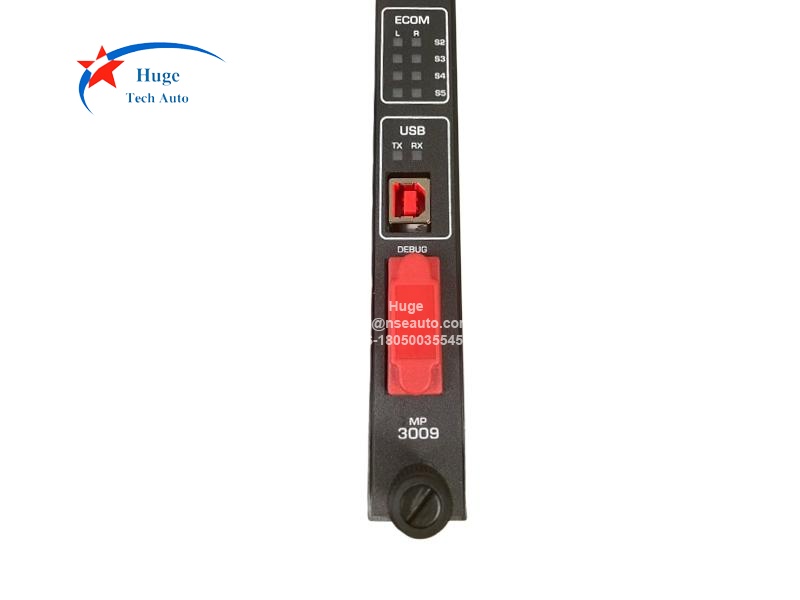

پورت سریال: برای تجزیه و تحلیل تشخیصی دیاگراد
رابط RS-232 ایزوله نوری روی یک کانکتور 9 پین ایزوله 500 VDC
رابط ارتباطی: پروتکل: RS-485
نرخ باود: 2 مگابیت بر ثانیه
رابط ورودی/خروجی:
پروتکل: RS-485
Baud Rate: 375 Kbps
قدرت منطقی: 14 وات

3009 Tricon 3009
