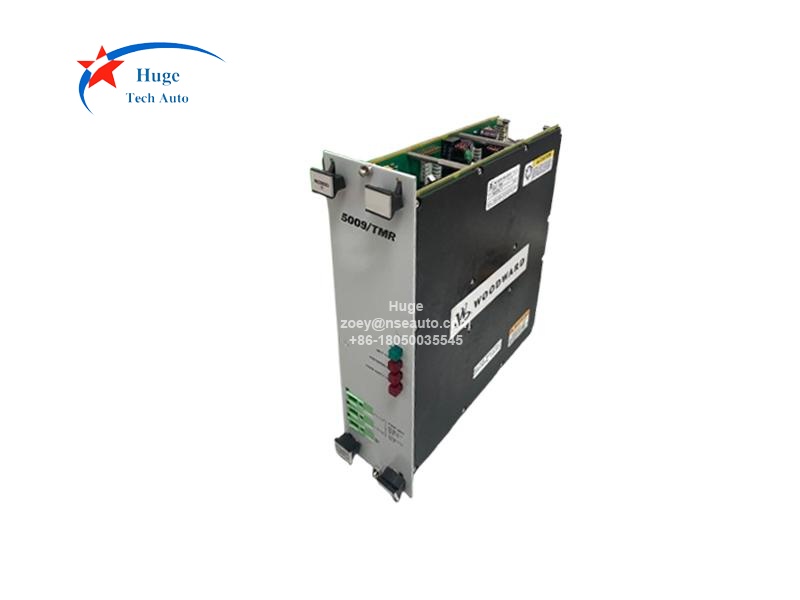

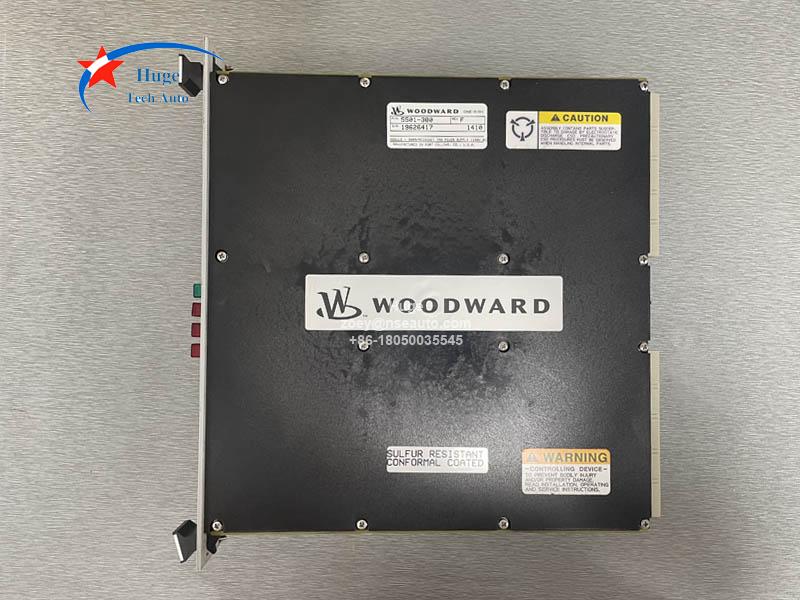

منبع تغذیه Woodward MicroNet TMR 5501-380 ورودی 120 VAC/VDC

نام تجاری:
WOODWARD
مورد شماره.:
5501-380
سفارش (MOQ):
1 PC
پرداخت:
T/T
مبدا محصول:
USA
بندر حمل و نقل:
Xiamen
ضمانتنامه:
1 year

جزئیات محصول

منبع تغذیه Woodward MicroNet TMR 5501-380 ورودی 120 VAC/VDC
شرح:
منبع تغذیه ۵۵۰۱-۳۸۰ به عنوان منبع تغذیه Woodward MicroNet TMR طراحی شده است. ۳ نسخه از منبع تغذیه MicroNet TMR وجود دارد، ولتاژ پایین DC، ۱۲۰ ولت AC/VDC و ۲۲۰ ولت AC/VDC. مدل ۵۵۰۱-۳۸۰ دارای ورودی ۱۲۰ ولت AC/VDC است.

شاسی توسعه MicroNet می‌تواند از یک یا چند منبع تغذیه اضافی استفاده کند. یک مادربرد که در پشت شاسی قرار دارد، به دو منبع تغذیه اجازه می‌دهد تا یک سیستم تغذیه اضافی تشکیل دهند که دو خروجی جداگانه تنظیم‌شده ۲۴ ولت DC، ۱۲ آمپر؛ دو خروجی جداگانه تنظیم‌شده ۵ ولت DC، ۲۰ آمپر؛ و دو خروجی پیش‌شارژ ۵ ولت DC جداگانه تنظیم‌شده برای کنترل فراهم می‌کند. تنظیم خروجی برق، شامل اثرات خط، بار و دما، کمتر از ۵٪+ است.

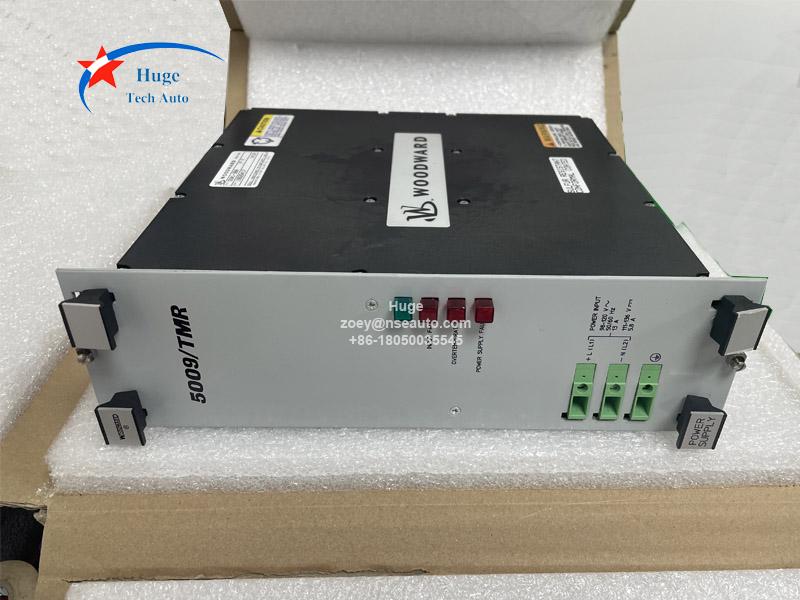

5501-380 دارای چهار LED برای نشان دادن سلامت منبع تغذیه است (خطای ورودی OK، دمای بیش از حد و خطای منبع تغذیه). برای شرح نشانگرهای LED به عیب‌یابی منبع تغذیه MicroNet ExpansionPower (بخش 4.13.1) مراجعه کنید.

اتصالات برق ورودی از طریق ترمینال‌های جلوی منبع تغذیه به منبع تغذیه متصل می‌شوند.

5501-380 فقط می‌تواند در اسلات‌های PA1 (منبع تغذیه شماره 1) و PA2 (منبع تغذیه شماره 2) نصب شود. در صورت عدم نیاز به منابع تغذیه اضافی، صفحات خالی (3799-301) باید در اسلات‌هایی که استفاده نمی‌شوند نصب شوند.

مشخصات:
ای سی
محدوده عملیاتی: ۸۸ تا ۱۳۲ وات (۴۷ تا ۶۳ هرتز)
ولتاژ نامی: ۹۸ تا ۱۲۰ ولت متناوب، مطابق با برچسب منبع تغذیه
حداکثر جریان: ۱۲.۱ آمپر
حداکثر توان: ۱۰۶۲ ولت آمپر
فیوز/بریکِر برق ورودی با تأخیر زمانی ۲۰ آمپر
زمان نگهداری: 1 سیکل @ 120 وات
دی سی
محدوده عملیاتی: ۱۰۰ تا ۱۵۰ ولت دی سی
ولتاژ نامی: ۱۱۱ تا ۱۳۶ ولت مستقیم، مطابق با برچسب منبع تغذیه
حداکثر جریان: ۵.۳ آمپر
حداکثر توان: ۵۳۱ وات
فیوز/بریکِر برق ورودی با ظرفیت نامی: 10 آمپر با تأخیر زمانی
زمان انتظار: ۷ میلی‌ثانیه @ ۱۲۰ ولت DC

5501-380
