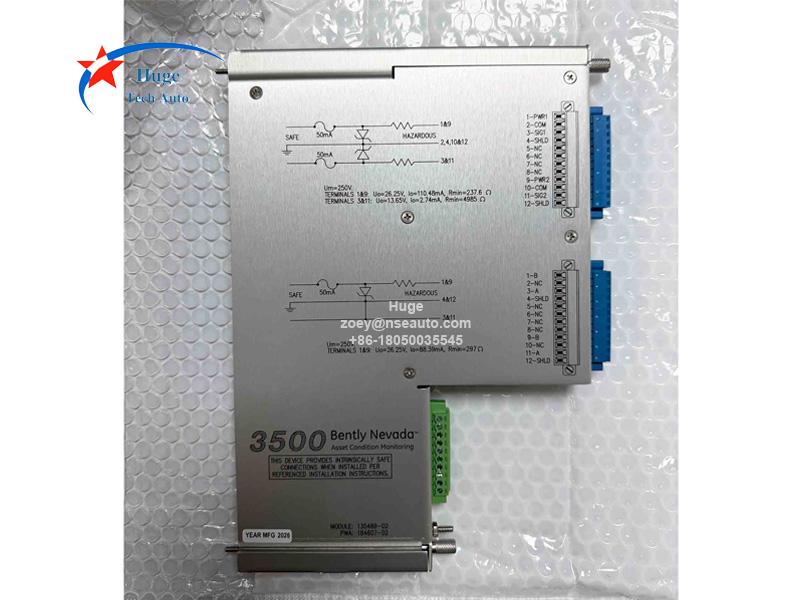

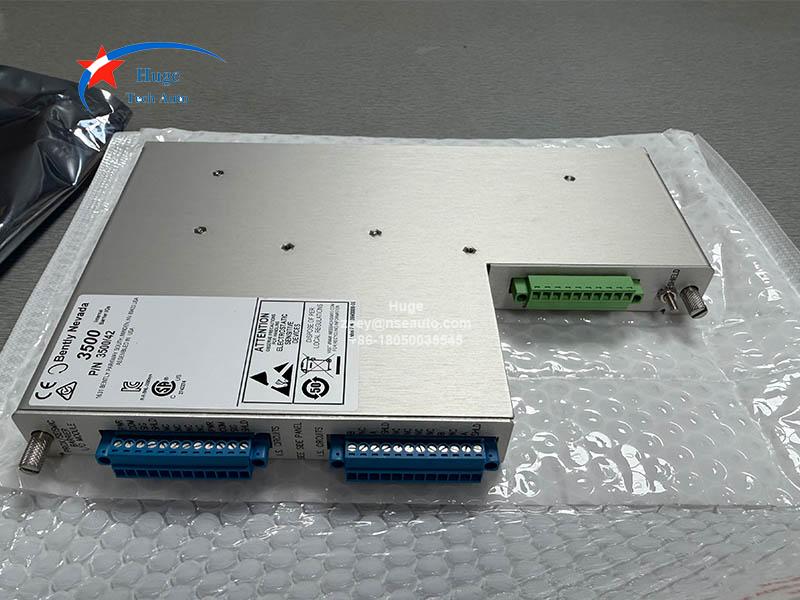

ماژول ورودی/خروجی Bently Nevada 3500/42M-05-00 135489-02 با موانع داخلی، پایانه‌های داخلی
توضیحات:
135489-02 ماژول ورودی/خروجی Bently Nevada 3500/42M-05-00 با موانع داخلی و پایانه‌های داخلی است. 135489-02 هنگام نصب به ۱ شکاف کامل در قسمت پشتی نیاز دارد.

به‌عنوان یک ماژول ورودی/خروجی با موانع داخلی و پایانه داخلی، 135489-02 نیاز دارد که هر مبدل به‌صورت جداگانه به ماژول BarrierI/O متصل شود. این ماژول چهار کانال پردازش سیگنال ذاتاً ایمن را برای مبدل‌های Proximitor و/یا لرزه‌ای فراهم می‌کند و دارای دو ماژول مانع زنر نصب‌شده داخلی است؛ یکی برای هر جفت کانال مبدل. سه نوع ماژول ورودی/خروجی با مانع داخلی وجود دارد؛ نوع اول چهار کانال فقط برای مبدل‌های Proximitor فراهم می‌کند، نوع دوم دو کانال برای مبدل‌های Proximitor و دو کانال برای مبدل‌های لرزه‌ای فراهم می‌کند، و نوع سوم چهار کانال فقط برای مبدل‌های لرزه‌ای فراهم می‌کند. ماژول اتصال زمین A3500 برای سیستم‌هایی که از ماژول‌های ورودی/خروجی با مانع داخلی استفاده می‌کنند، لازم است تا یک اتصال زمین ذاتاً ایمن برای کاربردهای ذاتاً ایمن فراهم شود. برای الزامات سیستم هنگام استفاده از ماژول‌های ورودی/خروجی با مانع داخلی، به راهنمای نصب و نگهداری رک مراجعه کنید.

ماژول ورودی/خروجی Proximitor®/لرزه‌ای سیگنال‌ها را از مبدل‌ها دریافت کرده و آن‌ها را به مانیتور Proximitor/لرزه‌ای هدایت می‌کند. ماژول ورودی/خروجی توان موردنیاز مبدل‌ها را تأمین می‌کند. این ماژول همچنین برای هر کانال ورودی مبدل، خروجی ضبط‌کننده ۴ تا ۲۰ میلی‌آمپر فراهم می‌کند. فقط یک ماژول ورودی/خروجی می‌تواند در هر زمان نصب شود و باید پشت مانیتور (در رک نصب‌شونده در قفسه یا رک نصب‌شونده روی پنل) یا بالای مانیتور (در رک دیواره‌ای) نصب شود.

مانیتور Proximitor®/لرزه‌ای 3500/42 یک مانیتور چهار کاناله است که ورودی را از مبدل‌های Proximitor و لرزه‌ای دریافت می‌کند و از این ورودی برای فعال‌سازی هشدارها استفاده می‌کند. مانیتور را می‌توان با استفاده از نرم‌افزار پیکربندی رک 3500 برنامه‌ریزی کرد تا هر یک از عملکردهای زیر را انجام دهد: ارتعاش شعاعی، موقعیت رانش، خروج از مرکز، انبساط تفاضلی، شتاب و سرعت.

هدف اصلی مانیتور 3500/42 ارائه ۱) حفاظت از ماشین‌آلات با مقایسه پیوسته ارتعاش فعلی ماشین با نقاط تنظیم هشدار پیکربندی‌شده برای فعال‌سازی هشدارها و ۲) اطلاعات ضروری ارتعاش ماشین برای اپراتور و کارکنان نگهداری است. نقاط تنظیم هشدار با استفاده از نرم‌افزار پیکربندی رک 3500 پیکربندی می‌شوند. نقاط تنظیم هشدار را می‌توان برای هر مقدار تناسبی فعال پیکربندی کرد و نقاط تنظیم خطر را می‌توان برای دو مورد از مقادیر تناسبی فعال پیکربندی کرد.

اطلاعات سفارش:
3500/42M - AA - BB
