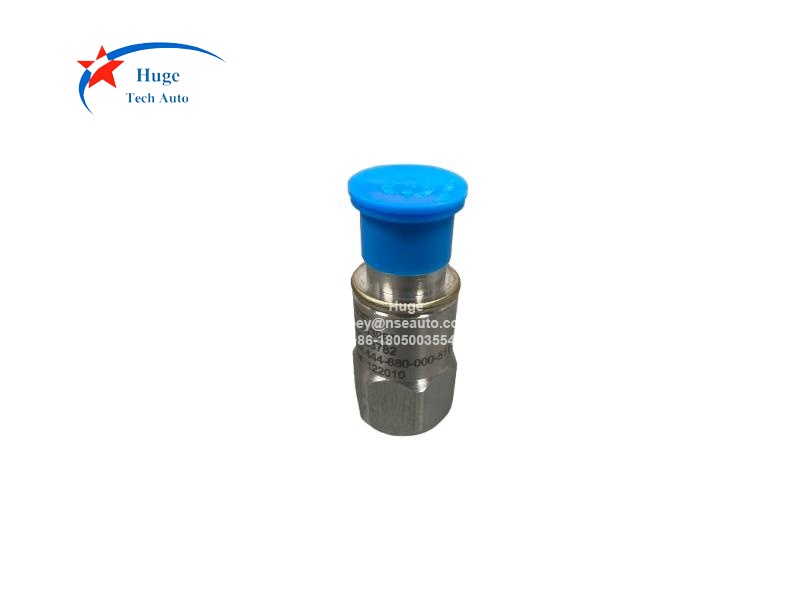

شتاب‌سنج پیزوالکتریک با قطعات الکترونیکی یکپارچه CE680 M511 444-680-000-511
شرح:
CE 680 M511 یک سنسور ارتعاش همه منظوره است که برای استفاده در محیط‌های سخت ماشین‌آلات صنعتی طراحی شده است. این سنسور از تکنیک استاندارد انتقال ولتاژ دو سیمه با منبع تغذیه جریان ثابت استفاده می‌کند. سیگنال خروجی دارای حساسیت ... ۱۰۰ میلی‌ولت بر گرم.
به لطف زمین ایزوله و شیلد داخلی شتاب‌سنج، هیچ حلقه زمین یا ولتاژ فریمی برای ایجاد اختلال در اندازه‌گیری وجود ندارد.
CE 680 M511 سطح نویز بسیار پایینی دارد و پایداری ولتاژ بایاس استثنایی در دماهای بالا از خود نشان می‌دهد.
سری CE680 می‌تواند با مانیتور ارتعاش Vibrosmart VMU100 سازگار باشد. این دستگاه می‌تواند با کابل EC319(922-318-000-xxx) یا EC319(922-319-000-xxx) متصل شود.

امروزه، CE680 با CE620 جایگزین شده است و شماره قطعات آسیب‌دیده عبارتند از:
• 444-680-000-511 با 444-620-000-011-A1-B100 جایگزین شده است
• 444-680-000-611 با 444-620-000-011-A1-B100 جایگزین شده است

مشخصات:
حساسیت (در دمای ۲۵ درجه سانتیگراد): ۱۰۰ میلی ولت بر گرم ± ۵٪
محدوده دینامیکی: ۸۰ گرم
حساسیت عرضی (حداکثر): ۵٪ از حساسیت محوری
خطی بودن: ۱٪ تا مقیاس کامل
پاسخ فرکانسی (اسمی)
• ۳ هرتز - ۵ کیلوهرتز: ±۵٪
• ۱ هرتز - ۹ کیلوهرتز: ±۱۰٪
• 0.5 هرتز - 14 کیلوهرتز: -3 دسی‌بل
فرکانس رزونانس: 30 کیلوهرتز
پاسخ دما:
• انحرافات معمول
-55 درجه سانتیگراد تا +120 درجه سانتیگراد: ±5%
-55 درجه سانتیگراد: -5٪
۱۲۰ درجه سانتیگراد: +۳٪

اطلاعات سفارش:
شتاب‌سنج پیزوالکتریک

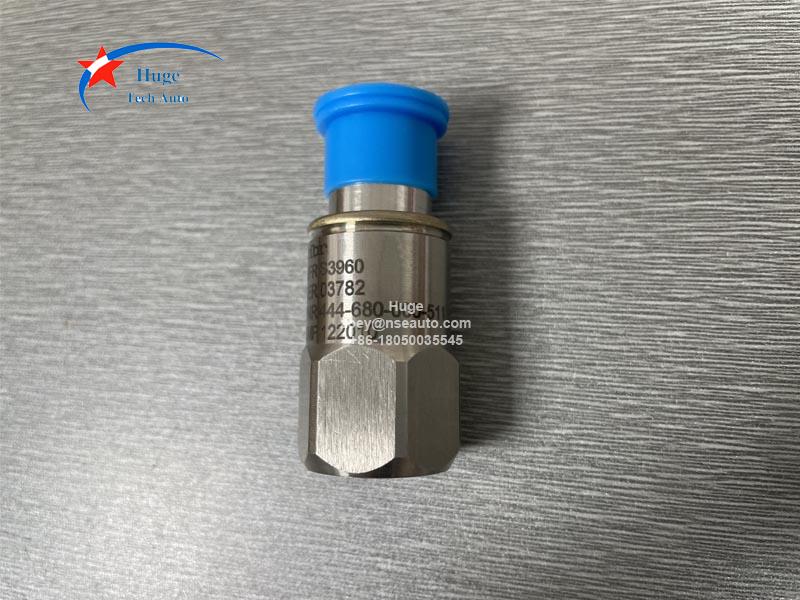

CE 680 M511 444-680-000-511

پرسش و پاسخ:
۱. جریان ورودی و ولتاژ تغذیه چقدر است؟
جریان ورودی: ۲ تا ۱۰ میلی‌آمپر
ولتاژ تغذیه برای منبع جریان: ۱۸ تا ۳۰ ولت DC

۲. ویژگی‌های CE680 چیست؟
• طراحی شده برای کاربردهای صنعتی با دمای متوسط (-50°C تا +120°C)
• پاسخ فرکانسی: ۱ هرتز تا ۹ کیلوهرتز: ±۱۰٪، ۰.۵ هرتز تا ۱۴ کیلوهرتز: -۳ دسی‌بل
• عملکرد در حالت برشی، بنابراین به دلیل گذراهای حرارتی، خروجی وجود ندارد
• کاملاً آب‌بندی شده برای محیط‌های خشن
• محفظه عایق‌بندی شده، دارای محافظ داخلی
• محافظت در برابر ESD
