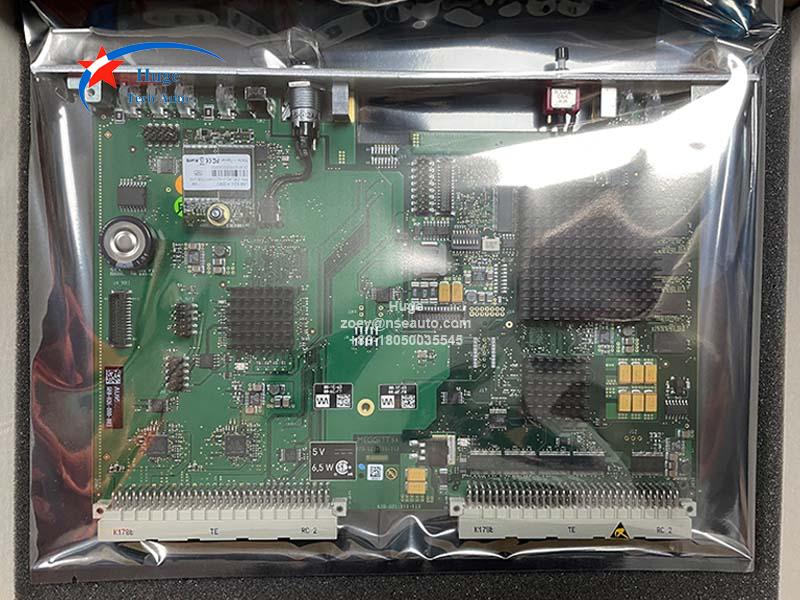

CPUR2 600-026-000-005 رابط کنترل‌کننده رک و ارتباطات
شرح:
CPUR2 600-026-000-005 به عنوان کنترل‌کننده رک و رابط ارتباطی طراحی شده است. 3 نوع وجود دارد: CPUM، CPUR و CPUR2. با نسخه اصلی CPUM و CPUR2 که پردازش ریاضی داده‌های فیلدباس و پشتیبانی از Modbus TCP و PROFIBUS DP را ارائه می‌دهند، مقایسه کنید.

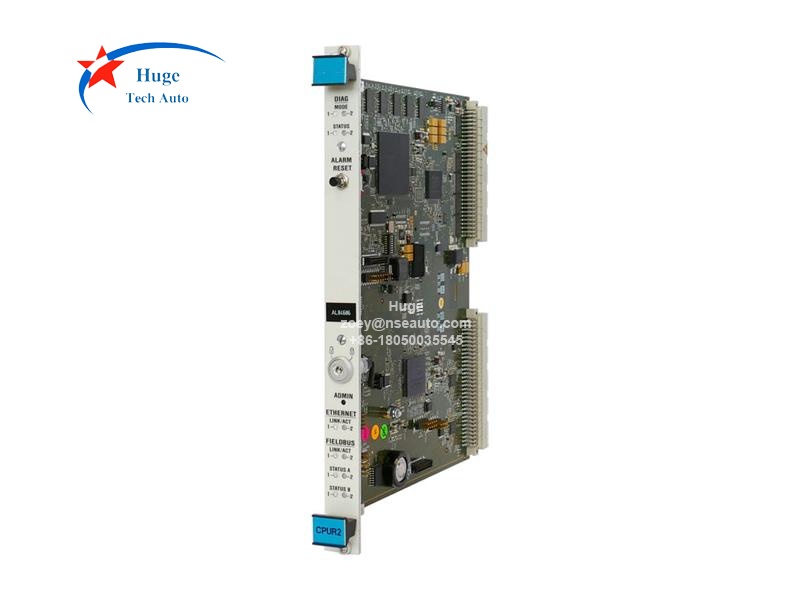

CPUR2 600-026-000-005 یک کارت تک عرضی است که با راک ABE040 و ABE042 سازگار است. هنگام نصب، CPUR2 600-026-000-005 در جلوی رک قرار دارد، که مستقیماً پشت آن IOCR2 است که در پشت رک نصب شده است.

در پنل جلویی:
در پنل جلویی، چراغ‌های LED وضعیت وجود دارد که وضعیت کارت را نشان می‌دهند. روشن بودن چراغ قرمز، نشان می‌دهد که یک یا چند منبع تغذیه کارت کار نمی‌کنند. گزینه تنظیم مجدد هشدار (ALARM RESET) نیز در پنل جلویی قرار دارد که می‌تواند برای پاک کردن هشدارها استفاده شود.
توسط تمام کارت‌های حفاظتی (MPC4) در رک قفل شده است.

عملکرد:
کارت CPUR2 پیکربندی جفت کارت‌های مانیتورینگ مانند MPC4/IOC4T و XMx16/XIO16T را مدیریت می‌کند که امکان ... تعویض کارت‌ها در حین کار (hot-swapping) با پیکربندی خودکار. جفت کارت CPUR2/IOCR2 همچنین امکان عملکرد جفت کارت‌های XMx16/XIO16T را بدون سرور فراهم می‌کند.

CPUR2/IOCR2 به عنوان یک رابط ارتباطی فیلدباس، از طریق باس VME با کارت‌های MPC4 و از طریق یک لینک اترنت سیستم با جفت کارت‌های Mx16/XIO16T ارتباط برقرار می‌کند تا داده‌های اندازه‌گیری را دریافت کرده و سپس این اطلاعات را با سیستم‌های شخص ثالث مانند DCS یا PLC به اشتراک بگذارد.

داده‌های به اشتراک گذاشته شده از طریق فیلدباس می‌توانند داده‌های اندازه‌گیری «خام» به‌دست‌آمده از کارت‌های MPC4 و XMx16 و داده‌های وضعیت (سلامت) به‌دست‌آمده از خود کارت CPUR2 باشند، یا داده‌ها می‌توانند در صورت نیاز بیشتر پردازش شوند. به عنوان مثال، پردازش پشتیبانی‌شده شامل توابع ریاضی پایه مانند عملیات حسابی و منطقی و بسیاری از توابع پشتیبانی دیگر است.

ویژگی‌ها:
▪ پشتیبانی از Modbus TCP و PROFIBUS DP
▪ مدیریت پیکربندی «یک‌باره» کارت‌های حفاظتی با استفاده از اتصال اترنت به رایانه‌ای که نرم‌افزار مناسب را اجرا می‌کند
▪ پردازش ریاضی داده‌هایی که قرار است از طریق فیلدباس به اشتراک گذاشته شوند و اطلاعات وضعیت جفت کارت (سلامت) از طریق فیلدباس
▪ تنظیم مجدد آلارم مشترک (AR) برای کارت‌های حفاظتی و امنیت رک VM600 MPS (CPUR2) با کلید قابل جابجایی
▪ دو رله خروجی برای اعلام وضعیت سیستم و آلارم‌ها

کاربردها:
▪ برنامه‌های یکپارچه حفاظت از ماشین‌آلات (MPS)، پایش وضعیت (CMS) و پایش احتراق
▪ کاربردهای ساده‌شده‌ی سیستم مانیتورینگ مستقل
▪ نظارت بر نگهداری سیستم و برنامه‌های ارتقاء در حین جابجایی (hot-swapping)
▪ اتصال داده فیلدباس با سیستم‌های کنترل صنعتی شخص ثالث

پرسش و پاسخ:
۱. دمای کاری CPUR2 600-026-000-005 چقدر است؟
دمای عملیاتی 0 تا 65 درجه سانتیگراد است.
۲. هنگام نصب CPUR2 به چه نکاتی باید توجه داشت؟
CPUR2 باید همراه با یک کارت ورودی/خروجی IOCR2 مرتبط به عنوان یک جفت کارت CPUR2/IOCR2 استفاده شود.
