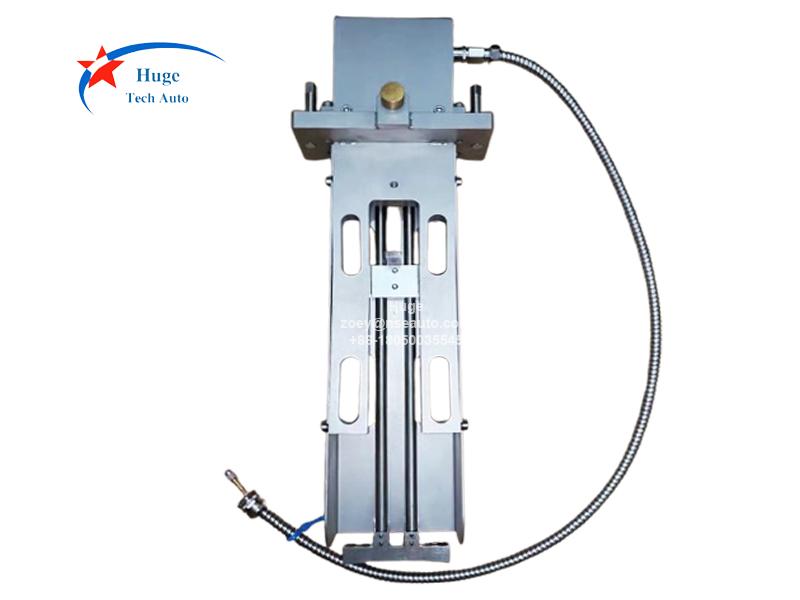

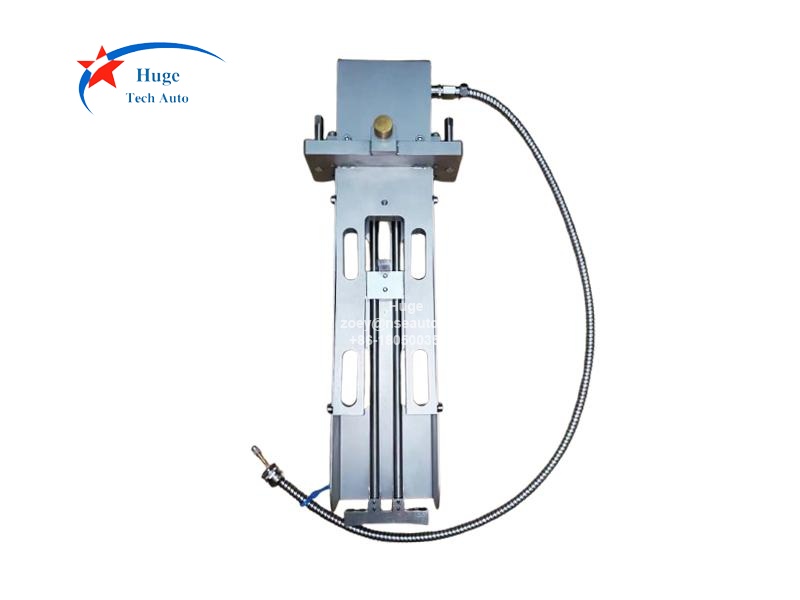

پروب پاندولی DP243
توضیحات:
DP243 به‌عنوان یک پروب پاندولی در سیستم اندازه‌گیری نوع پاندولی که بر اساس اصل اندازه‌گیری مجاورت است طراحی شده است. این تجهیز که به مبدل جابه‌جایی سری TQ 402 در سر پاندول مجهز شده است، جابه‌جایی نسبی یک هدف را که به‌صورت مکانیکی به بازوی پاندول متصل است تشخیص می‌دهد. پاندول‌هایی با تجهیزات اندازه‌گیری افزونه نیز موجود هستند.

ویژگی‌ها:
▪ اندازه‌گیری بدون تماس
▪ ساخته‌شده بر پایه اصل اندازه‌گیری جریان گردابی با حسگرهای یکپارچه TQ 402
▪ ایده‌آل برای مکان‌هایی که برای حسگر جریان گردابی مستقیم مناسب نیستند
▪ محدوده دما: تا +200 °C
▪ محدوده اندازه‌گیری گسترده
▪ عملکرد پایدار در محیط‌های نامساعد

مشخصات فنی:

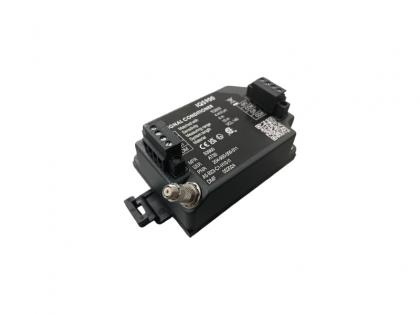

نیازمندی‌های ورودی مبدل: منبع توان HF توسط شرطی‌کننده نوع IQS 450
نصب: زاویه عمودی ± 30°، سر در وضعیت رو به بالا
دما: تا +200°C
فاصله هوایی بین پایه و طوقه شفت: 1,0…1,5mm، حداکثر 1.5 mm (S)
عرض اسمی طوقه: 7 mm (CO)
جنس: فولاد ضدزنگ
کابل یکپارچه: کابل کواکسیال FEP با قطر 3.6 mm بدون حفاظت

اطلاعات سفارش:
VMD-DP243-A-B-C-D-E-F-G-H-I
محدوده اندازه‌گیری ( A )
قطر طوقه شفت ( B ) mm
طول ( C ) = X3
طول کابل ( D )
کابل افزایشی ( E )
کابل حفاظتی ( F )
طول سیستم ( G )
جهت ( H )
پروب ( I )
