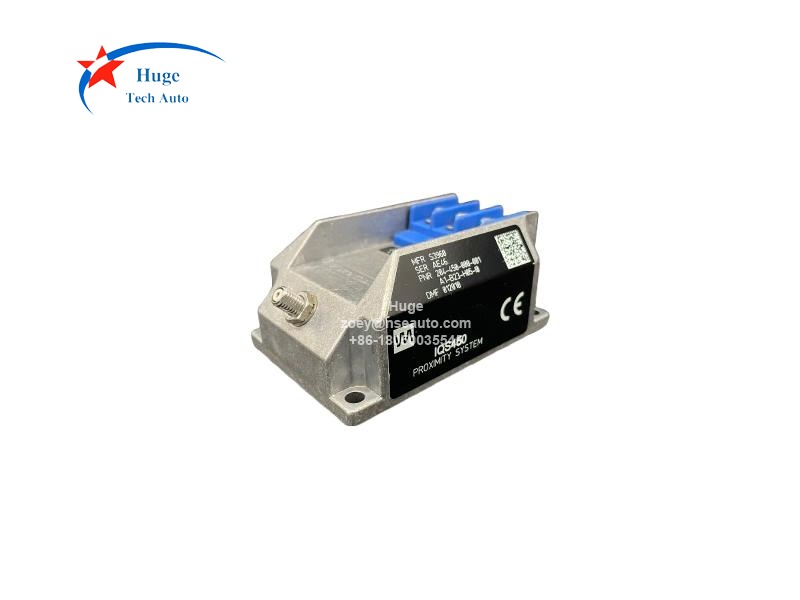

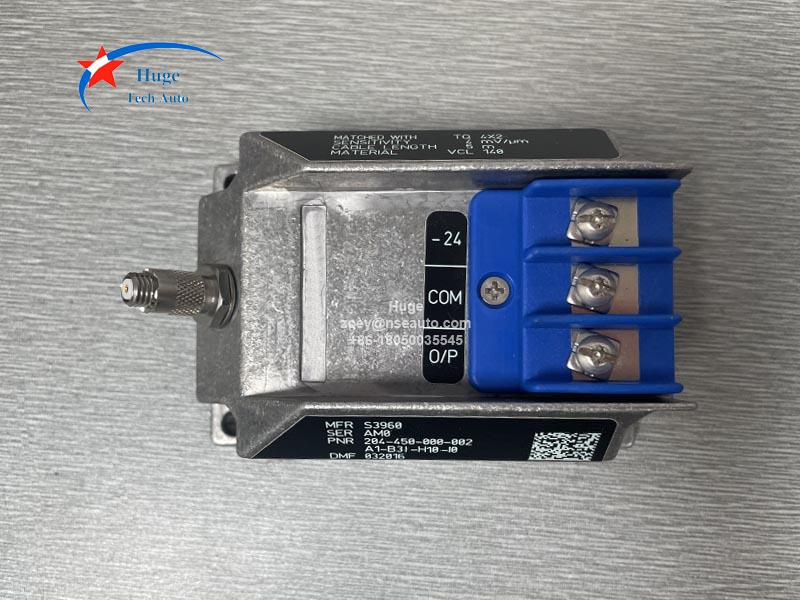

IQS450 204-450-000-002 A1-B31-H10-I0 سیگنال کاندیشنر سیستم اندازه‌گیری مجاورتی
شرح:
IQS450 204-450-000-002 برای برآورده کردن الزامات اندازه‌گیری ارتعاش نسبی و موقعیت محوری شفت‌های چرخان ماشین‌آلات، که مبتنی بر فناوری جریان گردابی است، طراحی شده است. IQS450 از آلومینیوم قالب‌گیری تزریقی ساخته شده است. مدار کاندیشنر در آن تعبیه شده است. با مبدل مجاورتی TQ402، TQ402 و TQ403 سازگار است. IQS450 از طول سیستم از 5 متر تا 10 متر پشتیبانی می‌کند. این دستگاه به همراه مبدل مجاورتی TQ403 و کابل رابط EA403، سیستم اندازه‌گیری مجاورتی را تشکیل می‌دهند. IQS450 که توسط استانداردهای حفاظتی EX مانند EC، IECEx، cCSAus، KGS و موارد دیگر تأیید شده است، می‌تواند در مکان‌های پرخطر کار کند.

اصول عملکرد سیستم اندازه‌گیری مجاورتی:
نوک مبدل مجاورتی حاوی یک سیم‌پیچ است که بخشی از یک مدار نوسانی را تشکیل می‌دهد. هنگامی که این سیم‌پیچ توسط یک سیگنال فرکانس بالا که توسط دستگاه تنظیم سیگنال IQS 45x ارائه می‌شود، تحریک می‌شود، یک میدان مغناطیسی توسط سیم‌پیچ منتشر می‌شود. اگر یک ماده رسانای الکتریکی به داخل این میدان منتقل شود، ویژگی‌های مدار مغناطیسی تغییر می‌کند. این امر باعث می‌شود دامنه سیگنال فرکانس بالای موجود در سیم‌پیچ تغییر کند. دامنه متناسب با فاصله بین نوک مبدل و هدف است.

IQS450 204-450-000-002 A1-B31-H10-I0 نسخه استاندارد، محدوده اندازه‌گیری ۱۲ میلی‌متر با حساسیت ۱.۳۳ میلی‌ولت بر میکرومتر، پشتیبانی از طول سیستم ۱۰ متر، فقط ماژول است.

ویژگی‌های کلیدی IQS450 204-450-000-002 A1-B31-H10-I0:
▪ با مبدل‌های مجاورتی TQ403 کار می‌کند
▪ پشتیبانی از خروجی ولتاژ (سه سیمه) و جریان (دو سیمه) با حفاظت اتصال کوتاه
▪ پاسخ فرکانسی وسیع: DC تا ۲۰ کیلوهرتز (−۳ دسی‌بل)
▪ نگهداری آسان
▪ می‌تواند در مکان‌های خطرناک/انفجاری کار کند
▪ دمای کارکرد: ۳۵- درجه سانتیگراد تا ۸۵+ درجه سانتیگراد، درجه حفاظت IP40

شماره سفارش:
۲۰۴-۴۵۰-۰۰۰-۰۰۲-AX-BXX-HXX-IX
الف) محیط زیست
۱ استاندارد
۲ انفجار اگزی
۳ ماده منفجره Ex nA
ب: حساسیت
۳۱ ۱.۳۳ میلی‌ولت/میکرومتر
۳۲ ۰.۴۱۷ میکروآمپر بر میکرومتر
H: طول کل سیستم
۰۵ ۵ متر
۱۰ ۱۰ متر
من: نصب
0 فقط تنظیم‌کننده سیگنال
۱ عدد تنظیم‌کننده سیگنال که روی آداپتور نصب MA130 مونتاژ شده است
