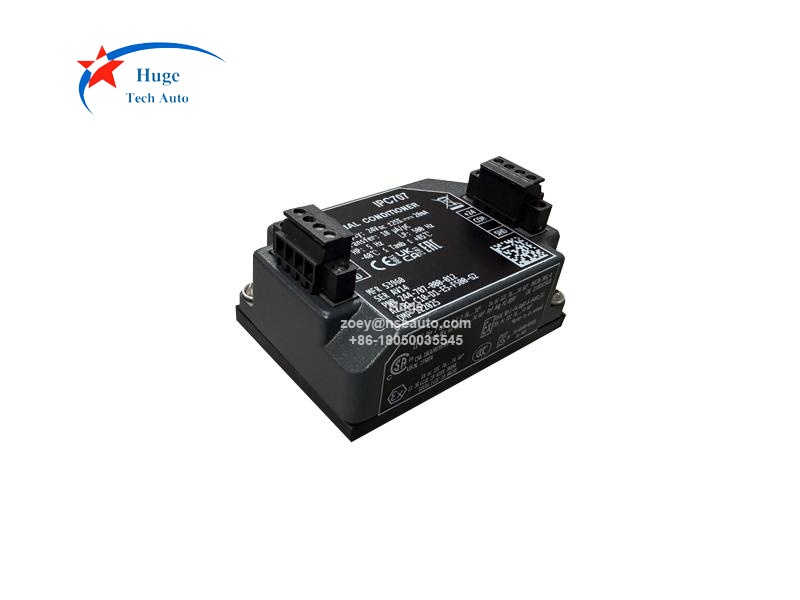

۲۴۴-۷۰۷-۰۰۰-۰۱۲ A2-B1-C10-D1-E5-F500-G2 کولر گازی تک فاز با آداپتور ریلی DIN
شرح:
IPC707 244-707-000-012 به عنوان یک اصلاحکننده سیگنال در زنجیرههای اندازهگیری ارتعاش یا زنجیرههای اندازهگیری فشار طراحی شده است. IPC707 سیگنال مبتنی بر بار را از سنسور فشار پیزوالکتریک CPxxx به یک سیگنال خروجی جریان یا ولتاژ مناسب برای انتقال به سیستمهای نظارت و/یا حفاظت خارجی تبدیل میکند. از طرف دیگر، اصلاحکننده سیگنال IPC707 از توابع تشخیصی (یعنی مدار دستگاه تست داخلی (BITE)) نیز پشتیبانی میکند تا مشکلات موجود در زنجیره اندازهگیری متشکل از سنسور، کابل و اصلاحکننده سیگنال IPC707 را نشان دهد.
کارکردهای اصلی:
بسته سیگنال خروجی IPC707 شامل یک جزء اندازهگیری دینامیکی (AC) و یک جزء تشخیصی شبه استاتیک (DC) است. برای عملکردهای تشخیصی اختیاری، مقدار اسمی جزء تشخیصی نشان دهنده عملکرد عادی است؛ مقادیر دیگر نشان دهنده مشکلات مربوط به سنسور و/یا کابل، تنظیم کننده سیگنال، منبع تغذیه تنظیم کننده سیگنال یا سایر مشکلات هستند. سیستمهای حفاظت مکانیکی خارجی و/یا نظارت بر وضعیت متصل به IPC707 میتوانند مقدار اسمی جزء تشخیصی سیگنال خروجی IPC707 (DC) را کنترل کرده و آلارمهایی را برای نشان دادن مشکلات (عملکرد غیرعادی) ارائه دهند.
سیمکشی و عملکرد سیستم:
پوشش فلزی (رسانا) IPC707 به ترمینالهای "COM" و "SHD" آن متصل است. بنابراین، IPC707 را میتوان با یا بدون اتصال الکتریکی مستقیم بین IPC707 و زمین (GND) نصب و راهاندازی کرد.
زنجیره اندازهگیری فشار مبتنی بر CPxxx با استفاده از اصلاحکننده سیگنال IPC707، با سیگنال خروجی مدوله شده با جریان، کابل انتقال دو سیمه و ایزولاسیون الکتریکی GSI127، میتواند سیگنالهای با کیفیت بالاتر را در فواصل طولانیتر نسبت به هر راهحل دیگری منتقل کند و بنابراین اکیداً توصیه میشود.
ویژگیها:
▪ آمادهسازی سیگنال برای شتابسنجهای CA و حسگرهای فشار دینامیکی CP.
▪ اندازهگیری ارتعاش یا فشار دینامیکی برای حفاظت از ماشینآلات و/یا پایش وضعیت پیشرفته.
▪ محدوده فرکانسی بسیار وسیع (۰.۵ تا ۲۰۰۰۰ هرتز)، با فیلترهای بالاگذر و پایینگذر قابل تنظیم، مستقل از تابع انتقال.
▪ تابع تبدیل قابل تنظیم (حساسیت و واحدها)، به همراه انتگرالگیر اختیاری برای ارائه خروجی سرعت.
▪ خروجی جریانی برای انتقال سیگنال در فواصل طولانی یا خروجی ولتاژی برای انتقال سیگنال در فواصل متوسط.
▪ دارای گواهینامه برای استفاده در اتمسفرهای بالقوه انفجاری (مناطق خطرناک).
▪ مناسب برای استفاده در زمینههای ایمنی عملکردی: SIL 2 مطابق با IEC 61508 و Cat 1 PL c مطابق با ISO 13849.
اطلاعات سفارش:

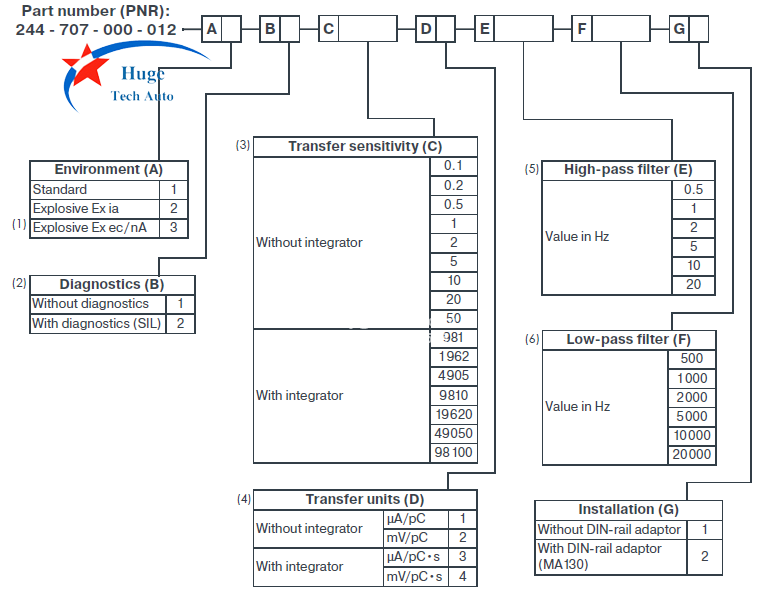

۲۴۴-۷۰۷-۰۰۰-۰۱۲-Ax-Bx-Cxxxxx-Dx-Exx-Fxxxxx-Gx
الف) محیط زیست
ب: تشخیص
ج: حساسیت انتقال
د: واحدهای انتقال
E: فیلتر بالاگذر
F: فیلتر پایین گذر
ز: نصب
پرسش و پاسخ:
۱. آیا IPC707 244-707-000-012 A2-B1-C10-D1-E5-F500-G2 مجهز به توابع تشخیصی است؟
بله، همینطور است. شماره سفارش B نشان دهنده عملکردهای تشخیصی است. B1 به معنی بدون تشخیص و B2 به معنی با تشخیص (SIL) است. اصلاح کننده سیگنال IPC707 با عملکردهای تشخیصی برای کاربردهای مرتبط با ایمنی را میتوان با کد سفارش B2 و علامت SIL شناسایی کرد.
۲. چگونه میتوان مبدل سیگنال IPC704 را با IPC707 جایگزین کرد؟
(1) مطمئن شوید که برق دستگاه قطع است.
(2) تنظیمکننده سیگنال IPC704 را بردارید.
(3) محفظه صنعتی موجود را دوباره استفاده کنید یا یک محفظه جدید نصب کنید.
(4) IPC707 را داخل محفظه صنعتی نصب کنید.
(5) در صورت نیاز، طول کابلهای حسگر و کابلهای انتقال را تنظیم کنید.
(6) اتصالات کابل روی محفظه صنعتی ABA17x را شل کنید و کابلها را از آن عبور دهید.
(7) تقریباً 5 میلیمتر از عایق انتهای هر سیم را لخت کنید.
(8) سیستم نظارت خارجی را پیکربندی کنید.
موارد مرتبط:
IPC707 244-707-000-012 A3-B1-C1-D1-E2-F20000-G2
IPC707 244-707-000-012 A3-B1-C25-D1-E2-F20000-G2
IPC707 244-707-000-012 A3-B1-C9810-D3-E2-F10000-G2
IPC707 244-707-000-012 A3-B1-C5.93-D1-E5-F20000-G2
IPC707 244-707-000-012 A3-B1-C5.93-D1-E5-F20000-G2
IPC707 244-707-000-01X-A2-B1-C43.1-D1-E10-F10000-G1
