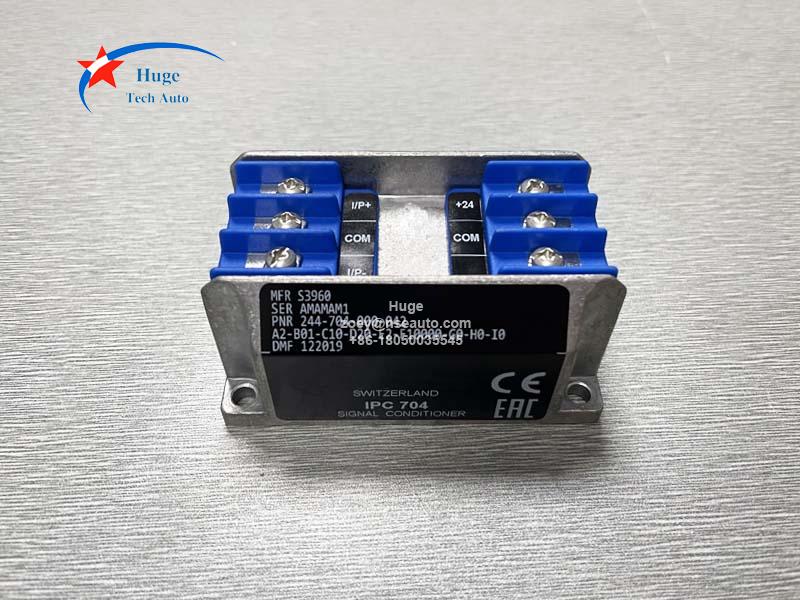

IPC704 244-704-000-042 A2-B01-C10-D20-E2-F10000-G0-H0-I0 تنظیم‌کننده سیگنال
شرح:
IPC704 به عنوان یک مبدل سیگنال طراحی شده است که می‌تواند سیگنال بار خروجی توسط مبدل پیزوالکتریک را دریافت کرده و آن را به یک سیگنال جریان یا ولتاژ استاندارد تبدیل کند.

اجزای مدار الکترونیکی اصلاح‌کننده سیگنال IPC 704 کاملاً یکپارچه و در یک محفظه آلومینیومی قالب‌گیری شده قرار گرفته‌اند. این اصلاح‌کننده سیگنال مجهز به فیلترهای بالاگذر و پایین‌گذر با قابلیت تنظیم انعطاف‌پذیر است و یک انتگرال‌گیر اضافی به عنوان گزینه‌ای برای فعال کردن خروجی سیگنال سرعت در دسترس است. در همین حال، فیلترهای RFI داخلی می‌توانند از پورت‌های ورودی و خروجی محافظت کنند و به طور موثر در برابر تداخل فرکانس رادیویی و سایر اختلالات الکترومغناطیسی محافظت کنند.

IPC704 244-704-000-042 برای سنسورهایی است که از مواد پیزوالکتریک استاندارد استفاده می‌کنند. کد سفارش A2-B01-C10-D20-E2-F10000-G0-H0-I0 نشان دهنده نسخه Explosive Exi، ورودی واحد انتقال pC/g، خروجی μA/g، حساسیت ورودی 10 pC/g، حساسیت ورودی 20mA پیک/خروجی، فیلتر بالاگذر 2 هرتز، فیلتر پایین گذر 10000 هرتز، نصب فقط به صورت اصلاح کننده سیگنال، اتصال کابل ورودی و کابل خروجی بدون سوراخ است.

این سیستم مجهز به تنظیم‌کننده سیگنال IPC704 و سری CPxxx برای تشکیل یک زنجیره اندازه‌گیری فشار، همراه با خروجی مدوله‌شده با جریان، کابل انتقال دو سیمه و ایزولاتور الکتریکی GSI127 است که امکان انتقال سیگنال پایدار و با دقت بالا را در فواصل طولانی فراهم می‌کند.

موارد کاربرد:
۱. پایش ارتعاش برای توربین‌های گازی/بخار
همراه با شتاب‌سنج‌های پیزوالکتریک CAxxx برای جمع‌آوری سیگنال‌های ارتعاش، شتاب و سرعت از یاتاقان‌های توربین، برای حفاظت از تجهیزات و تشخیص خطا استفاده می‌شود.
۲. مانیتورینگ ارتعاش ضد انفجار برای کمپرسورها و پمپ‌ها
قابل استفاده در مناطق خطرناک Zone 1/2 در صنایع پتروشیمی و نفت و گاز برای پایش ارتعاش طولانی مدت کمپرسورها و پمپ‌های رفت و برگشتی و گریز از مرکز، دارای گواهینامه‌های ATEX/IECEx/NEPSI.
۳. اندازه‌گیری ضربان فشار دینامیکی
با سنسورهای CP10x/CP2xx برای نظارت بر نوسانات فشار خط لوله، فشار احتراق و نوسانات سیال و انتقال سیگنال‌های جریان/ولتاژ استاندارد به سیستم‌های DCS/PLC استفاده می‌شود.
۴. انتقال سیگنال ارتعاش از راه دور برای ژنراتورهای برق
با خروجی جریان دو سیمه و ایزولاسیون GSI127، انتقال سیگنال با دقت بالا تا 1 کیلومتر را امکان‌پذیر می‌کند که برای نقاط اندازه‌گیری توزیع‌شده ایده‌آل است.
۵. پایش وضعیت فن‌ها و گیربکس‌های صنعتی
با طیف فرکانسی وسیع (0.5 هرتز تا 20 کیلوهرتز) و فیلترهای قابل تنظیم، از نظارت آنلاین و هشدار اولیه برای فن‌ها، گیربکس‌ها و سایر ماشین‌آلات دوار پشتیبانی می‌کند.
۶. اندازه‌گیری سلول تست موتور هوایی
برای آزمایش ارتعاش و فشار دینامیکی در سکوهای آزمایش موتور هواپیما، با خاصیت ضد تداخل قوی و مقاومت در برابر دمای بالا برای محیط‌های آزمایش خشن، مورد استفاده قرار می‌گیرد.

اطلاعات سفارش:
IPC704 244-704-000-042 AX-BX-CX-DX-EX-FX-GX-HX-IX
الف) محیط زیست
۱ استاندارد
۲ انفجار اگزی
۳ ماده منفجره Ex nA
ب: واحد انتقال

ج: حساس به ورودی
D: حساس به خروجی
E: فیلتر بالاگذر
F: فیلتر پایین‌گذر
ز: نصب
0 فقط تنظیم‌کننده سیگنال
۱ عدد تنظیم‌کننده سیگنال با محفظه صنعتی
۲ عدد تنظیم‌کننده سیگنال که روی آداپتور نصب شده است
ح: اتصالات کابل ورودی

من: اتصالات کابل خروجی
