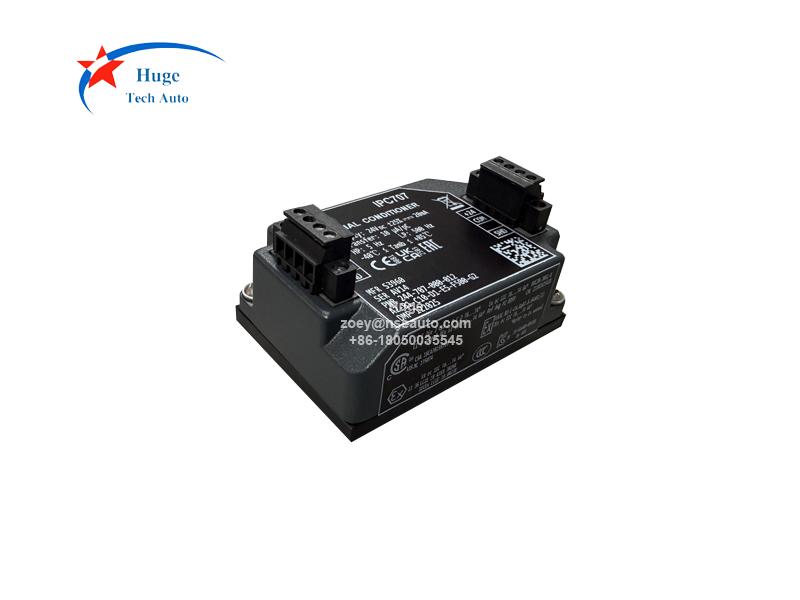

IPC707 244-707-000-012 به عنوان یک اصلاح‌کننده سیگنال طراحی شده است و از سال ۲۰۱۹ جایگزین IPC704 244-704-000-042 شده است. IPC707 می‌تواند کاملاً با IPC704 مطابقت داشته باشد و حتی از آن بهتر باشد.

بهبودهای زیر برای IPC707 وجود دارد:
▪ یک فیلتر جدید مطابق با استاندارد ISO 2954، مستقل از بهره انتقال و امپدانس ورودی
▪ یک مفهوم جدید اتصال زمین برای بهبود ایمنی در برابر اختلالات ولتاژ رک
▪ امپدانس خروجی پایین‌تر برای انتقال سیگنال ولتاژ در فواصل طولانی
▪ مدار تشخیصی اختیاری (یعنی تجهیزات تست داخلی، BITE) که بازخورد مداومی از سلامت زنجیره اندازه‌گیری (سنسورها، کابل‌کشی و خود IPC707) ارائه می‌دهد.
▪ برای کاربردهای ایمنی عملکردی: مطابق با استاندارد IEC 61508 با استاندارد SIL 2 و همچنین مطابق با استاندارد PL c Cat 1 با استاندارد ISO 13849 مطابقت دارد.
▪ آداپتور نصب ریلی DIN جدید و کانکتورهای ترمینال پیچی قابل جدا شدن برای نصب آسان‌تر.

IPC707 اگر می‌خواهید عملکرد IPC704 را افزایش دهید، چگونه می‌توان IPC704 را با IPC707 ارتقا یافته و تقویت‌کننده سیگنال جدید جایگزین کرد؟

۱. برداشتن تنظیم‌کننده سیگنال IPC704:
(1) برای اطمینان از ایمنی، دستگاه را کاملاً خاموش کنید.
(2) درب دسترسی را باز کنید یا پوشش محفظه صنعتی را بردارید.
(3) هر سیم کابل سنسور (در "سمت سنسور") و کابل انتقال (در "سمت مانیتور"، هر دو متصل به IPC704) را برچسب گذاری کنید.
(4) در IPC704، ترمینال‌های پیچی واقع در سمت چپ یا پایین دستگاه را شل کنید تا کابل سنسور از مدار "سمت سنسور" جدا شود.
(5) در IPC704، ترمینال‌های پیچی واقع در سمت راست یا بالای دستگاه را شل کنید تا کابل انتقال از مدار "سمت مانیتور" (سیستم نظارت الکترونیکی) جدا شود.
(6) کابل‌ها را از روکش‌های کابل (پوشش‌های روکش بسته‌بندی) روی محفظه صنعتی جدا کنید.
(7) IPC704 را از محل نصب خود روی صفحه تجهیزات یا ریل DIN جدا کنید.

۲. نصب و اتصال IPC707
(1) مطمئن شوید که دستگاه کاملاً خاموش است.
(2) به استفاده از محفظه صنعتی اصلی ادامه دهید یا یک محفظه جدید نصب کنید.
(3) IPC707 را در محفظه صنعتی نصب کنید.
(4) در صورت لزوم، کابل‌های حسگر و کابل‌های انتقال را کوتاه یا بلند کنید تا به طول مناسب برسند.
(5) اتصالات کابل روی محفظه صنعتی ABA17x را شل کنید، سپس کابل‌ها را از طریق دهانه‌ها عبور دهید.
(6) حدود 5 میلی‌متر از عایق هر سر سیم را جدا کنید تا رسانای داخلی نمایان شود.
(7) هنگام اتصال هر سیم:
▪ ترمینال پیچی و بلوک ترمینال مربوطه را در IPC707 برای هر سیم تأیید کنید.
▪ هادیِ بدون پوشش را در ترمینال تعیین شده قرار دهید، سپس پیچ را محکم ببندید تا اتصال برقرار شود.

۳. پیکربندی سیستم نظارت خارجی
(1) هنگام تعویض IPC704 با IPC707 در زنجیره‌های اندازه‌گیری فشار CPxxx، تمام سیستم‌های نظارت و حفاظت خارجی متصل را به‌روزرسانی کنید.
(2) این سیستم‌ها را طوری تنظیم کنید که مقادیر انحراف اسمی استاندارد IPC707 را اعمال کنند
(3) مقادیر نشان دهنده مولفه تشخیصی (DC) در سیگنال خروجی IPC707 هستند.
