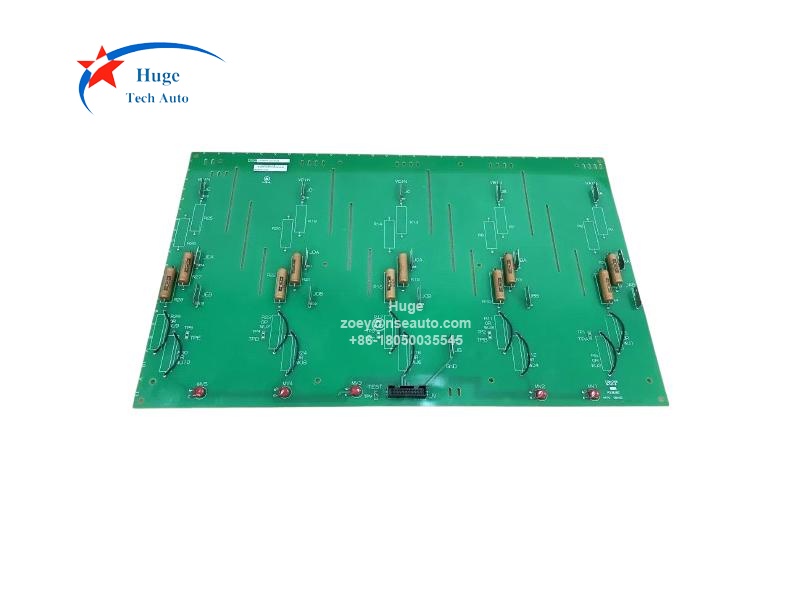

برد مقیاس‌بندی فیدبک ولتاژ GE مدل DS200NATOG1ABB
شرح:
DS200NATOG1A توسط GE تولید شده است، این برد یکی از سری نوآوری‌های GE، برد مقیاس‌بندی بازخورد ولتاژ (NATO) است. DS200NATOG1A برای تضعیف ولتاژهای AC و DC یک پل SCR طراحی شده است و امکان استخراج دقیق بازخوردهای ولتاژ پل را در سیستم کنترل فراهم می‌کند. این برد در ارتباط با دو برد دیگر، یک صفحه پشتی VME و یک برد توزیع و وضعیت گیت، کار می‌کند.

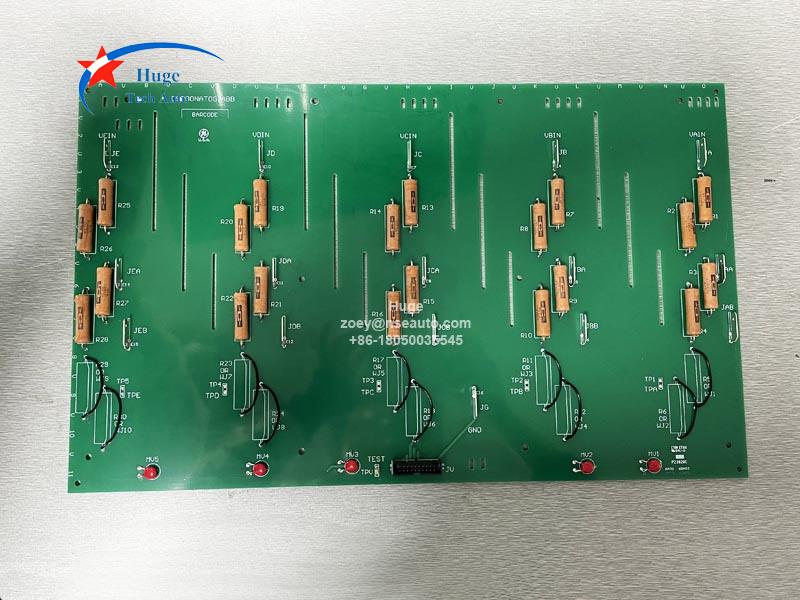

DS200NATOG1A شامل پنج رشته مقاومت دقیق یکسان و سری شده است. برای هر یک از سه فاز AC یک رشته و برای ولتاژ باس DC مثبت و منفی، هر کدام یک رشته دیگر وجود دارد. هر رشته را می‌توان با استفاده از سه کانکتور ورودی مختلف و دو جامپر سیم برای تضعیف ورودی ۶۹۰۰، ۴۲۰۰، ۳۳۰۰، ۲۲۰۰ یا ۱۲۰۰ ولت پیکربندی کرد.

خروجی‌های پنج رشته به یک هدر روبان ۲۰ پین متصل هستند (به جدول ۲ مراجعه کنید). یک وریستور اکسید فلزی (MOV) از افزایش بیش از حد ولتاژ خروجی هر رشته در صورت قطع شدن مدار روبان خروجی در هنگام وجود ولتاژ ورودی جلوگیری می‌کند. توجه داشته باشید که مقاومت بار برای مدار بازخورد روی برد توزیع و وضعیت گیت مربوطه قرار دارد، نه روی خود DS200NATOG1A.

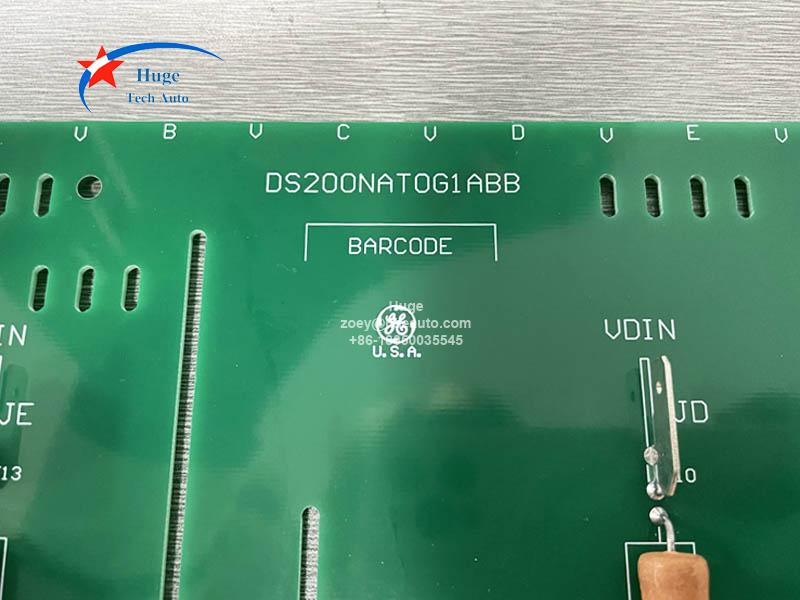

شماره قطعه، DS200NATOG1ABB، که روی لبه برد حک شده است. DS200NATOG1ABB می‌تواند استانداردهای CSA/UL/EC را برای «گذراهای شناخته شده و کنترل شده» برآورده کند.

پرسش و پاسخ:
۱. چگونه می‌توان DS200NATOG1ABB را جایگزین کرد؟
اول از همه، برق باید قطع شود.
ثانیاً، برد DS200NATOG1ABB را بردارید، تمام کابل‌ها را با دقت جدا کنید.
سوم، پایه‌هایی که تخته را در جای خود نگه می‌دارند را بردارید. واشرهای قفل را بردارید.
