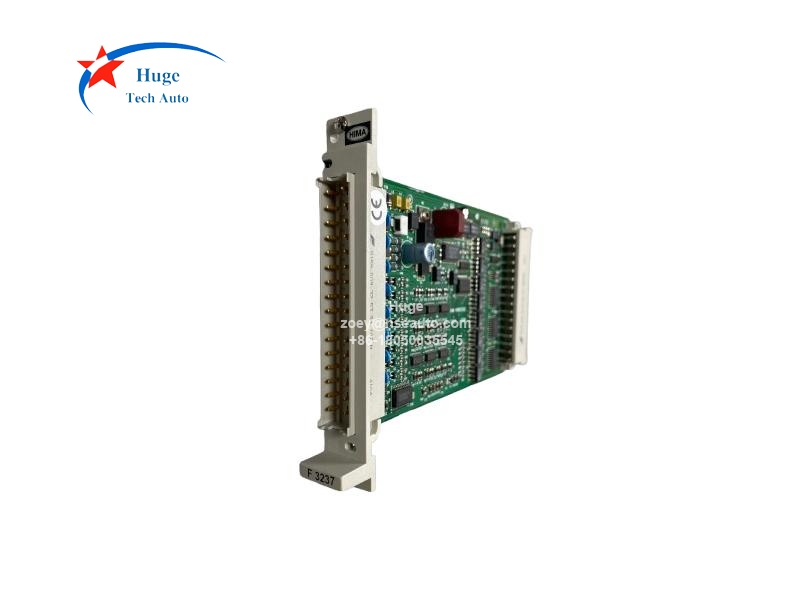

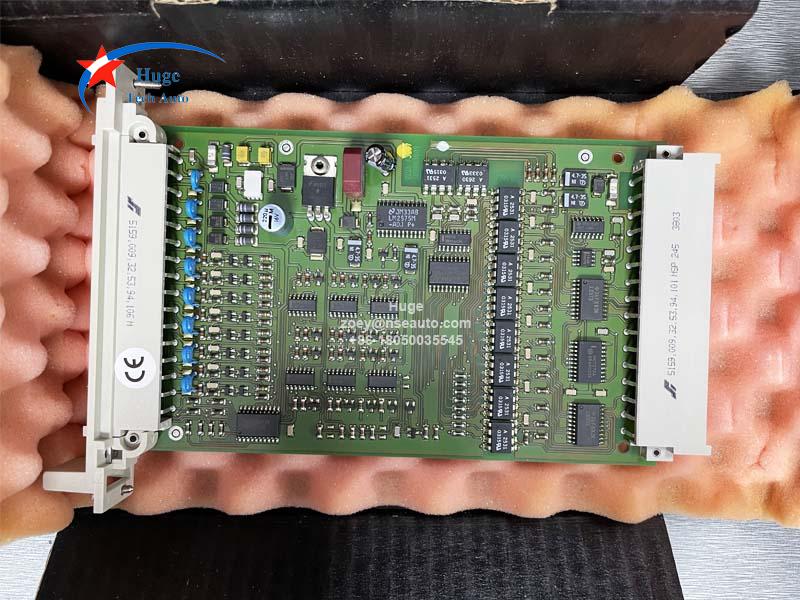

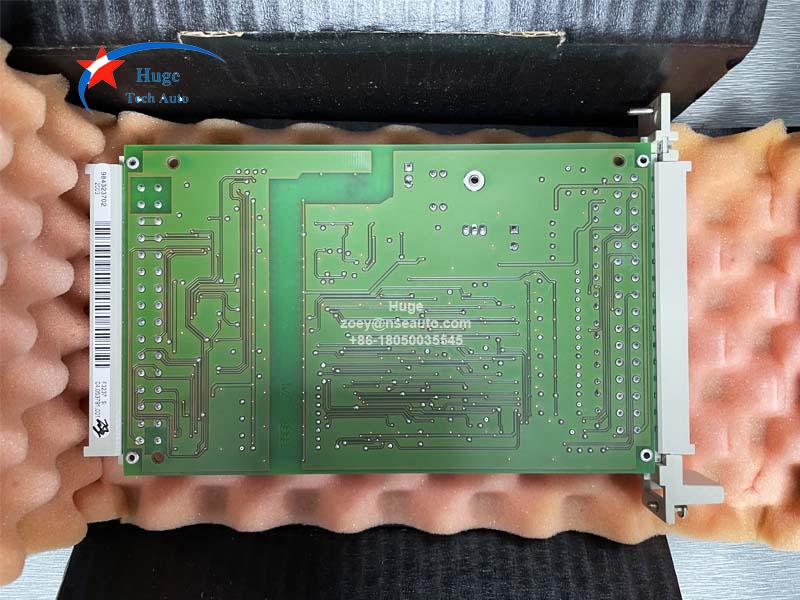

ماژول ورودی دیجیتال 8 تایی Hima F3237 ۹۸۴۳۲۳۷۰۲
شرح:
F3237 توسط Hima تولید شده است و به عنوان یک ماژول ورودی دیجیتال 8 کاناله برای اتصال سوئیچ‌های مجاورتی مرتبط با ایمنی، سوئیچ‌های مجاورتی مطابق با استاندارد DIN 19234 (NAMUR) و سنسورهای سیم‌کشی شده با مقاومت برای نظارت بر خطوط برای اتصال کوتاه و قطع خط، مطابق با الزامات ایمنی، کلاس AK 1 ... 6 طراحی شده است.

دوشاخه کابل Z 7108 است.

F3237 می‌تواند هنگام کار به طور خودکار آزمایش کند. روال‌های اصلی آزمایش عبارتند از:
- قابلیت روشن و خاموش کردن
- تداخل مدارهای ورودی با استفاده از آزمون walking 0
- عملکرد فیلترهای ورودی
- عملکرد صحیح ماژول
- اتصال کوتاه و قطعی سیم خط سنسور
عملکرد LEDها آزمایش نشده است. نرم‌افزار مربوطه. بلوک سازنده: HB-RTE-. (برای نسخه فعلی به توضیحات سیستم عامل مراجعه کنید).

نمودارهای بلوکی از قبل جهت جریان سیگنال را از بالا به پایین نشان می‌دهند. در ماژول‌های ورودی، سیگنال ورودی (از سنسور، سوئیچ مجاورتی و غیره) از طریق کانکتور کابل و ماژول ورودی به باس I/O یا طبق اصل مکانیکی از جلو به عقب سابرک I/O هدایت می‌شود. در ماژول‌های خروجی، نتیجه عملیات منطقی در برنامه کاربر از طریق کانکتور کابل به محرک‌ها (رله، شیر مغناطیسی و غیره) از باس I/O به تقویت‌کننده خروجی سوئیچ می‌شود. اصل مکانیکی از عقب به جلو سابرک I/O است. با دانستن جهت جریان سیگنال، می‌توانید ببینید که ولتاژهای عملیاتی 5 ولت و 24 ولت از کدام طرف تغذیه می‌شوند.
