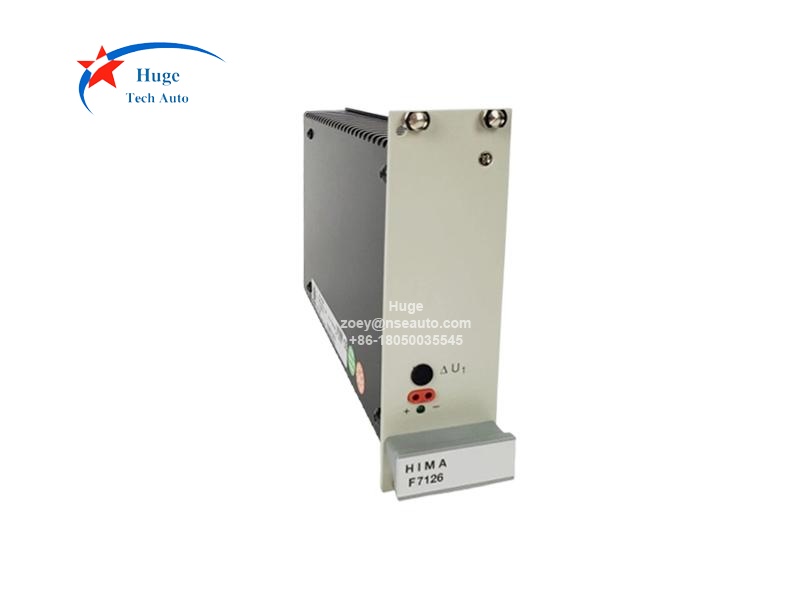

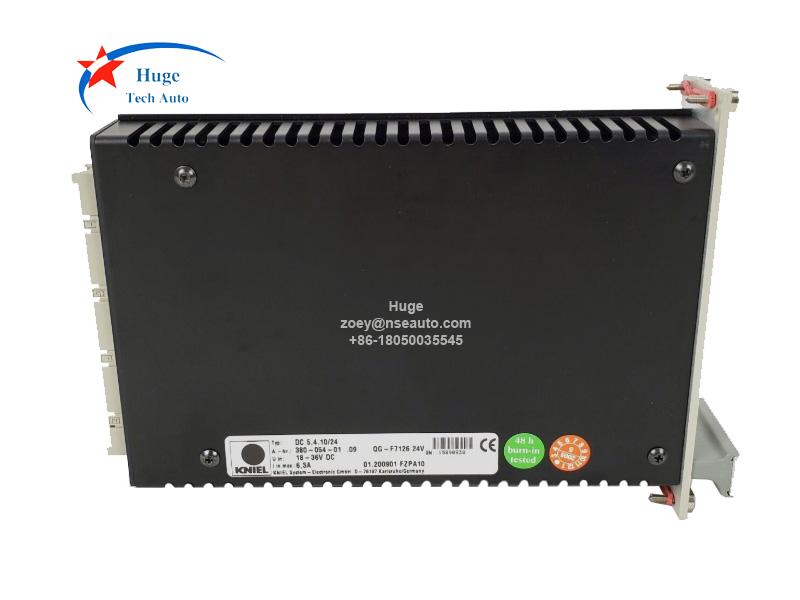

ماژول منبع تغذیه هیما F7126
شرح:
این ماژول، سیستم های اتوماسیون را با ولتاژ ۵ ولت DC از منبع تغذیه اصلی ۲۴ ولت DC تغذیه می کند. این یک مبدل DC/DC با ایزولاسیون ایمن بین ولتاژ ورودی و خروجی است. این ماژول مجهز به حفاظت در برابر اضافه ولتاژ و محدودیت جریان است. خروجی آن ضد اتصال کوتاه است.
در صفحه جلویی یک سوکت تست و یک پتانسیومتر برای تنظیم ولتاژ خروجی وجود دارد. برای جلوگیری از بار نامتعادل با استفاده اضافی از منبع تغذیه F 7126، اختلاف بین ولتاژهای خروجی آنها نباید بیشتر از
۰.۰۲۵ ولت

مشخصات:
داده‌های عملیاتی: ۲۴ ولت DC، -۱۵ ... +۲۰٪، rpp < ۱۵٪
فیوز اولیه: ۶.۳ آمپر
ولتاژ خروجی: 5 ولت DC ± 0.5 ولت قابل تنظیم بدون پله
تنظیم کارخانه: ۵.۴ ولت DC ± ۰.۰۲۵ ولت
جریان خروجی: 10 آمپر
محدودیت جریان: تقریباً ۱۳ آمپر
محافظت در برابر ولتاژ بیش از حد: تنظیم روی ۶.۵ ولت / ± ۰.۵ ولت
نرخ بهره‌وری: ≥ ۷۷٪
تداخل: محدود کردن کلاس B
فضای مورد نیاز: ۸ TE
