برد رابط کاربری پل شخصیتی GE مدل IS200BPIBG1AEB
برد رابط کاربری پل شخصیتی GE مدل IS200BPIBG1AEB
نام تجاری:
General Electric PLCمورد شماره.:
IS200BPIBG1AEBسفارش (MOQ):
1 PCپرداخت:
T/Tقیمت بازار:
999حدود قیمت:
1 - 5مبدا محصول:
USAرنگ:
Depends on materialبندر حمل و نقل:
XIAMENزمان بین شروع و اتمام فرآیند تولید:
IN STOCKضمانتنامه:
1 Year

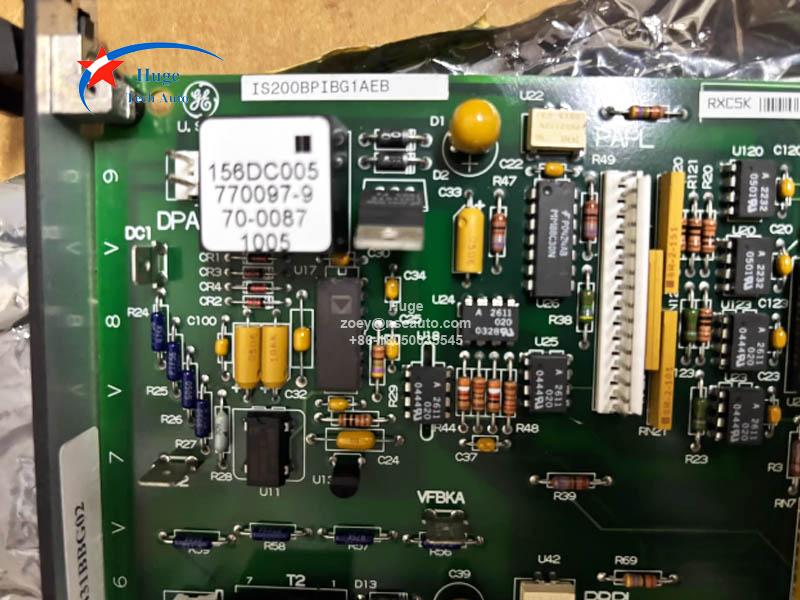

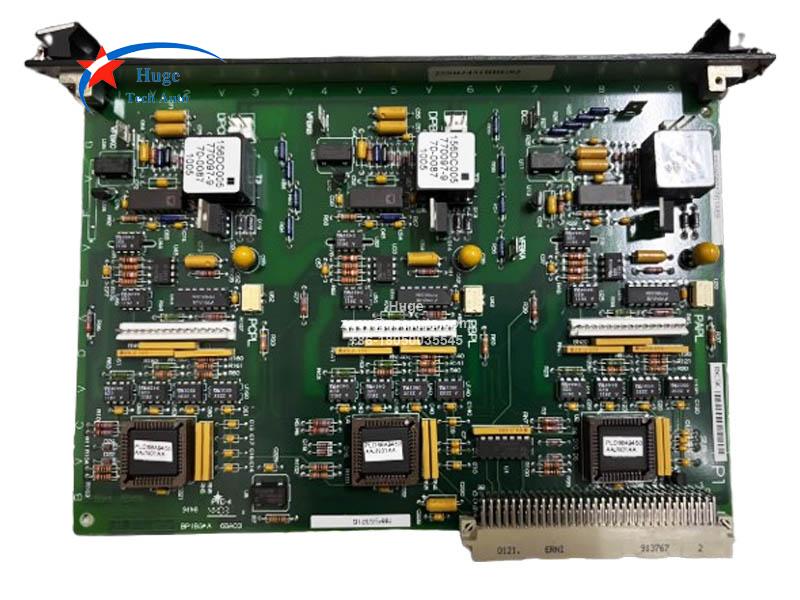

برد رابط پل درایو IGBT مدل IS200BPIBG1A GE
شرح:
برد رابط پل IS200BPIB، سیگنالهای لازم برای اتصال سیگنالهای کنترل دیجیتال سطح منطقی کانکتور PI را به سه یا شش برد فیدبک درایور/شانت گیت ارائه میدهد. همچنین مدارهای فیدبک VCO ایزوله را برای نظارت بر لینک DC و همچنین ولتاژهای خروجی فاز VAB و VBC ادغام میکند. علاوه بر این، برد BPIB خطاهای شناسایی شده توسط بردهای درایور گیت را ثبت کرده و اطلاعات این خطا را رله میکند - برخی از خطاها به صورت محلی روی خود برد مدیریت میشوند. رابط کنترل اصلی از طریق کانکتور PI است. تمام سیگنالهای منطقی ورودی و خروجی از بردهای درایور گیت دارای ایزولاسیون اپتوکوپلر دوگانه هستند که توسط یک منبع تغذیه میانی ایزوله 5 ولتی مشتق شده از تغذیه AC 17.7 ولتی تغذیه میشوند.
منطق کنترل برای هر فاز در یک دستگاه منطقی قابل برنامهریزی الکترونیکی (EPLD) اختصاصی پیادهسازی شده است. این سه EPLD فراتر از پیکربندی، کلاک و توابع تنظیم مجدد مشترک، به طور مستقل برای انجام عملکردهای زیر عمل میکنند:
