کارت GE IS200EISBH1AAA IN-SYNCH-BUS
توضیحات：

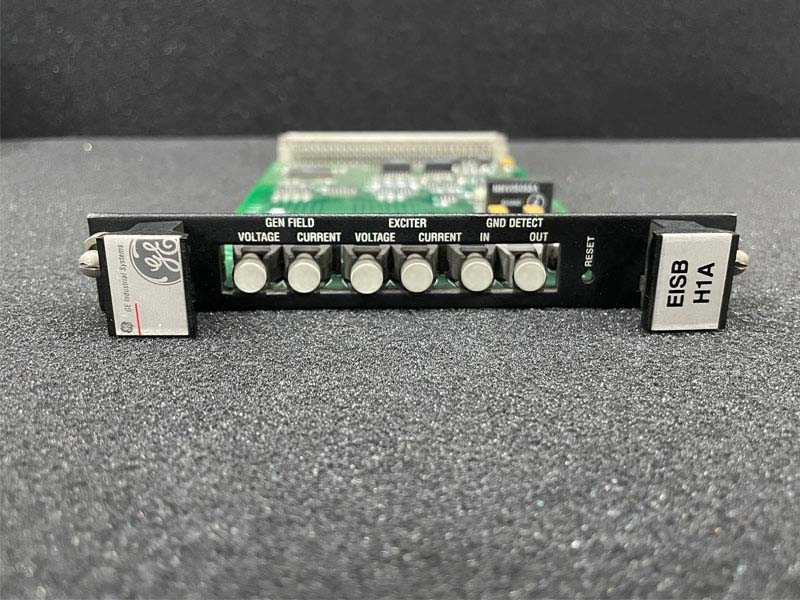

IS200EISBH1AAA بخشی از محصولات GE EX2100 است، iIS200EISBH1A یک برد رابط ارتباطی ویژه برای ماژول های کنترل M1، M2 و C است. ISBus یک گذرگاه ارتباطی اختصاصی و پرسرعت است که در بسیاری از سیستم های جنرال الکتریک استفاده می شود. IS200EISBH1A برای ارائه ارتباط بین 3 DSPS در M1، M2 و C استفاده می شود. IS200EISBH1A سیگنال های بازخورد فیبر نوری را از طریق کانکتور backplane دریافت و ارسال می کند. آنها را از طریق صفحه پشتی کنترل به کنترل کننده DSPX منتقل می کند و همچنین بین DSPX و پورت های ابزار و صفحه کلید با استفاده از RS-232C ارتباط برقرار می کند. EISB یک ماژول تک اسلات و 3U بالا است که در رک کنترل زیر DSPX قرار دارد. از شش کانکتور فیبر نوری در پانل جلویی، سیگنال‌های جریان و ولتاژ را از میدان ژنراتور (و در صورت لزوم از محرک) با استفاده از بردهای EDCF می‌پذیرد و سیگنال‌ها را به ماژول تشخیص زمین (EGDM) دریافت و ارسال می‌کند.
