کارت ورودی/خروجی اصلی رگولاتور IS200ERIOH1A GE
شرح:

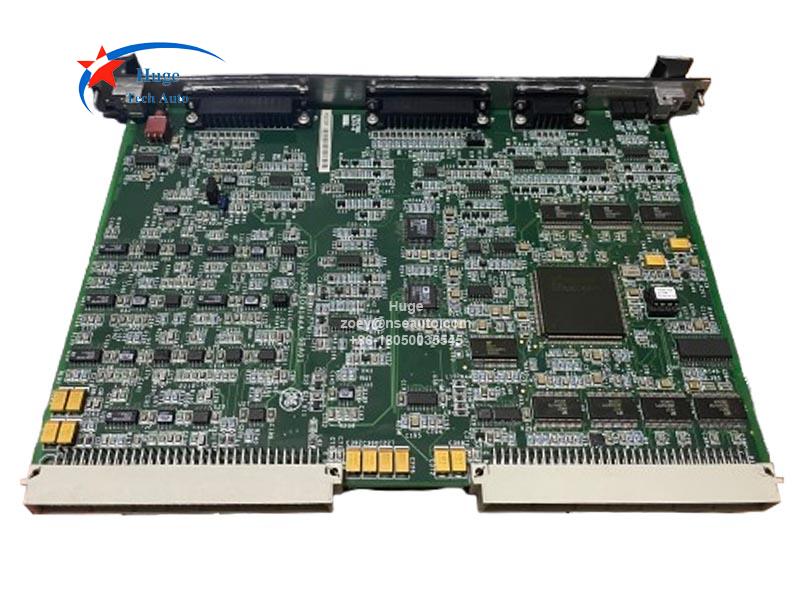

IS200ERIOH1A کارت ورودی/خروجی اصلی رگولاتور سری GE EX2100 است. IS200ERIOH1A رابط l/O را برای l/O مشتری و سیستم در سیستم‌های کنترل رگولاتور EX2100 (سیمپلکس و افزونه) فراهم می‌کند. برای کاربردهای سیمپلکس، در ERBP نصب می‌شود و سیگنال‌های l/O مشتری را برای تابلوهای ترمینال EPCT و ECTBG2 رابط می‌کند. همچنین برای کاربردهای سیمپلکس، سیگنال‌های ورودی/خروجی سیستم را برای ERDD و EROC رابط می‌کند.

برای کاربردهای افزونه، IS200ERIOH1A در ERBP (M1) و همچنین در ERRB (M2/C) نصب می‌شود و سیگنال‌های l/O مشتری را برای ترمینال‌های EPCT و ECTBG1 متصل می‌کند. همچنین سیگنال‌های I/O سیستم را برای ERDD، EROC و برد رله افزونه تنظیم‌کننده تحریک IS200ERRR (ERRR) برای کاربردهای افزونه متصل می‌کند.

بردهای ERIO، EPCT و ECTB از طریق دو کانکتور ۲۵ پین به ERBP (M1 در حالت افزونه) و همچنین به ERRB (M2/C) در کاربردهای افزونه متصل می‌شوند. هر کدام از این بردها یک ERlO در بخش‌های کنترل M1، M2 و C دارند.

یک آرایه گیت قابل برنامه‌ریزی ficld (FPGA) روی برد برای کنترل جمع‌آوری داده‌ها و ذخیره آنها در حافظه دو پورته (DPM) استفاده می‌شود. DPM توسط برد DSPX از طریق پنل پشتی قابل دسترسی است.

بردهای ERIO، EROC و ERDD از طریق صفحات پشتی ERBP (سیمپلکس) و ERRB (افزونه) به هم متصل می‌شوند. ERlO و ERRR از طریق یک کانکتور ۲۵ پین در صفحه پشتی (ERBP، ERRB) به هم متصل می‌شوند.
