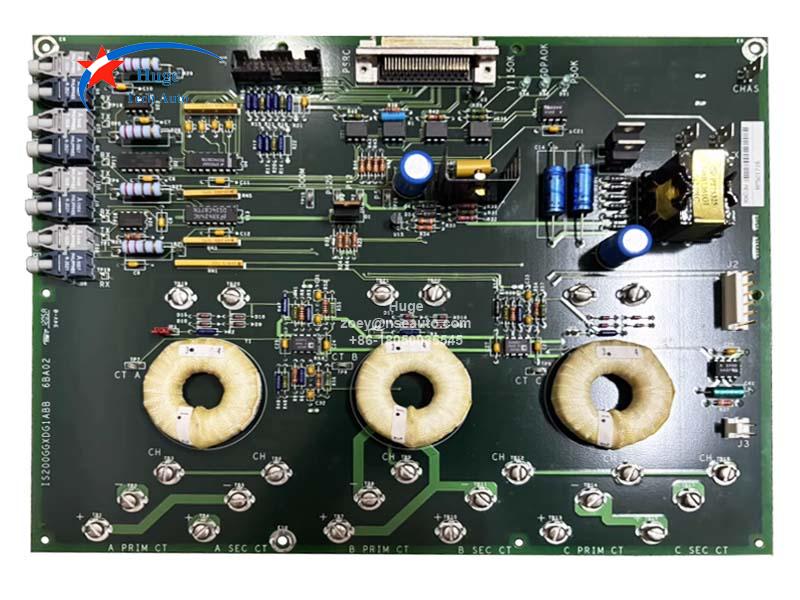

برد منبع دیود اکسپندر GE مدل IS200GGXDG1A
شرح:
IS200GGXDG1A توسط GE تولید شده است، این یک برد منبع دیود اکسپندر است. IS200GGXDG1A سخت‌افزار بازخورد فیبر نوری و آنالوگ مورد نیاز بین برد کنترل رابط پل (BICI) درایو و یک مدار منبع دیود/ترمز دینامیکی (DB) را فراهم می‌کند. IS200GGXDG1A در کابینت کنترل قرار دارد.

فرستنده-گیرنده‌های RS-422 برای ارتباط فرمان‌های گیتینگ و سیگنال‌های وضعیت بین برد BICI و برد IS200GGXDG1A استفاده می‌شوند. رابط سیگنال فیبر نوری بین IS200GGXDG1A و حداکثر چهار تریستور کموتاسیون گیت مجتمع DB (IGCT) استفاده می‌شود. IS200GGXDG1A یک ورودی ولتاژ فرکانس بالا از برد مونتاژ توان درایور گیت (GDPA) دریافت می‌کند. منبع تغذیه DC مثبت 5 (P5) و 12 (P12) ولت روی برد، برق مورد نیاز فرستنده-گیرنده‌های RS-422، ارتباطات فیبر نوری و برخی مدارهای نظارتی را فراهم می‌کند. هفت کانکتور نوع اتصال چاقویی ایزوله برای اتصال زمین انتخابی ارائه شده است.
