برد تأخیر باس IS200ISBDG1A ساخت GE
شرح:

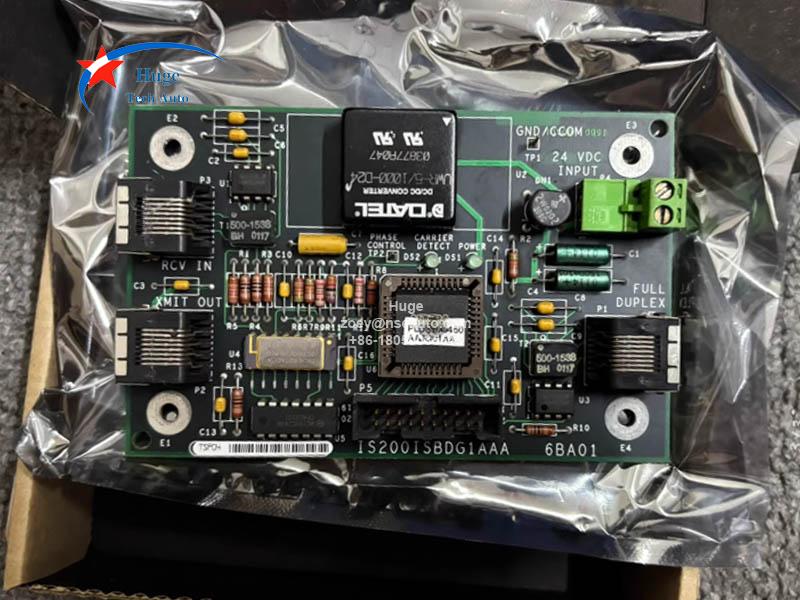

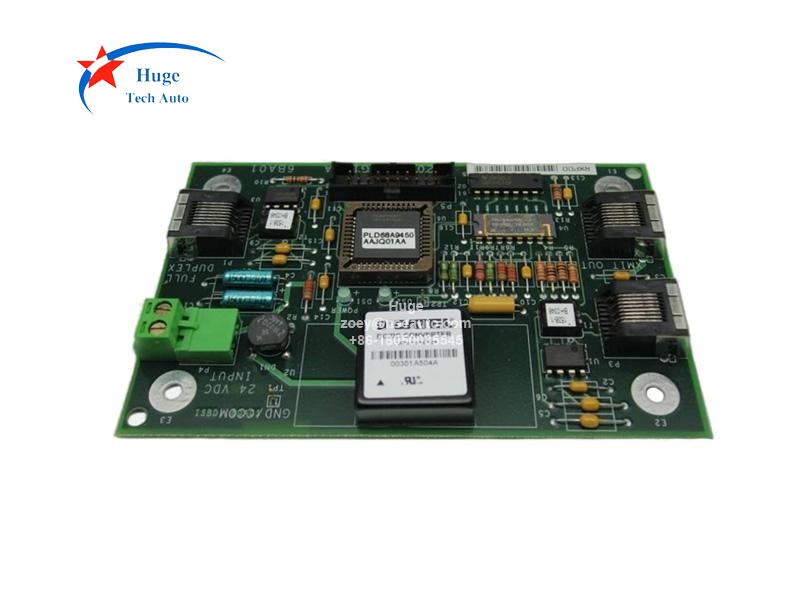

IS200ISBDG1A یک برد تأخیر ISBus ساخت شرکت GE (ISBD) است. این برد برای اتصال یک منبع کاملاً دوطرفه ISBus - چه ماژول BAlA و چه ACL - به خود ISBus طراحی شده است و یک تأخیر چهار گره‌ای (8 میلی‌ثانیه) برای داده‌هایی که از طریق مسیر دریافت عبور می‌کنند، ارائه می‌دهد.

از نظر اتصال، IS200ISBDG1A سیگنال‌ها را مستقیماً از کانکتور ورودی دو رشته‌ای (P1) به کانکتور خروجی فرستنده (P2) منتقل می‌کند. در همین حال، داده‌های دریافتی از کانکتور ورودی (P3) قبل از رسیدن به خروجی دریافت دو رشته‌ای، از یک مدار تأخیر چهار گره‌ای و همچنین یک مدار بازیابی و زمان‌بندی مجدد کلاک عبور می‌کنند - این جزء اخیر سیگنال کلاک لازم برای تأخیر داده را فراهم می‌کند. علاوه بر این، امکان نظارت بر کلمات کدگذاری شده 10 بیتی 4B/5B را در کنار سیگنال همگام‌سازی فریم فراهم می‌کند.

برد ISBD مجهز به دو نشانگر LED است که به ترتیب وضعیت ورودی حامل گیرنده و وضعیت توان برد را نشان می‌دهند. مبدل DC-DC یکپارچه آن، محدوده ولتاژ ورودی ۱۸ تا ۳۶ ولت را می‌پذیرد و حداکثر توان ورودی مورد نیاز ۵ وات است.
