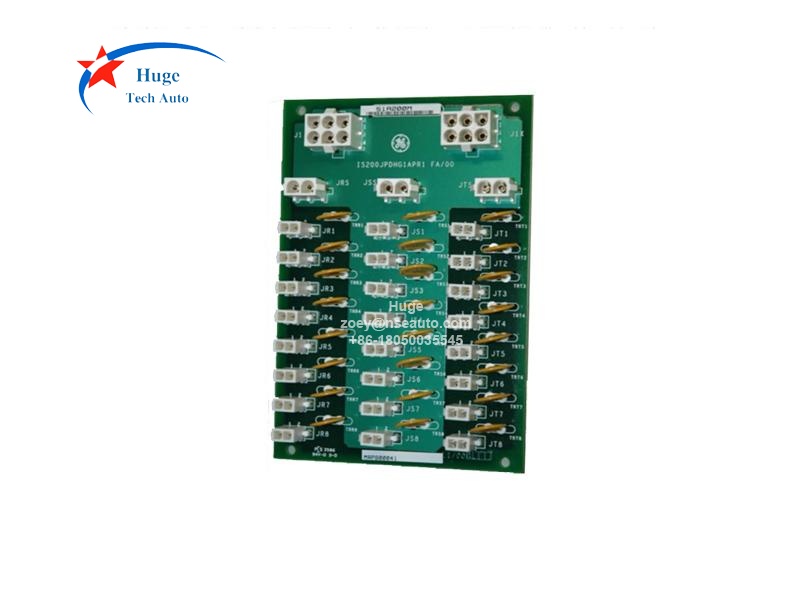

برد توزیع برق با چگالی بالا GE IS200JPDHG1A
توضیحات:
IS200JPDHG1A برد توزیع برق با چگالی بالا سری GE Mark Vie است. IS200JPDHG1A برق 28 ولت dc را به 24 ماژول Mark VIe I/O و سه سوئیچ اترنت از منبع تغذیه 28 ولت dc فراهم می کند. JPDH های اضافی را می توان در آرایش زنجیره ای به هم متصل کرد تا در صورت نیاز به ماژول های ورودی/خروجی بیشتری نیرو بدهد. مدار هر کانکتور ماژول I/O با یک فیوز ضریب دمایی مثبت محافظت می شود.

IS200JPDHG1A به گونه ای طراحی شده است که بسته های ورودی/خروجی TMR را با توزیع برق مستقیم 28 ولتی کافی در حالی که فضای کمتری را اشغال می کند، ارائه دهد. JPDH های اضافی را می توان در آرایش زنجیره ای از طریق کانکتور J1X متصل نشده وصل کرد.

پرسش و پاسخ:
1. چگونه IS200JPDHG1A را نصب کنیم؟

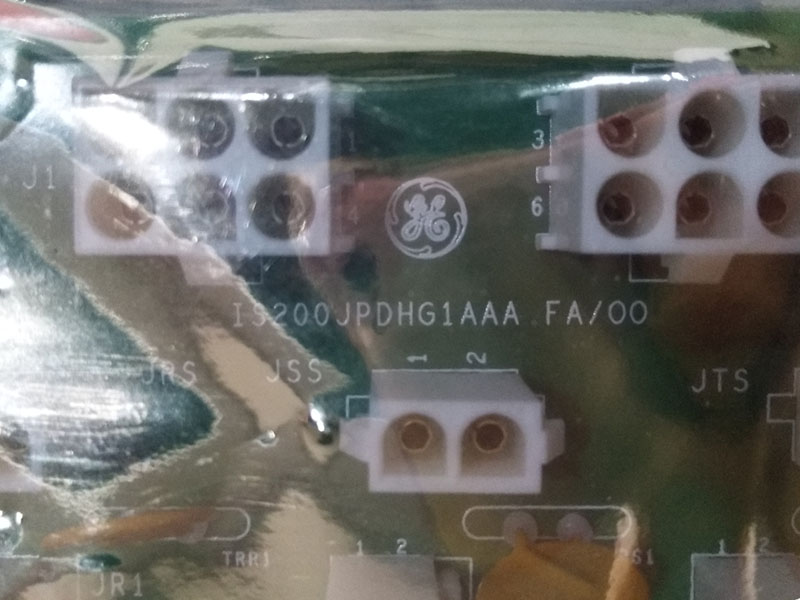

IS200JPDHG1A را روی یک سطح عمودی با قرار دادن پیچ های #6 دستگاه از طریق سوراخ های نصب در هر گوشه تخته نصب کنید. اتصالات Mate-N-Lok را مطابق شکل زیر وارد کنید. کانکتورهای 6 پین و 2 پین بزرگتر دارای ولتاژ اسمی 600 ولت و 13 آمپر هستند، در حالی که کانکتورهای دو پین کوچکتر دارای ولتاژ اسمی 600 ولت هستند و با درجه فیوز به حداکثر 0.8 A محدود می شوند.
2. مشخصات IS200JPDHG1A چیست؟
ورودی ها: یک اتصال 6 پین برای ورودی برق 28 ولت dc Mate-N-Lok 600 V, 13A
خروجی ها: سه اتصال 2 پین برای سوئیچ های اترنت Mate-N-Lok 600 V, 13 A
بیست و چهار اتصال 2 پین برای بسته های ورودی/خروجی Mate-N-Lok 600 V, 0.8 A در 70 درجه سانتی گراد
فیوزهای خروجی: 1.6 A در 20 درجه سانتیگراد (تا 0.8 A در 70 درجه سانتیگراد کاهش می یابد) فیوز ضریب دمایی مثبت یا معادل آن در هر خروجی بسته I/O
درجه بندی محیطی برای طراحی محوطه: -40 تا 70 درجه سانتیگراد (40- تا 158 درجه فارنهایت)
رطوبت نسبی: 5-95٪ غیر متراکم
استانداردهای ایمنی: تجهیزات کنترل صنعتی استاندارد ایمنی UL 508A
CSA 22.2 شماره 14 تجهیزات کنترل صنعتی
EN 61010-1 ایمنی تجهیزات الکتریکی، ماشین‌های صنعتی (دستورالعمل ولتاژ پایین)
ابعاد: 15.875 سانتی متر ارتفاع x10. عرض 795 سانتی متر
نصب: DIN-Rail، نصب حامل کارت، براکت فولادی پایه، 4 سوراخ
