برد کمک فنر RC فریم GE IS200RCSAG1A 1800/1000
شرح:
برد اسنابر RC فریم IS200RCSAG1A با ظرفیت ۱۸۰۰/۱۰۰۰ (RCSA) مدار اسنابر را برای ماژول‌های SCR/دیود در منابع تغذیه غیربازسازی‌کننده سری ۱۸۰۰ یا ۱۰۰۰ Innovation فراهم می‌کند. در هر منبع تغذیه غیربازسازی‌کننده، سه برد RCSA (یکی برای هر فاز) وجود دارد و آنها مستقیماً روی دستگاه‌های قدرت نصب می‌شوند.

در طول کموتاسیون، برد RCSA از ماژول‌های SCR/دیود در برابر اضافه ولتاژ از یک دستگاه به دستگاه دیگر محافظت می‌کند. این برد همچنین مدار راه‌انداز گیت را از نویز ناخواسته ایزوله می‌کند.

دو مجموعه از اتصالات SCR (کاتد) و دیود (آند) روی هر برد تعبیه شده است تا تفاوت‌های طرح فیزیکی بین واحدهای فریم ۱۸۰۰ و ۱۰۰۰ را تطبیق دهد. برد RCSA را می‌توان با ورودی‌های ac تا ۶۶۰ VLL rms استفاده کرد.

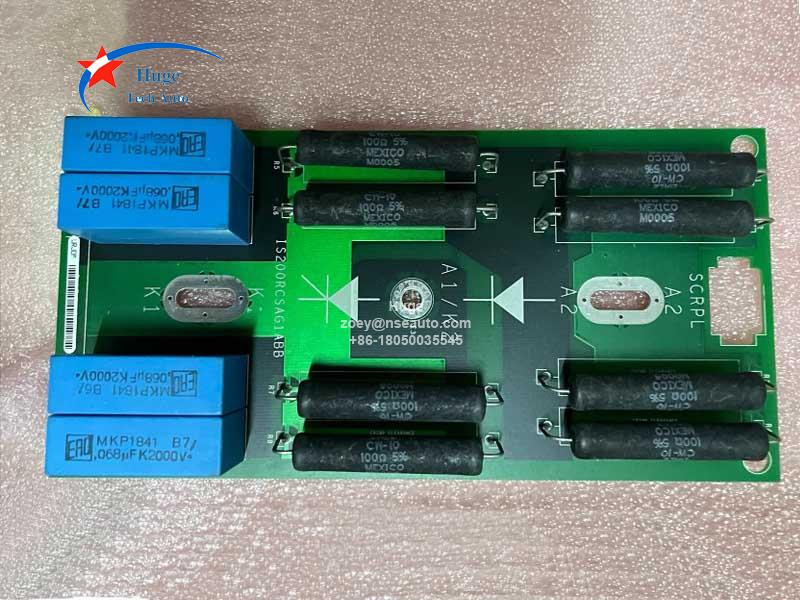

برد IS200RCSAG1A هیچ فیوز، نقطه تست، نشانگر LED یا سخت‌افزار قابل تنظیمی ندارد. این برد مستقیماً به ماژول SCR/دیود برای هر فاز نصب می‌شود و توسط این اتصالات در جای خود نگه داشته می‌شود. چهار سوراخ در گوشه‌های برد قرار دارند و برای محکم کردن برد با بست‌های سیمی استفاده می‌شوند. یک برش برای گیت SCR و کانکتور کاتد (با برچسب SCRPL) نیز ارائه شده است.

گارانتی: ۱۲ ماه.
زمان سرب: 1-2 روز کاری.
شرایط پرداخت: T/T و وسترن یونیون.
شرکای پیک: DHL، UPS، TNT، FedEx و EMS.
