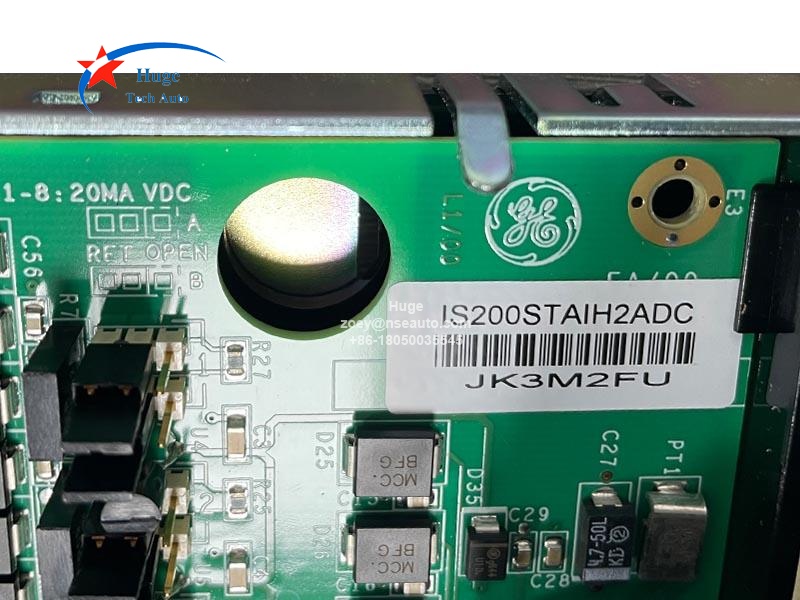

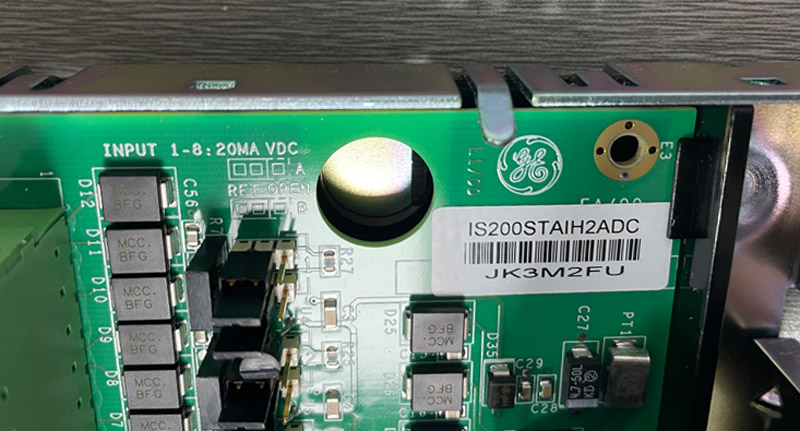

برد ترمینال ورودی آنالوگ Simplex GE IS200STAIH2A
توضیحات:
IS200STAIH2A برد ترمینال ورودی آنالوگ Simplex سری MKVIe GE است. IS200STAIH2A یک برد ترمینال ورودی آنالوگ فشرده است که 10 ورودی آنالوگ و دو خروجی آنالوگ را می پذیرد و به پک متصل می شود. 10 ورودی آنالوگ دارای فرستنده های دو سیمه، سه سیمه، چهار سیمه یا خارجی هستند. دو خروجی آنالوگ 0-20 میلی آمپر هستند. فقط با Mark VIeIS220PAICH2Bیک بلوز خروجی آنالوگ را می توان روی جریان 0-200 میلی آمپر پیکربندی کرد. بلوک های ترمینال جعبه با چگالی بالا به سبک یورو استفاده می شود. یک تراشه شناسه روی برد، برد را به بسته برای اهداف تشخیصی سیستم شناسایی می کند.
برق 24 ولت dc روی برد ترمینال برای همه فرستنده ها (مبدل) موجود است. انتخابی از ورودی های جریان یا ولتاژ با استفاده از جامپرها وجود دارد. یکی از دو مدار خروجی آنالوگ 4-20 میلی آمپر است و دیگری را می توان برای 4-20 میلی آمپر یا 0-200 میلی آمپر (فقط با Mark VIe PAICH2) پیکربندی کرد.

مشخصات:
انواع پشتیبانی شده: ورودی های 1 تا 8: +5 V dc، £ 10 V dc، یا 4-20 mA
ورودی 9 تا 10: 4-20 میلی آمپر یا +1 میلی آمپر
دقت ورودی: +0.1٪ از مقیاس کامل در محدوده دمای عملیاتی کامل
حداکثر مقاومت سرب: حداکثر مقاومت سرب
خروجی ها: خروجی های 24 ولت dc هر کدام 21 میلی آمپر هستند
بار در جریان های خروجی: حداکثر بار 800 Q برای خروجی 4-20 میلی آمپر
فقط با Mark Vle PAICH2: حداکثر بار 50 O برای خروجی 200 میلی آمپر
ابعاد: 15.9 سانتی متر ارتفاع x 10.2 سانتی متر عرض
تکنولوژی: نصب سطحی

پرسش و پاسخ:
1. چگونه IS200STAIH2A را نصب کنیم؟
IS200STAIH2A به علاوه یک عایق پلاستیکی روی یک حامل ورق فلزی نصب می شود که سپس روی ریل DIN نصب می شود. به صورت اختیاری، عایق IS200STAIH2A plus روی یک مجموعه ورق فلزی نصب می شود و سپس مستقیماً به کابینت می پیچد. سه نوع پایانه وجود دارد که به شرح زیر است:
• STAI_1A دارای یک بلوک ترمینال به سبک یورویی با 48 پایانه نصب شده دائمی است.
• STAI_2A دارای یک هدر زاویه راست است که طیفی از بلوک های ترمینال به سبک یورویی قابل اتصال تجاری را می پذیرد که در مجموع 48 پایانه دارد.
• STAI_3A هیچ بلوک پایانه ای ندارد، که امکان اتصال مستقیم سیم کشی میدانی به برد را فراهم می کند.
2. تعداد کانال های سیستم عامل IS200STAIH2A چند است؟
12 کانال با 10 ورودی آنالوگ (Al) و 2 خروجی آنالوگ (AO)
