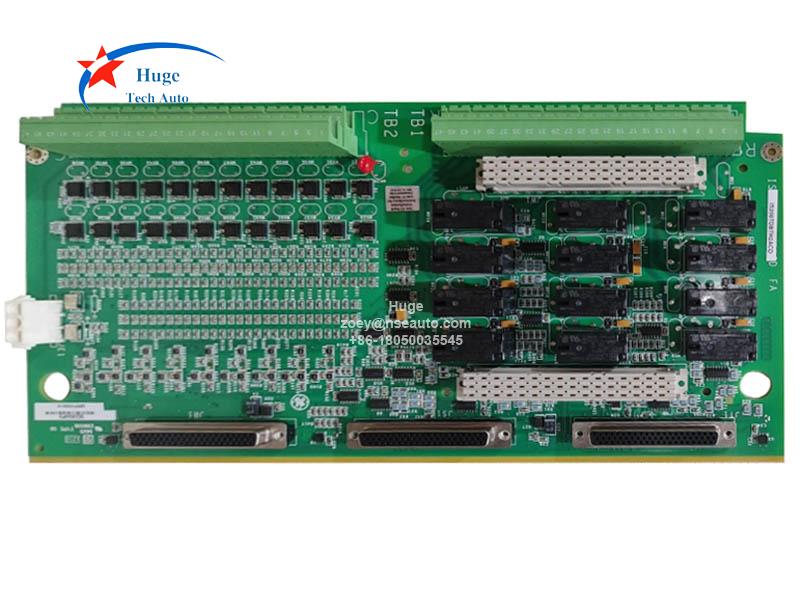

برد ترمینال ورودی/خروجی گسسته GE IS200TDBTH2ACD
توضیحات :
IS200TDBTH2ACD بخشی از برد ترمینال ورودی/خروجی گسسته سری GE MKVIE است که می‌تواند با بسته ورودی/خروجی گسسته IS220PDIOH1A مورد استفاده قرار گیرد. هم بسته ورودی/خروجی و هم برد ترمینال برای استفاده در مکان‌های خطرناک تأیید شده‌اند.

جریان سیگنال با یک سنسور متصل به یک بلوک ترمینال روی یک برد آغاز می‌شود. دو نوع برد موجود است. بردهای نوع T شامل دو بلوک ترمینال 24 نقطه‌ای، از نوع مانع، قابل جابجایی هستند. هر نقطه می‌تواند دو سیم 3.0 میلی‌متر مربع (#12AWG) با عایق 300 ولت در هر نقطه با پیچ‌های نوع بیل یا حلقه‌ای را بپذیرد. علاوه بر این، گیره‌های نگهدارنده برای خاتمه دادن به سیم‌های لخت ارائه شده است. فاصله پیچ‌ها حداقل 9.53 میلی‌متر (0.375 اینچ) از مرکز تا مرکز است.

یک نوار محافظ در کنار هر بلوک تعبیه شده است که در واقع سمت چپ پایه فلزی است که برد روی آن نصب می‌شود. بردهای پهن و باریک در ستون‌های عمودی سیم‌کشی سطح بالا و پایین چیده شده‌اند که از ورودی‌های کابل بالا و/یا پایین قابل دسترسی هستند. نمونه‌ای از برد پهن، بردی است که شامل رله‌های مغناطیسی با مدارهای فیوز شده برای درایورهای سلونوئیدی است. بردهای نوع T معمولاً به صورت روکار نصب می‌شوند، اما می‌توانند روی ریل DIN نیز نصب شوند.

IS200TDBTH2A یک برد ترمینال ورودی/خروجی کنتاکت TMR سیستم کنترل GE Mark VI است که برای نصب روی ریل DIN یا به صورت تخت طراحی شده است. IS200TDBTH2A 24 ورودی کنتاکت ایزوله گروهی را می‌پذیرد که با ولتاژ نامی 24، 48 یا 125 ولت DC تغذیه می‌شوند. ولتاژ مرطوب از یک منبع خارجی. ورودی‌های کنتاکت دارای سیستم حذف نویز هستند تا در برابر سرج و نویز فرکانس بالا محافظت شوند. این دستگاه 12 خروجی رله فرم-C را ارائه می‌دهد و یک کارت اختیاری برای گسترش عملکردهای رله می‌پذیرد.

IS200TDBTH2A با بسته ورودی/خروجی PDIO مدل GE Mark VIe قابل استفاده است. 3 عدد بسته PDIO به کانکتورهای نوع D متصل می‌شوند و از طریق اترنت با کنترلرها ارتباط برقرار می‌کنند. سه نقطه اتصال برای PDIO ارائه شده است. با کنترلرهای TMR، یک اتصال شبکه به هر PDIO منتهی به کنترلر مربوطه ارائه می‌شود. IS200TDBTH2A برای عملکرد صحیح با یک بسته ورودی/خروجی PDIO طراحی نشده است.

پرسش و پاسخ :
۱. ولتاژ خیس شدن IS200TDBTH2A چقدر است؟
ولتاژ نامی ۲۴ ولت جریان مستقیم، شناور، محدوده ۱۶ تا ۳۲ ولت جریان مستقیم.
