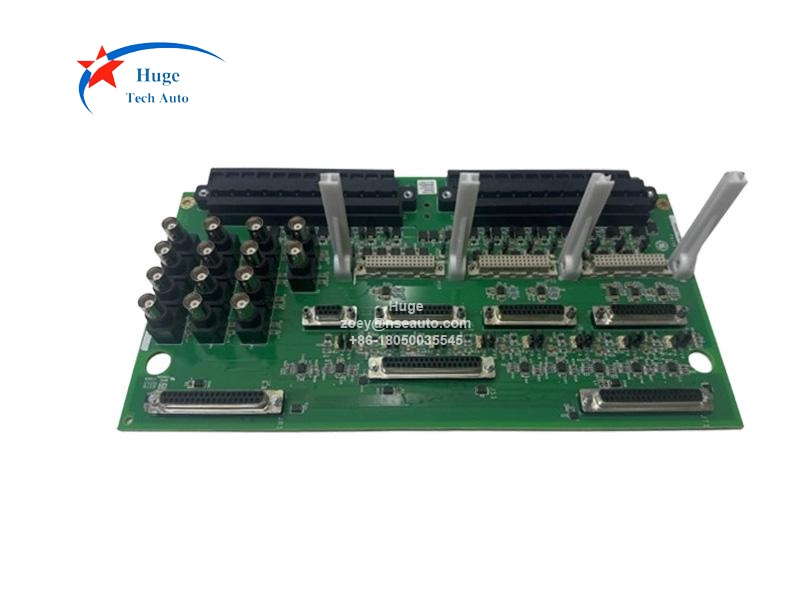

برد ترمینال ویبره GE مدل IS200TVBAH2A
شرح:
IS200TVBAH2A یک برد ترمینال ارتعاش سری GE Mark VI است. IS200TVBAH2A به عنوان یک برد رابط سیگنال برای بسته ورودی/خروجی PVIB / YVIB عمل می‌کند. این برد رابط مستقیمی با پروب‌های لرزه‌ای (سرعت)، Proximitors®، Velomitors® و شتاب‌سنج فراهم می‌کند. برد ترمینال، سرکوب سیگنال و محافظت رابط الکترومغناطیسی (EMI) را برای هر سیگنال ورودی فراهم می‌کند. سیگنال‌ها همچنین به یک بایاس بالاکش متصل می‌شوند تا امکان تشخیص مدار باز فراهم شود. IS200TVBAH2A دارای 3 برد فرعی قابل جابجایی است.

سیگنال‌ها از طریق یک کانکتور ۳۷ پین به بسته‌های ورودی/خروجی منتقل می‌شوند. IS200TVBAH2A می‌تواند برای کاربردهای سیمپلکس یا TMR استفاده شود. کاربردهای TMR سیگنال را به سه بسته ورودی/خروجی ارسال می‌کنند. TVBA شامل خروجی‌های بافر شده به کانکتورهای اضافی فراتر از اتصال استاندارد ۳۷ پین است. این ویژگی به کانکتورهای ویژه ۹ و ۲۵ پین اجازه می‌دهد تا Bently را تغذیه کنند.
سیستم مانیتورینگ نوادا* ۳۵۰۰. یک اتصال مهره سرنیزه‌ای (BNC) برای هر کانال نیز در این ویژگی گنجانده شده است تا سایر تجهیزات مانیتورینگ شخص ثالث را تغذیه کند.
