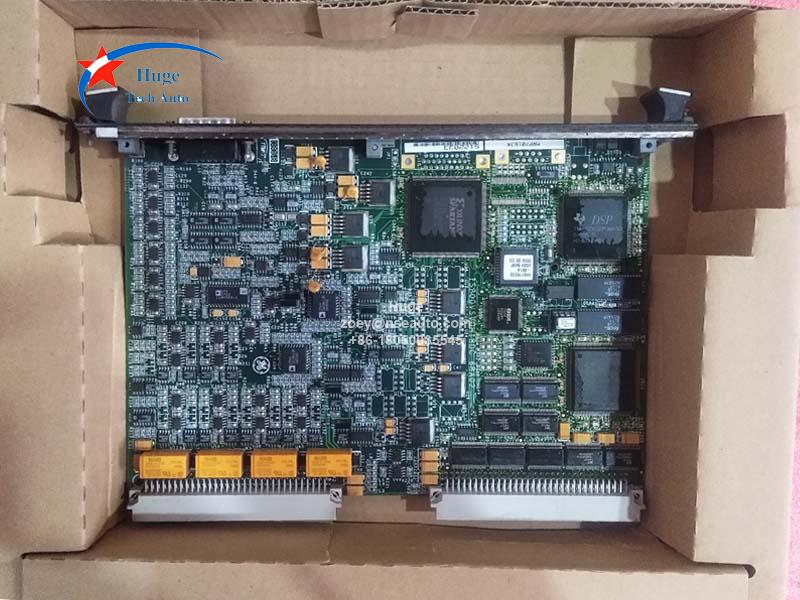

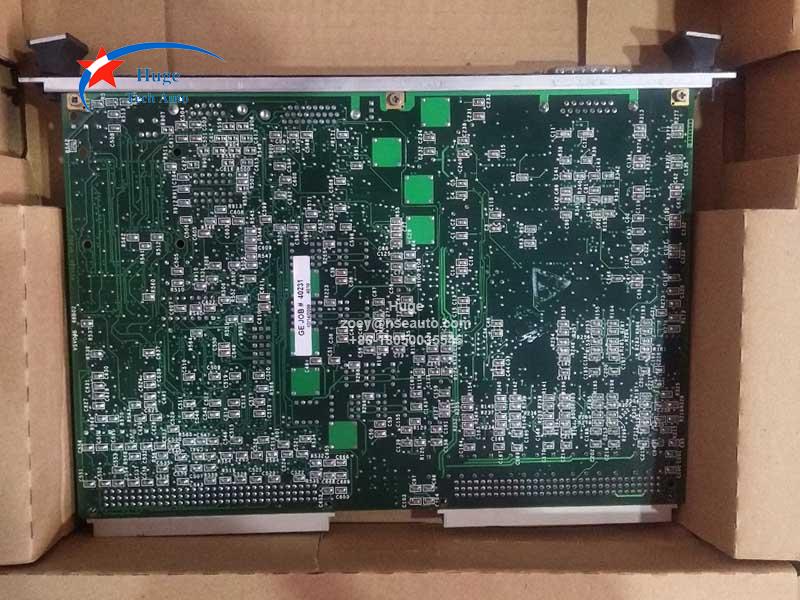

جنرال الکتریک کارت سروو IS200VSVOH1B VME
شرح:
IS200VSVOH1B GE Mark V است. برد کنترل سروو (VSVO) چهار شیر سروو الکتروهیدرولیکی را کنترل می‌کند که شیرهای بخار/سوخت را به کار می‌اندازند. این چهار کانال معمولاً بین دو برد ترمینال سروو (TSVO یا DSVO) تقسیم می‌شوند. موقعیت شیر با ترانسفورماتورهای تفاضلی متغیر خطی (LVDT) اندازه‌گیری می‌شود. الگوریتم کنترل حلقه در VSVO اجرا می‌شود.
سه کابل به VSVO با دوشاخه J5 در پنل جلویی و کانکتورهای J3/J4 در رک VME متصل می‌شوند. TSVO سیگنال‌های سیمپلکس را از طریق کانکتور JR1 فراهم می‌کند و سیگنال‌های TMR را به کانکتورهای JR1، JS1 و JT1 منتقل می‌کند. دوشاخه‌های JD1
یا JD2 برای تریپ‌های خارجی از ماژول حفاظتی هستند.

پرسش و پاسخ:
۱. چگونه IS200VSVOH1B را نصب کنیم؟
در مرحله اول، رک پردازنده VME باید خاموش شود.
دوم، برد IS200VSVOH1B را داخل قرار دهید، اهرم‌های بالا و پایین را با دستتان فشار دهید تا کانکتورهای لبه آن قرار بگیرند.
در نهایت، پیچ‌های نگهدارنده را در بالا و پایین پنل جلویی محکم کنید.
