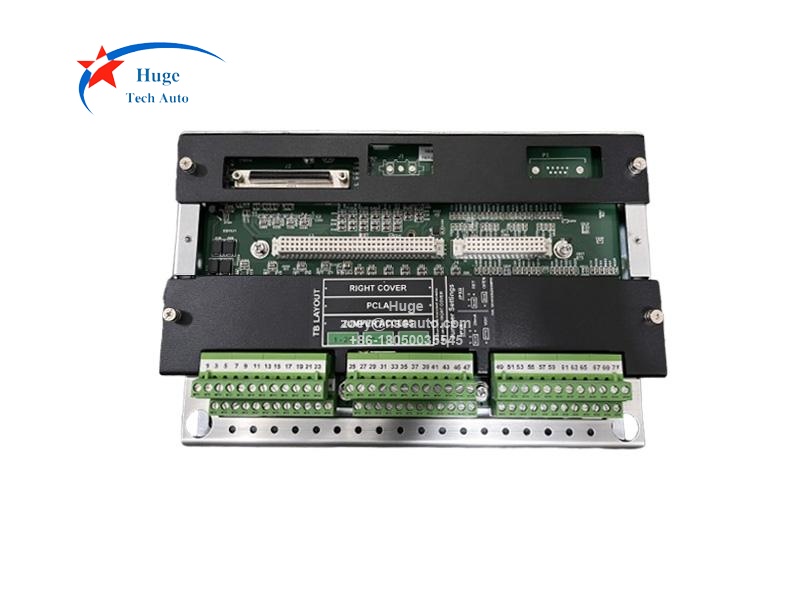

IS210SCLSH1A برد ترمینال آنالوگ هسته GE MKVIe IS220SCLSH1A
توضیحات:
مدل IS210SCLSH1A به عنوان برد ترمینال سیمپلکس آنالوگ هسته GE Make VIe طراحی شده است. این شامل برد IS210SCLSH1A و یک رک فلزی است. IS210SCLSH1A با پک ورودی/خروجی IS220PCLAH1A کار می کند. IS210SCLSH1A اتصالات ترمینال را مدیریت کرده و سیگنال ها را به برد BCLA هدایت می کند. مدل IS210SCLSH1A نه تنها برای ورودی/خروجی های سیمپلکس، بلکه برای ورودی های فن شده و خروجی های اضافی نیز قابل استفاده است.

ورودی های IS210SCLSH1A شامل هشت ورودی ترموکوپل، چهار ورودی آنالوگ و به علاوه هشت ورودی RTD است. هر یک از چهار کانال ورودی ۴ تا ۲۰ میلی آمپر روی SCLS دارای منبع تغذیه ۲۴ ولت DC اختصاصی خود است. یک سیگنال خروجی ۴ تا ۲۰ میلی آمپر سیمپلکس، کانال خروجی SCLS را تشکیل می دهد. این ترمینال ها در سه گروه، با بیست و چهار ترمینال در هر گروه مرتب شده اند.

ورودی های ترموکوپل IS210SCLSH1A انواع E، J، K، S، T و سیگنال های میلی‌ولت را با بازه اندازه گیری از ۱۶.۰- میلی‌ولت تا ۶۳.۰ میلی‌ولت می پذیرند. کانال های RTD با سنسورهای پلاتین و نیکل کار می کنند و بررسی های محدودکننده سخت افزاری داخلی به تشخیص خطاهای سیگنال کمک می کنند. پورت های ورودی آنالوگ خروجی های برق ۲۴ ولت DC با جریان نامی ۲۱ میلی آمپر برای هر فرستنده میدانی ارائه می دهند.

ویژگی های کلیدی:
▪ برد ترمینال آنالوگ هسته سیمپلکس
▪ ورودی/خروجی چند کاناله
▪ پشتیبانی از ترموکوپل های E/J/K/S/T
▪ ارائه تحریک ترانسمیتر ۲۴ ولت DC
▪ طراحی نصب سطحی با جبران‌سازی اتصال سرد

کاربردهای معمولی:
▪ جمع‌آوری سیگنال آنالوگ برای کنترل و حفاظت توربین گاز/بخار در نیروگاه‌ها.
▪ اندازه گیری دما و فرآیند برای توربین های محرک مکانیکی در واحدهای تراکم نفت و گاز.
▪ تهویه داده های سنسور میدانی برای سیستم های کنترل Mark VIe نیروگاه سیکل ترکیبی.

گارانتی: ۱۲ ماه.
زمان تحویل: ۱ تا ۲ روز کاری.
شرایط پرداخت: T/T و Western Union.
شرکای پستی: DHL، UPS، TNT، FedEx و EMS.
