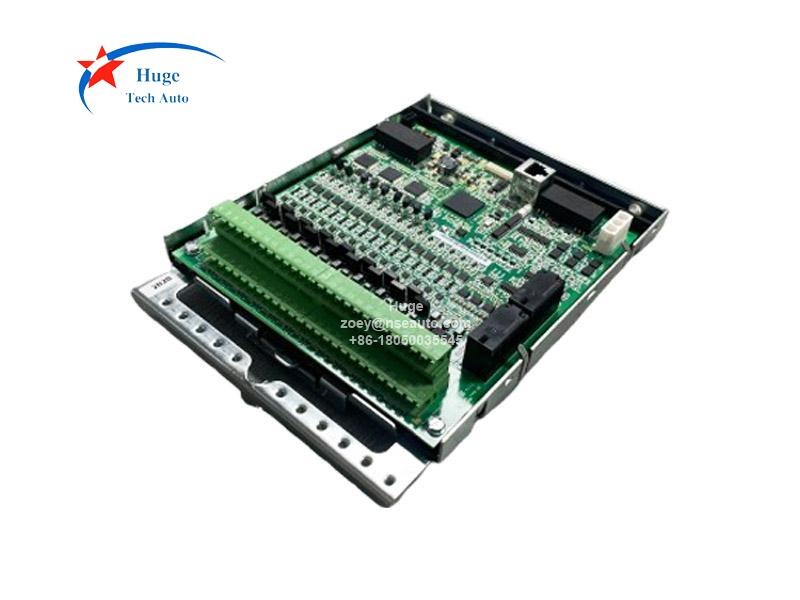

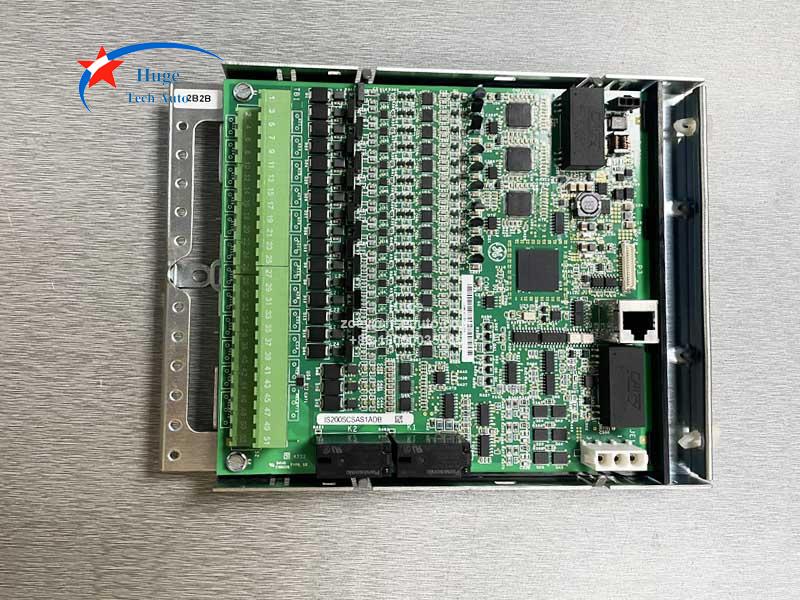

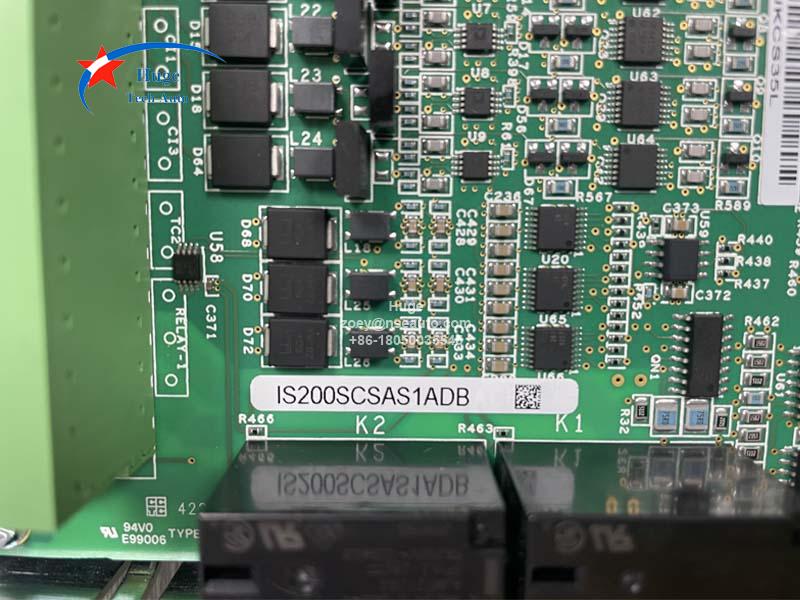

برد توسعه ورودی/خروجی IS200SCSAS1ADB GE
شرح:
IS200SCSAS1ADB به عنوان برد توسعه ورودی/خروجی سیستم کنترل GE Mark VIeS طراحی شده است. این برد می‌تواند با GE CoreSafetyProtectionI/Opack IS220YSILS1A و IS220YSILS1B مورد استفاده قرار گیرد.

مشخصات الکتریکی
منبع تغذیه: 24 ولت DC (تغذیه از طریق برد اصلی سیستم)
ایزولاسیون سیگنال: ایزولاسیون گالوانیک بین قسمت میدان و قسمت کنترل
محیط عملیاتی: محیط کنترل صنعتی

ورودی‌های آنالوگ
۱۰ × ۴–۲۰ میلی‌آمپر هوش مصنوعی (با توان فرستنده داخلی)
۶ × ۴–۲۰ میلی‌آمپر هوش مصنوعی (با تغذیه خارجی)
۳ × ورودی ترموکوپل (با جبران اتصال سرد)

ورودی/خروجی گسسته
۳ × ورودی‌های دیجیتال (DI): منطق ۲۴ ولت DC، سازگار با کنتاکت خشک
۳ × خروجی‌های دیجیتال (DO): ۲۴ ولت DC

رابط و مکانیک
نصب: ماژول قابل نصب در رک برای کابینت ایمنی Mark VIeS
کاربرد: پردازش سیگنال‌های مرتبط با ایمنی برای سیستم‌های صنعتی/تولید برق

رعایت ایمنی
طراحی شده برای پیاده‌سازی عملکرد ایمنی در پلتفرم ایمنی Mark VIeS. انطباق کلی با SIL به پیکربندی سیستم بستگی دارد.
