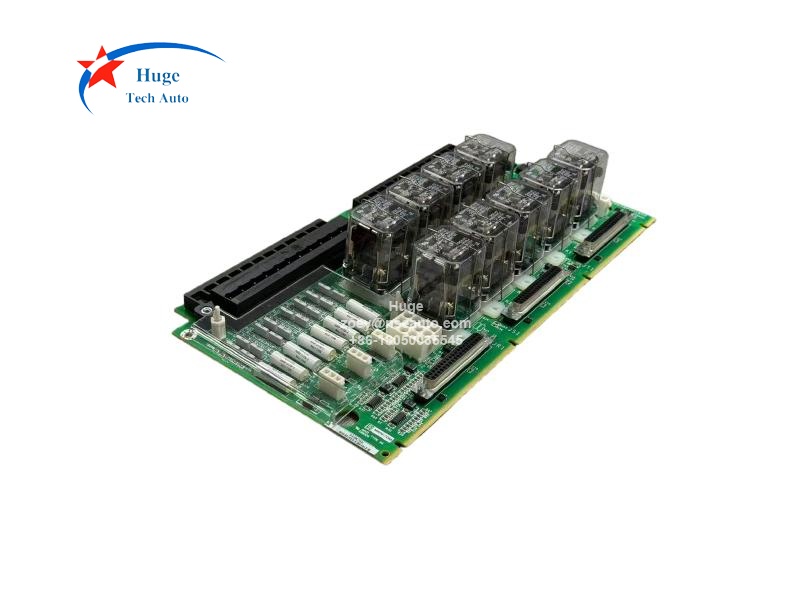

IS200TRPGH1BDE GE IS200TRPGH1B برد ترمینال تریپ اولیه توربین
توضیحات:
مدل IS200TRPGH1B مونتاژ شده توسط GE است و یک برد ترمینال تریپ اولیه توربین محسوب می‌شود. IS200TRPGH1B به عنوان یک رابط ایمنی حیاتی در داخل سیستم‌های حفاظت توربین GE Mark VI و Mark VIe عمل می‌کند. این برد در کنار برد TREG برای ارائه عملکردهای تریپ اولیه و اضطراری واحدهای توربین گاز فعالیت می‌کند.

نسخه IS200TRPGH1B از معماری رای‌گیری TMR پشتیبانی می‌کند و می‌تواند تا سه سلونوئید تریپ را راه‌اندازی کند. این برد رتبه‌بندی‌های ولتاژ دوگانه کنتاکت را ارائه می‌دهد: ۱۲۵ ولت DC، ۱ آمپر و ۲۴ ولت DC، ۳ آمپر برای انتخاب انعطاف‌پذیر سلونوئید. این برد توان حداکثر هشت آشکارساز شعله Geiger-Mueller را تأمین می‌کند، به طوری که هر آشکارساز با ولتاژ ۳۳۵ ولت DC کار کرده و جریان ۰.۵ میلی‌آمپر مصرف می‌کند. مدار سلونوئید آن دارای ثابت زمانی L/R به مدت ۰.۱ ثانیه است تا پاسخ‌های خاموش شدن سریع را تضمین کند. این برد که توسط کنترل‌کننده‌های حفاظت توربین VTUR یا PTUR کنترل می‌شود، به توان سیم‌پیچ رله ۲۸ ولت DC متکی است. برای سیم‌کشی سایت، از طریق کابل‌های دوشاخه قالب‌گیری شده یا کانکتورهای نوع D متصل می‌شود و نصب میدانی را برای حلقه‌های ایمنی توربین ساده می‌کند.

ویژگی‌های کلیدی:
▪ ساخته شده برای مدارهای تریپ رای‌گیری TMR
▪ پشتیبانی از سه خروجی سلونوئید تریپ
▪ کنتاکت‌های خروجی با رتبه‌بندی دوگانه: ۱۲۵ ولت DC با ۱ آمپر و ۲۴ ولت DC با ۳ آمپر
▪ سازگار با پلتفرم‌های کنترل توربین GE Mark VI و Mark VIe

ارزش کاربردی
▪ ایمنی توربین گاز و حفاظت تریپ اولیه برای نیروگاه‌های تولید برق
▪ منطق خاموش شدن اضطراری در سیستم‌های کنترل GE Speedtronic Mark VI
▪ پیکربندی‌های حفاظت توربین TMR برای دارایی‌های قدرت با قابلیت اطمینان بالا
▪ رک‌های کنترل توربین Mark VIe جفت شده با پک‌های ورودی/خروجی TTURH1C
▪ رابط‌های نظارت شعله برای نظارت بر احتراق در توربین‌های گاز

تصیحیه کارشناس
برای برد ترمینال IS200TRPGH1BDE TRPG، حفاظت تریپ اولیه توربین به منطق رای‌گیری رله‌ای ۲ از ۳ مبتنی بر سخت‌افزار متکی است، در حالی که جریان مداوم، ولتاژ منبع تغذیه و نظارت بر کنتاکت رله از عیب‌یابی قابل اعتماد برای تأیید عملکرد صحیح سلونوئید و رله پشتیبانی می‌کنند.

سؤالات متداول:
۱. چگونه برد IS200TRPGH1BDE را نصب کنیم؟
(1) سیم‌های سه سلونوئید تریپ را مستقیماً به بلوک ترمینال ورودی/خروجی اول متصل کنید.
(2) سیم‌های آشکارسازهای شعله (در صورت استفاده) را به بلوک ترمینال دوم متصل کنید. توان را برای
آشکارسازهای شعله (در صورت استفاده) به دوشاخه J3، J4 و J5 متصل کنید.
(3) توان ۱۲۵ ولت DC سلونوئیدهای تریپ را به دوشاخه J1 متصل کنید.
(4) با استفاده از دوشاخه J2، توان را به برد TREG منتقل کنید

۲. گارانتی این بردها چقدر است؟
ما ۱ سال گارانتی ارائه می‌دهیم.

۳. شرایط پرداخت IS200TRPGH1BDE چیست؟
شرایط پرداخت ما T/T به صورت پیش‌پرداخت است

۴. چگونه بردها را برای مشتریان خارج از کشور ارسال کنیم؟
شرکای پستی ما DHL، Fedex و UPS هستند. ما می‌توانیم بردها را از طریق هوایی ارسال کنیم.
