IS230TNAIH2C GE ANALOG I/O DIN RAIL MODULE

GE IS230TNAIH2C ANALOG I/O DIN RAIL MODULE

مورد شماره.:
IS230TNAIH2C
سفارش (MOQ):
1 PC
پرداخت:
T/T
مبدا محصول:
USA
بندر حمل و نقل:
Xiamen
زمان بین شروع و اتمام فرآیند تولید：
In stock
ضمانتنامه:
1 year

جزئیات محصول

GE IS230TNAIH2C ANALOG I/O DIN RAIL MODULE
توضیحات:

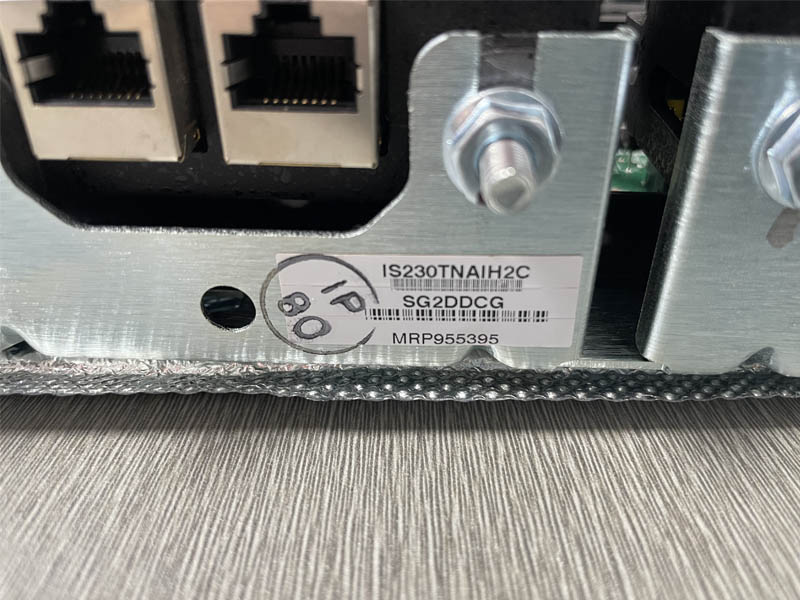

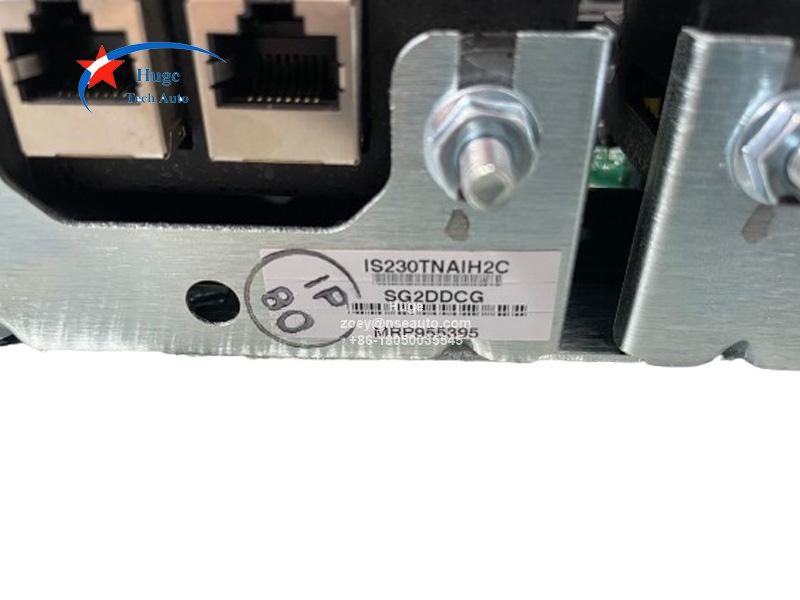

IS230TNAIH2C به عنوان ماژول GE ANALOG I/O DIN RAIL طراحی شده است. IS230TNAIH2C تعداد کل ماژول است، از ماژول ورودی/خروجی آنالوگ و برد پایانی تشکیل شده است.
بسته شامل:

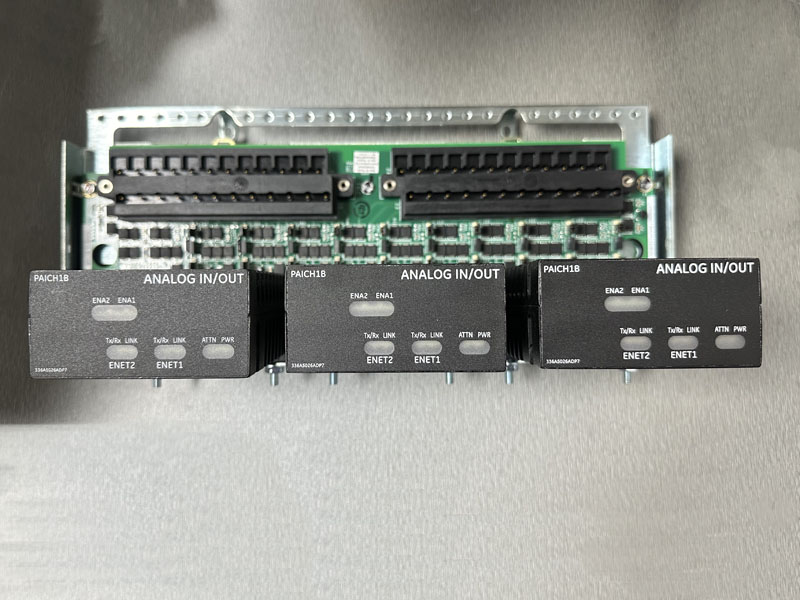

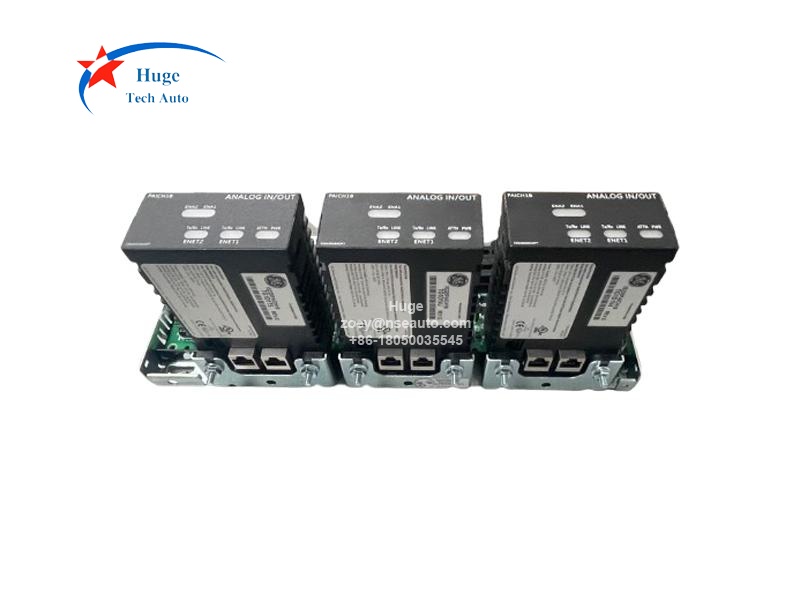

3 عدد ماژول ورودی/خروجی آنالوگ IS220PAICH1B
1 عدد برد ترمینال IS200TBAIH1C

IS220PAICH1Bرابط الکتریکی بین یک یا دو شبکه اترنت ورودی/خروجی و یک برد ترمینال ورودی آنالوگ را فراهم می کند. IS220PAICH1B شامل یک برد پردازنده BPPx و یک برد اکتسابی مخصوص عملکرد I/O آنالوگ است. IS220PAICH1B دارای 10 ورودی آنالوگ است. هشت ورودی اول را می توان به عنوان ورودی های ± 5 ولت یا 10 ولت ± یا ورودی های حلقه جریان 4-20 میلی آمپر پیکربندی کرد. دو ورودی آخر را می توان به عنوان ورودی جریان ± 1 میلی آمپر یا 4-20 میلی آمپر پیکربندی کرد. مقاومت های ترمینال بار برای ورودی های حلقه جریان بر روی برد ترمینال قرار دارند و ولتاژ در این مقاومت ها توسط PAIC حس می شود.

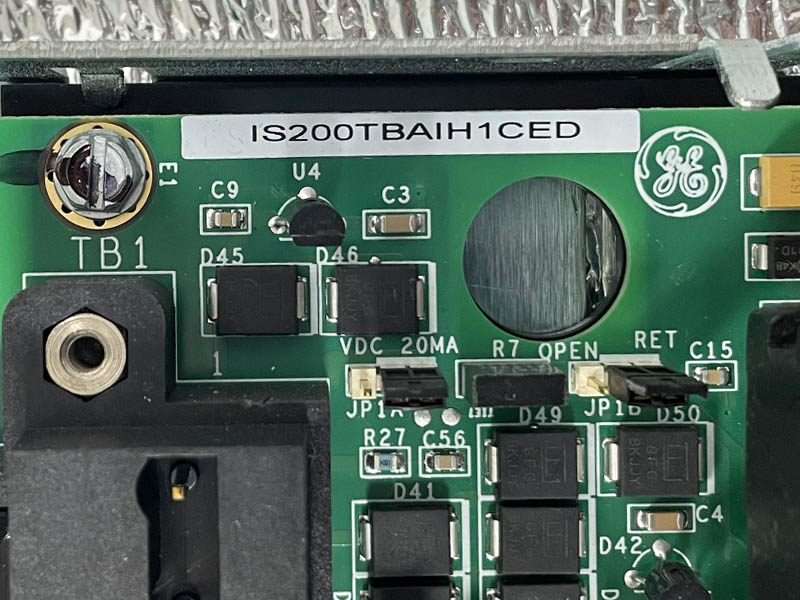

IS200TBAIH1Cبرد ترمینال ورودی/خروجی آنالوگ (TBAI) از 10 ورودی آنالوگ و 2 خروجی پشتیبانی می کند. 10 ورودی آنالوگ دارای فرستنده های دو سیمه، سه سیمه، چهار سیمه یا خارجی هستند. خروجی های آنالوگ را می توان برای 0-20 میلی آمپر تنظیم کرد. با Mark VIe PAICH2، از جریان 0-200 میلی آمپر نیز در خروجی اول پشتیبانی می شود. ورودی ها و خروجی ها دارای مدار سرکوب کننده نویز برای محافظت در برابر نویز نویز و فرکانس بالا هستند. TBAI دارای سه کانکتور پین DC-37 برای بسته های ورودی/خروجی TMR است. افزونگی I/O Simplex نیز با استفاده از یک اتصال JR1 پشتیبانی می‌شود.

با افزونگی ورودی/خروجی TMR، سیگنال‌های ورودی به سه کانکتور بسته‌های R، S و TI/O فن می‌شوند. خروجی های TMR جریان سه درایور خروجی متصل را ترکیب می کنند و جریان کل را با یک شنت اندازه گیری تعیین می کنند. سپس TBAI کل سیگنال جریان را به بسته های ورودی/خروجی برای تنظیم به نقطه تنظیم فرمان ارائه می کند.

IS230TNAIH2C
