برد فیدبک درایور/شنت گیت IGBTG جنرال الکتریک مدل IS200DSFCG1A با توان ۱۰۰۰/۱۸۰۰ آمپر
شرح:

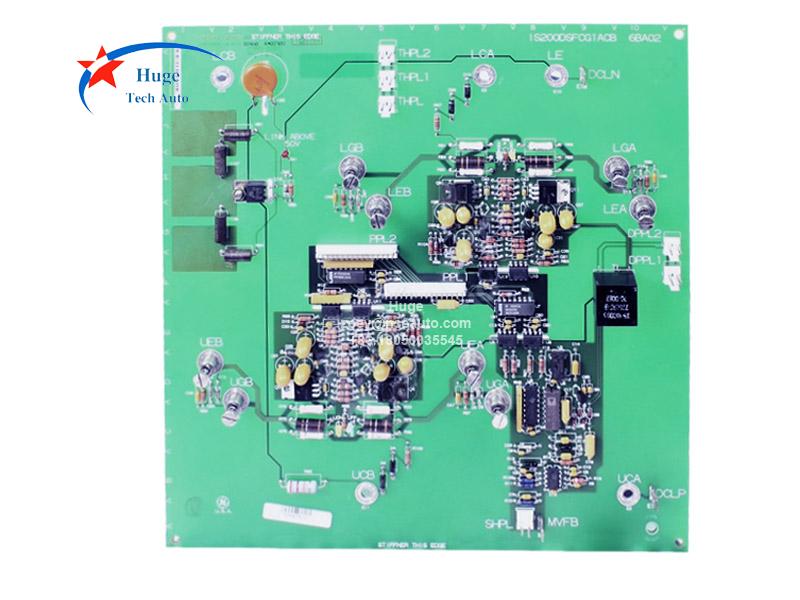

برد درایور/بازخورد موازی گیت IGBT مدل IS200DSFCG1A با توان 1000/1800 آمپر (DSFC) شامل یک مدار حسگر جریان، یک مدار تشخیص خطا و دو مدار درایو گیت IGBT است. هر دو مدار درایور و فیدبک دارای ایزولاسیون گالوانیک و نوری هستند. این برد که برای استفاده با پل‌های منبع مدولاسیون پهنای پالس (PWM) سری Innovation با توان 1000 آمپر و 1800 آمپر و درایوهای AC طراحی شده است، از طریق برد رابط پل درایو IS200BPIB (BPIB) با سیستم کنترل درایو ارتباط برقرار می‌کند.

یک پل یا درایو منبع ۱۰۰۰ آمپری به سه برد IS200DSFCG1A نیاز دارد - یکی برای هر فاز. برای پل یا درایو منبع ۱۸۰۰ آمپری، شش برد IS200DSFCG1A مورد نیاز است که دو واحد "زنجیره‌ای" به هر فاز اختصاص داده شده است. IS200DSFCG1A (G1) به طور خاص برای کاربردهای درایو/منبع که با ورودی AC 600 VLL rms کار می‌کنند، در نظر گرفته شده است.

IS200DSFCG1A که مستقیماً به ماژول‌های IGBT بالا و پایین در هر پایه فاز نصب می‌شود، طول اتصالات خروجی درایور و ورودی شنت را به حداقل می‌رساند. این برد از طریق اتصالاتش به ترمینال‌های گیت، امیتر و کلکتور IGBT در جای خود محکم شده است. جهت‌گیری صحیح برد - به ویژه تراز کردن سوراخ‌های نصب برای اتصالات گیت، امیتر و کلکتور - برای نصب صحیح بسیار مهم است.
