برد کنترل GE IS200CABPG1BAA
شرح:

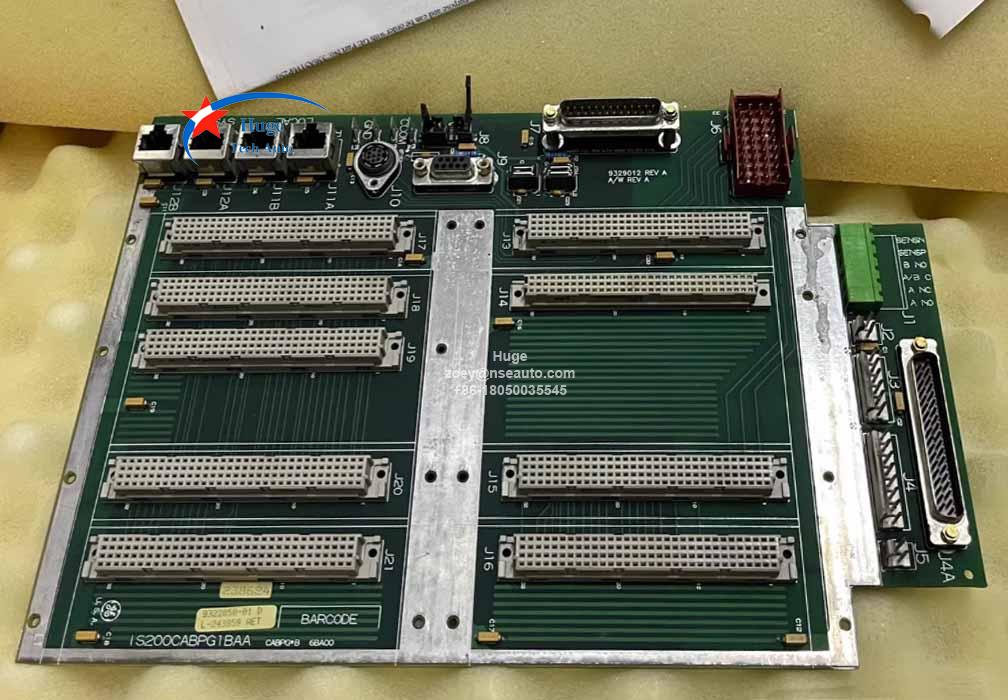

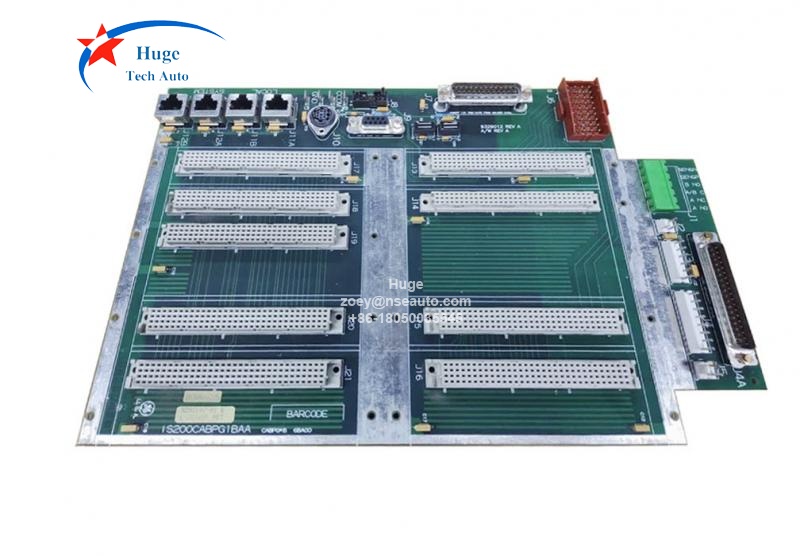

IS200CABPG1BAA یک برد مدار چاپی چند لایه است که اتصالات داخلی بردهای مدار چاپی قرار گرفته در آن و رابط سیگنال‌های خارجی را فراهم می‌کند. بردهای قرار داده شده با توجه به سطح توان و کاربرد درایو سری Innovation که برد IS200CABPG1BAA بخشی از آن است، متفاوت خواهند بود. این بردها عبارتند از:
▪ برد رابط پل IS200BAIA (BAIA)
▪ ماژول رابط کمکی Genius مدل IS215GBIA (GBIA)، ماژول رابط کمکی Profibus مدل IS215PBIA (PBIA) یا برد لایه کنترل برنامه (ACL) مدل IS200ACL
▪ برد کنترل فرآیند سیگنال دیجیتال IS200DSPX (DSPX) (اختیاری)
▪ برد منبع تغذیه رک IS200RAPA (RAPA)
▪ برد رابط پل IS200BIC (BIC)
▪ برد رابط پل درایو IS200BPl (BPI) یا برد رابط پل IS200FOSA (FOSA)

IS200CABPG1BAA همچنین به مجموعه‌ای کامل از کانکتورها برای پشتیبانی از رابط‌های خارجی متنوع، از جمله ورودی‌ها و خروجی‌های کنترل کاربر (I/O)، چهار کنتور پنل جلویی، ابزارهای تشخیصی و پیکربندی، یک صفحه کلید پنل جلویی، چهار پورت ISBus™ و ورودی‌های منبع تغذیه مجهز شده است. IS200CABPG1BAA به رک برد سری Innovation متصل می‌شود که به عنوان چارچوب نصب اختصاصی برای همه بردهای مدار مجزا عمل می‌کند.

برد IS200CABPG1BAA منحصراً از برد منبع تغذیه AC/فن فرکانس بالای IS200HFPA (HFPA) تغذیه می‌کند. به طور خاص، برق از طریق یک کابل زوج به هم تابیده و محافظ‌دار برای تغذیه ۴۸ ولت AC متصل می‌شود، در حالی که یک کابل زوج به هم تابیده جداگانه و ایزوله، برق ۱۷ ولت AC را مدیریت می‌کند. هر دوی این کابل‌ها، ایزولاسیون ۱۰۰۰ ولت DC را برای اطمینان از عملکرد قابل اعتماد ارائه می‌دهند.
برای مسیرهای بازگشت برق، IS200CABPG1BAA برق‌های برگشتی ایزوله را به مشترک کابینت کنترل (CCOM) متصل می‌کند - یا از طریق یک شبکه امپدانس (ترکیب مقاومت/خازن) یا از طریق اتصال مستقیم. علاوه بر این، DCOM را به CCOM متصل می‌کند تا ثبات اتصال زمین سیستم حفظ شود. علاوه بر این، تمهیداتی برای اتصال مستقیم شیلدهای کابل به شاسی در صورت لزوم در نظر گرفته شده است که سازگاری الکترومغناطیسی را افزایش می‌دهد.
