ماژول آشکارساز زمینی میدان تحریک کننده IS200EGDMH1A
توضیحات:

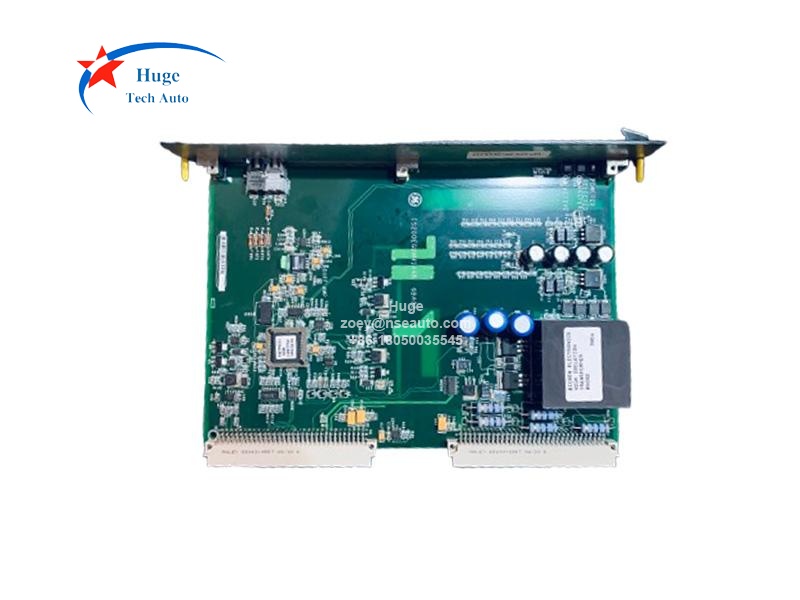

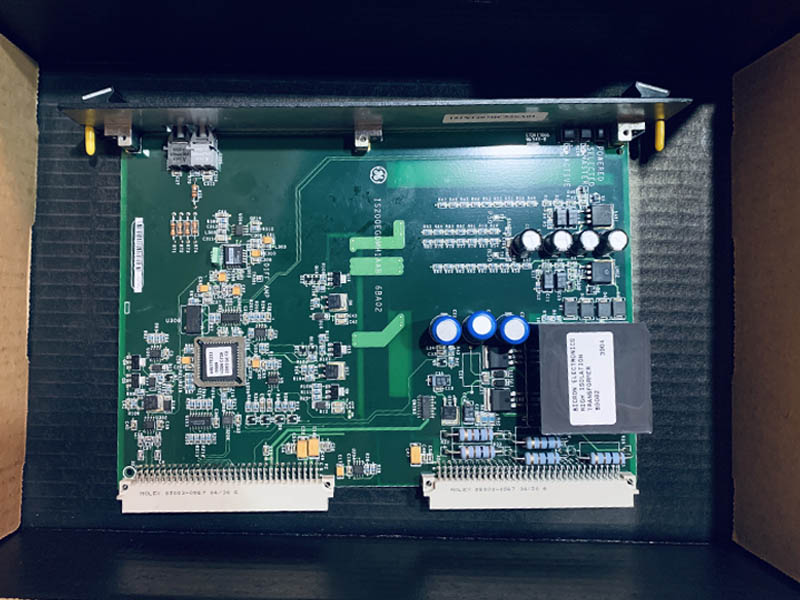

IS200EGDMH1A ماژول آشکارساز زمینی میدانی GE Exciter است. IS200EGDMH1A یک برد دو شکاف، دو ارتفاع (6U) است که در قفسه Exciter Power Backplane (EPBP) نصب می شود. یک سیستم ساده دارای یک IS200EGDMH1A است، در حالی که یک سیستم اضافی دارای سه عدد است. IS200EGDMH1A مقاومت نشتی میدان را از هر نقطه در مدار میدان ژنراتور به زمین، در سمت ac یا dc تشخیص می‌دهد. آشکارساز زمین میدانی یک موج مربعی فرکانس پایین را به مقاومت حسی متصل به مدار میدان اعمال می کند. EXAM، ماژول تضعیف کننده واقع در پانل کمکی، ولتاژ را در مقاومت زمین حس می کند و سیگنال را از طریق یک کابل 9 هادی به EGDM ارسال می کند.
IS200EGDMH1A و برد EXAM با هم کار می کنند تا جریان نشتی زمین را تشخیص دهند.

در یک سیستم اضافی، مجموعه سه برد IS200EGDMH1A به عنوان یک کنترلر (C)، Master 1 (M1) و Master 2 (M2) پیکربندی شده است. پیکربندی برای هر IS200EGDMH1A توسط مجموعه ای از پین های برنامه روی کانکتور P2 کنترل می شود. کنترلر C اطلاعاتی را از DSPX فعال دریافت می کند که در آن EGDM master باید سیگنال درایو را به مقاومت حسی در ماژول تضعیف کننده ارائه دهد. استاد فعال یک عدد دریافت می کند سیگنال نوسانگر بر روی پیوند فیبر نوری که آن را به سیگنال ± 50 ولت تبدیل می کند. این به یک سر مقاومت حسی در ماژول تضعیف کننده اعمال می شود.

تهویه کننده سیگنال یک سیگنال دیفرانسیل ضعیف شده (10:1) را از مقاومت حسی دریافت می کند. این یک تقویت‌کننده دیفرانسیل بهره واحد ساده با نسبت رد حالت معمول بالا و به دنبال مبدل A-to-D (VCO نوسانگر کنترل شده با ولتاژ) است. این یک فرستنده فیبر نوری را تغذیه می کند که به EISB کابل شده است. مدار تهویه کننده سیگنال توسط یک منبع تغذیه ایزوله تغذیه می شود تا ایمنی پرسنل و تجهیزات را به دلیل ولتاژ بالای حالت معمول در مقاومت Sense حفظ کند.
