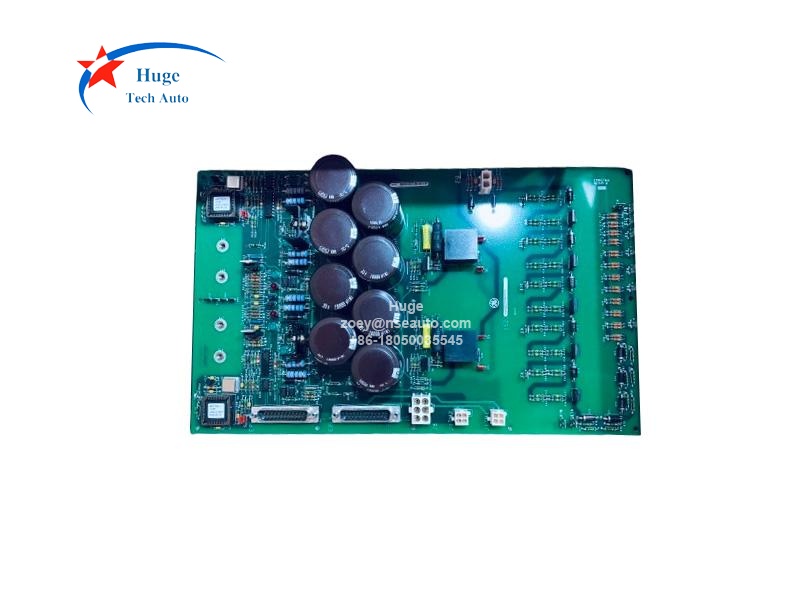

کارت IS200EDEXG1ADA GE De-Excitation
توضیحات:
کارت IS200EDEXG1A از سری GE EX2100 De-Excitation Card است که در کابینت کمکی نصب می شود. کابینت کمکی در کنار کابینت تبدیل برق قرار دارد و حاوی ماژول هایی برای محافظت از ژنراتور و تامین برق dc راه اندازی است. ماژول هایی برای فیلتر کردن برق ورودی، برای تحریک زدایی، سرکوب ولتاژ شفت و فلاش میدان در این کابینت نصب شده است.

در طول هر خاموشی، انرژی ذخیره شده در میدان ژنراتور باید تلف شود. در خاموشی معمولی، توقف توسط یک اپراتور آغاز می شود. پل در حد عقب افتاده شلیک می شود و قبل از باز شدن کنتاکتورهای میدان زمان کافی برای پوسیدگی میدان در نظر گرفته شده است. در طول توقف (سفر)، کنتاکتورهای میدان بلافاصله باز می شوند.

برای مشتریانی که نیاز به تخلیه سریع دارند، یک ماژول تحریک زدایی SCR ارائه شده است. در ماژول IS200EDEXG1A، یک SCR شلیک می شود تا یک مسیر رسانایی از طریق مقاومت تخلیه میدان (یا سلف) برای جریان میدان و اتلاف انرژی میدان فراهم کند.

IS200EDEXG1A دارای مدارهای کنترل شلیک دوگانه مستقل است. هر کدام توسط ترکیبی موازی از کنتاکت های کمکی که وضعیت کنتاکتور(های) میدان، قطع کننده منبع تغذیه پل و وضعیت عملکرد پل تحریک کننده را نشان می دهد، فعال می شود. اگر هیچ یک از مدارهای کنترل شلیک نمی توانند SCR را شلیک کنند، زمانی که ولتاژ آند به گیت در SCR از ولتاژ شکست رشته دیود قطع کننده متصل بین آند و ماژول های تحریک gateDe-تحریک بیشتر شود، در اضافه ولتاژ فعال می شود.
