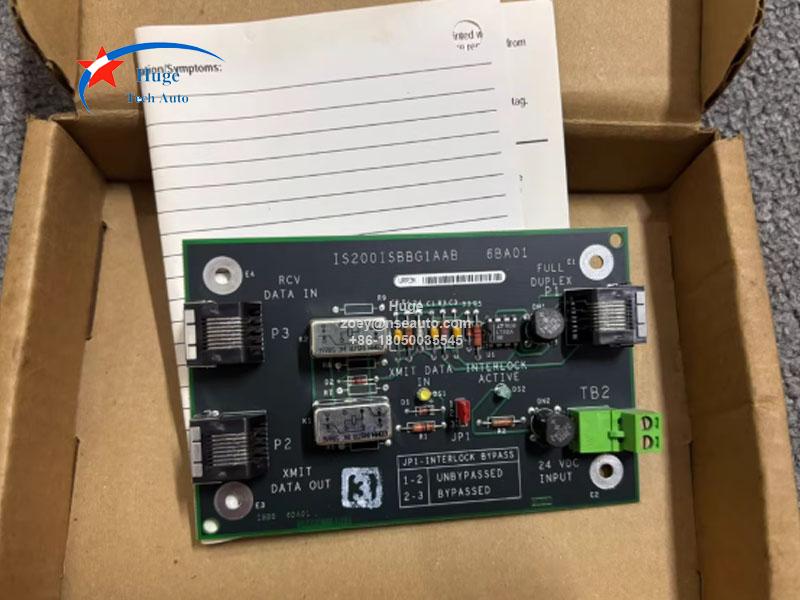

برد بای پس ISBus مدل GE IS200ISBBG1A
شرح:
برد بای‌پس ISBus ساخت شرکت GE، مدل IS200ISBB که معمولاً به اختصار ISBB نامیده می‌شود، بین یک منبع ISBus فول-دوپلکس (یا یک ماژول BAlA یا ACL) و خود ISBus نصب می‌شود. عملکرد اصلی آن بای‌پس کردن یک گره ISBus در دو سناریوی خاص است: زمانی که گره برق خود را از دست می‌دهد، یا زمانی که قفل داخلی رابط فول-دوپلکس باز می‌شود.

یک رله بای‌پس در ISBB تعبیه شده است. هنگامی که برق 24 ولت DC (که از طریق P1 یا P4 تأمین می‌شود) در دسترس باشد و قفل داخلی P1 بسته باشد، این رله سیگنال‌ها را از ورودی کاملاً دوطرفه (P1) به خروجی فرستنده (P2) و ورودی داده گیرنده (P3) از ISBus هدایت می‌کند.

اگر ISBB با برق ۲۴ ولت DC تغذیه نشود، سه تغییر اتصال بحرانی رخ می‌دهد:
- اتصال ارسال بین P1 و P2 قطع شده است.
- اتصال دریافتی بین P3 و P1 قطع شده است.
- یک اتصال جدید بین ورودی دریافت (P3) و خروجی ارسال (P2) برقرار می‌شود: به طور خاص، RECV DATA IN+ به XMIT DATA OUT+ و RECV DATA IN- به XMIT DATA OUT- لینک می‌شوند.

دو نشانگر LED روی ISBB تعبیه شده است. یکی وضعیت ورودی داده ارسالی را نشان می‌دهد، در حالی که دیگری نشان می‌دهد که آیا رله بای‌پس برق دارد یا خیر.
