برد کاهش تحریک IS200EDEXG1B GE EXCITER

برد کاهش تحریک GE EX2100 مدل IS200EDEXG1B

نام تجاری:
General Electric PLC
مورد شماره.:
IS200EDEXG1B
سفارش (MOQ):
1 PC
پرداخت:
T/T
مبدا محصول:
USA
بندر حمل و نقل:
Xiamen
زمان بین شروع و اتمام فرآیند تولید：
In stock
ضمانتنامه:
1 Year

جزئیات محصول

جنرال الکتریک برد تخلیه تحریک IS200EDEXG1B
شرح:

IS200EDEXG1B به عنوان کارت سیستم کنترل تحریک GE EX2100 طراحی شده است. IS200EDEXG1B یک برد رفع تحریک تحریک است. IS200EDEXG1B امکان فعال‌سازی SCR رفع تحریک، بازخورد حس هدایت و حفظ ولتاژ را برای اطمینان از عملکرد در صورت قطع برق فراهم می‌کند. EMIO رفع تحریک را در برد EXTB آغاز می‌کند. برد EXTB کنتاکتور ۴۱ dc (۴۱A/۴۱B) یا بریکر را باز می‌کند و سپس سیگنال‌های رفع تحریک را از کنتاکت‌های کمکی به مدارهای فعال‌سازی SCR در EDEX منتقل می‌کند. دو نوع EDEX وجود دارد. برد گروه ۱ برای رفع تحریک SCR و گروه ۲ برای رفع تحریک دیود طراحی شده‌اند.

IS200EDEXG1B شامل حسگرهای رسانایی اثر هال است. حسگرها در فاصله هوایی یک هسته فولادی دایره‌ای متصل به برد نصب شده‌اند. آنها میدان مغناطیسی تولید شده توسط جریان تخلیه میدان که از طریق تریستور عبور می‌کند را حس می‌کنند. از دو مدار حسگر مستقل استفاده شده است. EDEX هنگامی که هر یک از دو ورودی کنترل درست باشد یا زمانی که ولتاژ آند به کاتد SCR از مقدار مشخصی فراتر رود، SCR را روشن می‌کند. دو مدار کنترل روشن شدن روی برد از منابع تغذیه جداگانه تغذیه می‌شوند و از حسگرهای رسانایی جداگانه‌ای استفاده می‌کنند که آنها را از هم مستقل می‌کند.

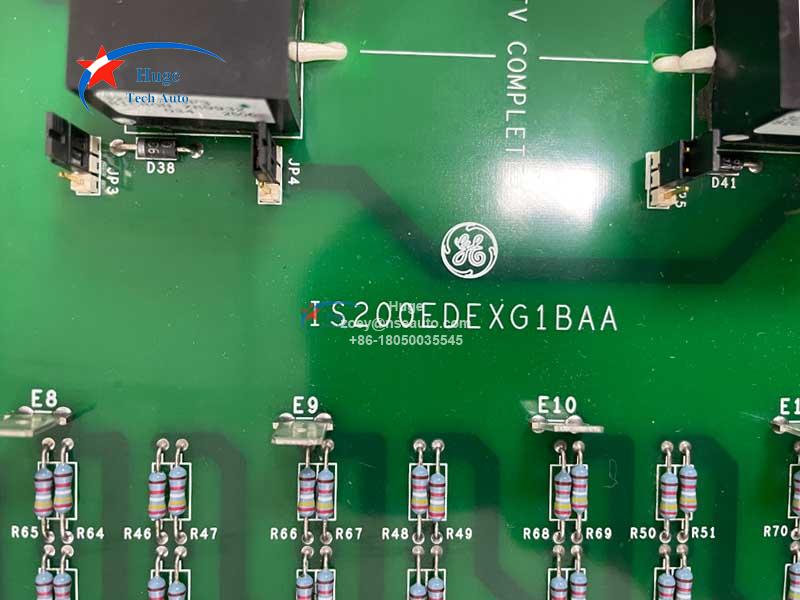

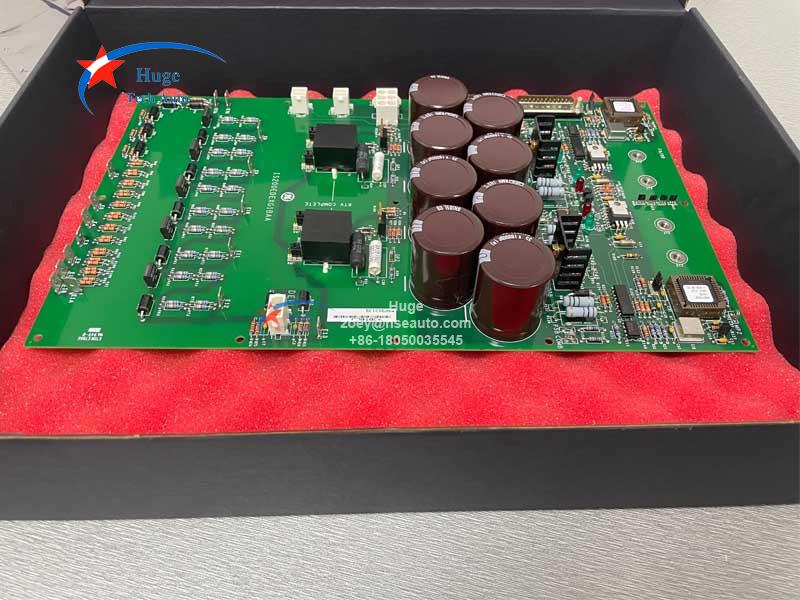

GE IS200EDEXG1B
