جنرال الکتریک مارک ویه کنترلر CPCI 650 مگاهرتز IS215UCCAM03A
جنرال الکتریک مارک ویه کنترلر CPCI 650 مگاهرتز IS215UCCAM03A
نام تجاری:
General Electric PLCمورد شماره.:
IS215UCCAM03Aسفارش (MOQ):
1 PCپرداخت:
T/Tمبدا محصول:
USAبندر حمل و نقل:
Xiamenزمان بین شروع و اتمام فرآیند تولید：
In stockضمانتنامه:

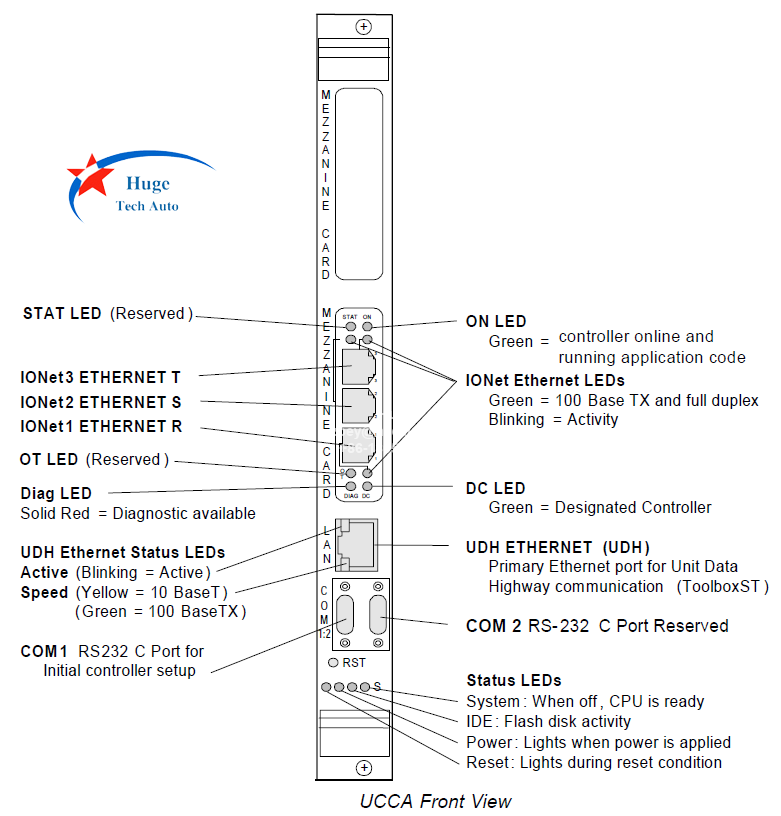

1 YearIS215UCCAM03A یک ماژول مونتاژ شده با شماره قطعه است که به عنوان کنترلر GE Mark VIe CompactPCI طراحی شده است. این کنترلر، یک کامپیوتر تک برد با ارتفاع 6U است که کد برنامه را اجرا میکند. کنترلر در یک محفظه CPCI نصب میشود و از طریق رابطهای شبکه ورودی/خروجی داخلی با بستههای ورودی/خروجی ارتباط برقرار میکند. سیستم عامل کنترلر (OS) QNX® Neutrino® است، یک سیستم عامل چندوظیفهای و بلادرنگ که برای کاربردهای صنعتی با سرعت و قابلیت اطمینان بالا طراحی شده است.

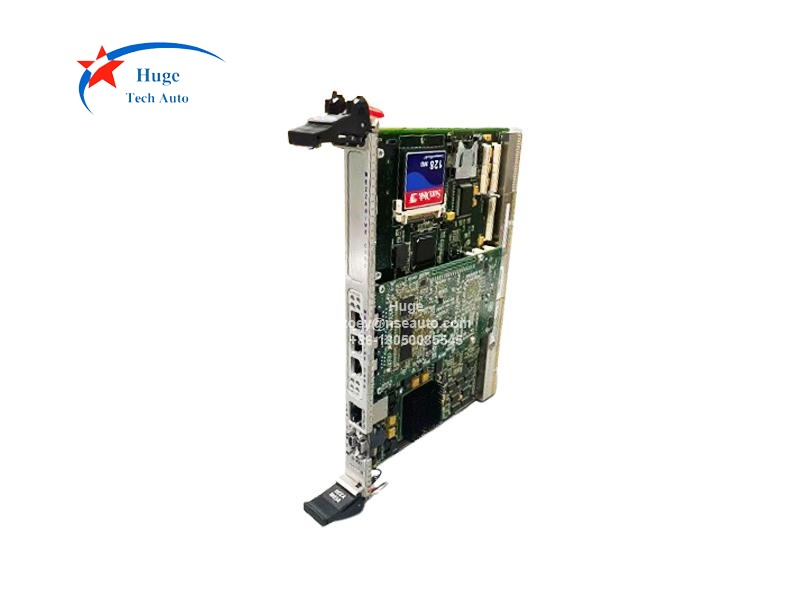

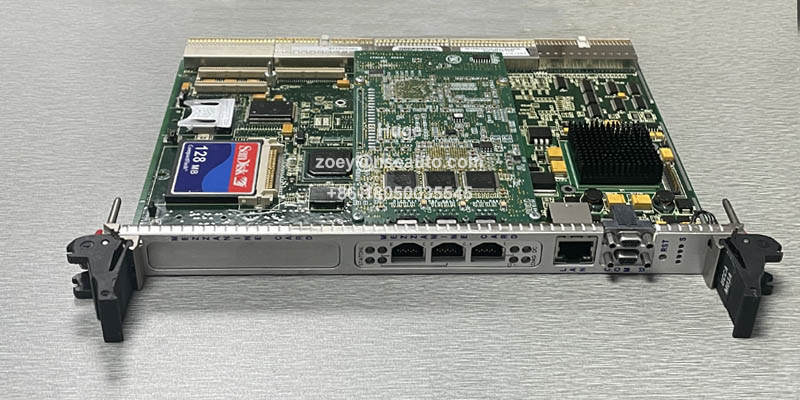

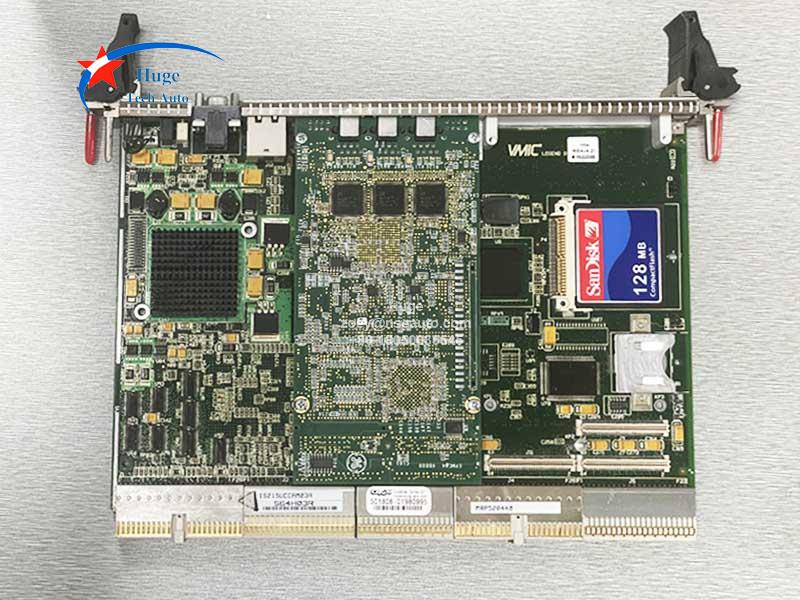

IS215UCCAM03A شامل IS215UCCAH3 به همراه 128 مگابایت حافظه فلش، 128 مگابایت DRAM و IS200EPMC است. IS215UCCAH3 یک برد تک اسلاته است که از پردازنده Intel® Celeron™ با فرکانس 650 مگاهرتز استفاده میکند. یک پورت اترنت 10BaseT/100BaseTX (RJ-45) اتصال به Unit Data Highway (UDH) را فراهم میکند. دو سایت PCI Mezzanine Card (PMC) و یک تایمر watchdog وجود دارد. برد پردازنده، موتور محاسباتی کنترلر Mark VIe است. IS200EPMC کارت کمکی IS215UCCAH3 است.
|
مورد |
مشخصات |
|
ریزپردازنده |
سلرون فوق کمولتاژ اینتل ۶۵۰ مگاهرتز (حداکثر ۸.۳ وات) |
|
حافظه |
۱۲۸ مگابایت DDR SDRAM از طریق یک SODIMM ماژول فلش فشرده ۱۲۸ مگابایتی ۲۵۶ کیلوبایت حافظه نهان سطح ۲ SRAM با پشتیبانی فلش - 8K به عنوان NVRAM برای عملکردهای کنترلر اختصاص داده شده است |
|
سیستم عامل |
نوترینوی QNX |
|
برنامهنویسی |
زبان بلوک کنترل با بلوکهای آنالوگ و گسسته؛ منطق بولی در قالب نمودار نردبانی رله نمایش داده میشود. انواع داده پشتیبانی شده عبارتند از: بولی عدد صحیح علامتدار ۱۶ بیتی عدد صحیح بدون علامت ۱۶ بیتی عدد صحیح علامتدار ۳۲ بیتی عدد صحیح بدون علامت ۳۲ بیتی ممیز شناور ۳۲ بیتی ممیز شناور با طول ۶۴ بیت |
|
رابط اترنت اصلی (یک پورت) |
پروتکل TCP/IP برای ارتباط بین کنترلر و جعبه ابزار استفاده میشود. پروتکل TCP/IP برای ارتباط آلارم با HMIها استفاده میشود. پروتکل EGD برای ارتباط متغیر برنامه با CIMPLICITY ® اچامآی و PLC های سری 90-70 اترنت مودباس ® پروتکل پشتیبانی شده برای ارتباط بین کنترل کننده و DCS شخص ثالث |
|
رابط اترنت EPMC (سه پورت) |
کانکتورهای زوج به هم تابیده 10BaseT/100BaseTX، RJ-45: پروتکلهای TCP/IP که برای ارتباط بین کنترلرها و بستههای ورودی/خروجی استفاده میشوند |
|
پورتهای COM |
دو کانکتور D 9 پین میکرو مینیاتوری: COM1 رزرو شده برای تشخیص، ۹۶۰۰ علامت در ثانیه، ۸ بیت داده، بدون توازن، ۱ بیت توقف COM2 استفاده نشده برای کابل کشی از یکی از موارد زیر استفاده کنید: یک کابل UTP استاندارد ۴ زوجی (مثلاً کابل اترنت) که به یک مودم نول کامپیوتر متصل شده است کانکتور (قطعه GE شماره 342A4931ABP1) و یک کانکتور کنترلر (قطعه GE) #342A4931ABP2) یا یک پوسته D مینیاتوری، کابل سریال مودم null (قطعه GE) #336A3582P1)، متصل به یک دم اسبی ریز (قطعه GE #336A4929G1) ) |
|
مشخصات محیطی |
دما: عملکرد ۰ تا ۶۰ درجه سانتیگراد (۳۲ تا +۱۴۰ درجه فارنهایت) دما: نگهداری -40 تا +85 درجه سانتیگراد (-40 تا +185 درجه فارنهایت) رطوبت: ۵ تا ۹۵٪ غیر متراکم ارتفاع: عملکرد از ۰ تا ۱۰۰۰۰ فوت (۳۰۰۰ متر) ارتفاع: ذخیرهسازی ۰ تا ۴۰۰۰۰ فوت (۱۲۰۰۰ متر) |
|
الزامات برق |
+۳.۳ ولت dc، ۳.۵ آمپر معمولی، حداکثر ۴.۲۵ آمپر +5 ولت dc، 150 میلی آمپر معمولی، حداکثر 300 میلی آمپر |
